Если граница не плоская, то лучи будут расходиться беспорядочно, в разных направлениях, в зависимости от точки пересечения (см. рисунки 4 и 5). Эти отклонения можно организовать, придав лучам определенное направление, и мы получим некоторое изображение.
Примем, что окружающие нас предметы испускают видимый свет. В некотором смысле так и есть, хотя это условное испускание, являющееся результатом реакции на свет, который на них падает (например, от Солнца или лампы). Атомы, из которых состоит материя, взаимодействуют с фотонами — частицами света, — доходящими до поверхности, и в ходе этого процесса высвобождают новые фотоны.
РИС. 6
РИС. 7
РИС. 8
Качество света, испускаемого таким образом, зависит от двух факторов: от того, как свет дошел до материи, и от самой ее структуры (какие атомы ее образуют и как они организованы в пространстве). Осветить яблоко солнечными лучами или красным искусственным светом — это не одно и то же, как не одно и то же — осветить яблоко, хрустальную пепельницу или зеркало. Мы можем положить под лампу книгу или апельсин. Оба предмета получат одинаковый свет от этого источника, но будут взаимодействовать с ним по-разному и отражать разные световые лучи. Эти различия дают нам информацию о том, на какой именно предмет мы смотрим. Если нам нужно изучить процесс образования изображений, то мы должны исходить из видимого света, отраженного телами.

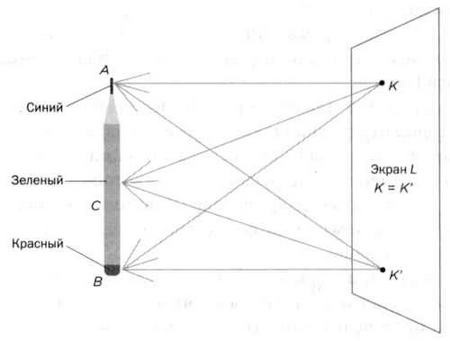

Рассмотрим пример с синим карандашом на рисунке 6 (на предыдущей странице). С каждой точки его поверхности в разных направлениях исходят световые лучи. В них содержатся данные о форме и фактуре карандаша. Лучи, исходящие из точки А, взаимодействуют с синим грифелем, который поглощает зеленый и красный цвета. Лучи, исходящие из С, взаимодействуют со слоем зеленой краски, которая поглощает красный и синий. Наконец, лучи, исходящие из В, взаимодействуют с красной краской, которая поглощает синий и зеленый. На все точки карандаша попал одинаковый свет, но лучи, отраженные этими точками, различаются, и эти различия дают информацию о точках. Обычно эти лучи рассеиваются в пространстве. Если мы поставим перед карандашом экран L, на каждую точку его поверхности будут падать лучи света, отраженные от поверхности карандаша. Например, на точку К, как и на любую другую точку экрана, например на К' попадут синие, зеленые и красные лучи. Таким образом, все точки L получат один и тот же свет от карандаша и не дадут нам никаких данных о том, как выглядит предмет.

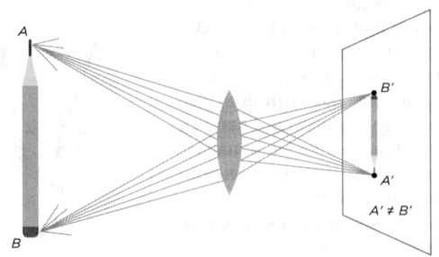

Если же между экраном и карандашом мы разместим стеклянную линзу (см. рисунок 7), ситуация изменится кардинальным образом. Все синие лучи, отраженные точкой А и доходящие до линзы, сойдутся в точке экрана A', которая тоже будет синей. То же произойдет с красными лучами точки B, которые дойдут до красной точки В', и с любой другой точкой видимой поверхности карандаша. Свет от предмета больше не рассеивается равномерно по всей поверхности экрана. Линза благодаря своей геометрии и рефракции позволяет разделить лучи — она соединяет каждую точку карандаша с определенной точкой экрана. В результате на нем проецируется перевернутое изображение карандаша, которое дает информацию о предмете, полученную при взаимодействии с ним света. Эту передачу данных при помощи света мы называем видением, ведь в наших глазах имеются линзы, проецирующие изображение на светочувствительные клетки сетчатки.

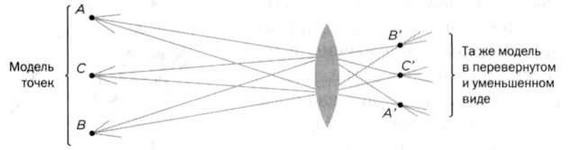

В отсутствие экрана, сетчатки или пластины из светочувствительного материала лучи будут пересекаться за линзой, в точках А', В’, С и других и продолжат свой путь, не взаимодействуя друг с другом (см. рисунок 8). Совокупность этих точек формирует модель своего изображения, подобную (обратную и другого масштаба) той, что отражается от поверхности карандаша.
РИС. 9
РИС. 10
По той же причине изображение будет четким только на определенном расстоянии от линзы, где сходятся лучи, порождающие точки А', В' и С'.

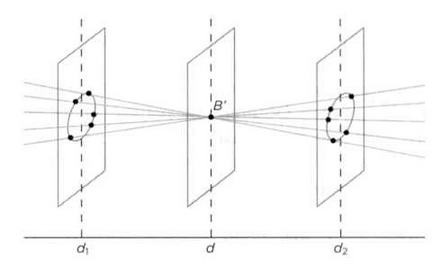

Если мы расположим экран немного ближе этой точки (в d1) или немного дальше нее (в d2), то лучи, исходящие, например, от В, не будут сходиться в одной и той же точке, порождая всего одну точку В', но спроецируют окружность (см. рисунок 9). Каждая точка карандаша порождает световое пятно, а итоговое изображение будет напоминать рисунок чернилами на впитывающей бумаге, когда каждая точка теряет свою четкость. Накладываясь друг на друга, окружности образуют размытое изображение.
РИС. 11

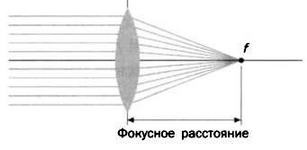

С самого создания диоптрики главной ее целью было установление размеров изображения и расстояния, на котором оно возникает в четком виде, в зависимости от расположения источника света. Ключ к решению надо искать в фокусном расстоянии, то есть в расстоянии, на котором сходится пучок лучей, прошедших сквозь линзу (см. рисунок 10). Впервые фокусное расстояние было определено экспериментальным путем после небольшого возгорания, вызванного концентрацией солнечных лучей, преломляющихся в изогнутом куске стекла. Точка, в которой они сходятся, называется фокусом; мы будем обозначать его буквой I.
Фокусное расстояние — самая важная оптическая характеристика линз, которая показывает их способность отклонять лучи света. Расстояние зависит от материала линзы и от ее геометрии, то есть степени изгиба ее контуров, влияющей также на толщину линзы. Чем больше изгиб линзы (и ее толщина), тем меньше фокусное расстояние, и наоборот.

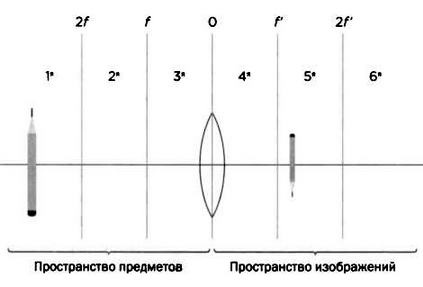

Фокусное расстояние позволяет разделить пространство перед линзой — пространство предметов — на три большие зоны и исследовать, как меняется изображение в зависимости от расположения предмета. Первая зона начинается в точке, удаленной от линзы на два фокусных расстояния, и уходит в бесконечность. Вторая находится между точками фокусного расстояния и удвоенного фокусного расстояния. Третья лежит между линзой и точкой фокусного расстояния. Можно установить три области, симметричные этим и находящиеся с другой стороны линзы (четвертую, пятую и шестую), — пространство изображений. Определив поле игры (см. рисунок 11), мы можем начать матч, поместив синий карандаш в первую зону. Линза уменьшит изображение и перевернет его, отобразив в пятой зоне. Чем дальше будет карандаш от линзы, тем ближе окажется его перевернутое изображение к точке f. При приближении карандаша к линзе его перевернутое изображение будет увеличиваться, одновременно приближаясь к 2f. Предметы, расположенные в этой первой зоне, формируют изображения, удобные для фотоаппаратов: когда мы фотографируем, нам нужно уместить пейзаж или лицо человека в небольшой прямоугольник.
