? Но что такое движущиеся заряды?

Это, например, электрический ток в проводе! Возьмем проводник, то есть, попросту говоря, прямой провод, пропустим через него поток электронов и поместим в магнитное поле. Что получится?

Такой опыт еще в начале XIX века поставил физик Эрстед. XIX век называют веком угля и пара, но это был еще и век покорения электричества. Эрстед, Вольт, Ампер, Фарадей — ученые, чьими именами сегодня названы различные физические единицы (силы тока, напряжения и т. д.) — это все великие имена девятнадцатого века… Открытие Эрстеда было случайным, как и многие другие открытия в науке. Демонстрируя студентам простейшую электрическую схему с батареей, Эрстед замкнул контакты выключателя, пустив по цепи ток, и увидел, как стрелка лежащего рядом компаса дернулась и повернулась перпендикулярно к проводнику.


Физика на пальцах. Для детей и родителей, которые хотят объяснять детям

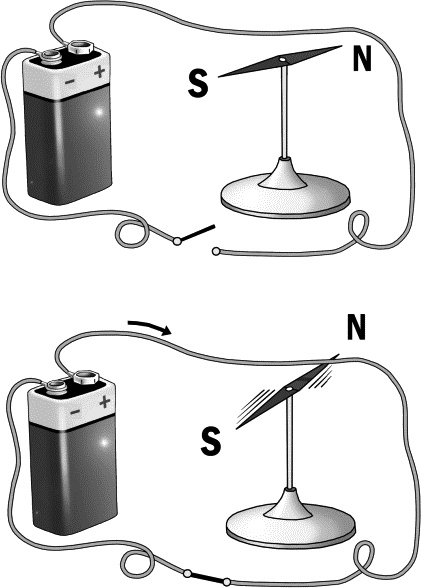

Опыт Эрстеда. Слева батарейка. По проводу течет ток, под проводом — стрелка компаса. Нет тока — стрелка повернута, как положено — по направлению север-юг. Но стоит пропустить по проводу ток от батареи, как стрелка забывает о магнитном поле Земли и повинуется большей силе — магнитному полю проводника с током


«Между магнетизмом и электричеством есть связь!» — смекнул Эрстед. И дальнейшие опыты другого физика — Фарадея — эту связь не просто подтвердили, она оказалась неразрывной! Движущиеся электрические заряды порождали вокруг себя магнитное поле (на которое и реагировала стрелка компаса), и наоборот — движущийся внутри проволочной катушки магнит порождал в проволоке электрический ток (см. рисунок ниже).

Так были придумали генераторы и электромоторы, друзья мои! Ведь если безостановочно двигать внутри замкнутых проводников магниты, в проводниках будет возникать постоянный электрический ток. На этом принципе Фарадея работают все электростанции: река крутит турбины с магнитами внутри катушек, и по линиям электропередач к потребителям идет ток. А там этот ток используют для освещения или переводят обратно в механическое движение, то есть во вращение токарного станка или, скажем, компрессора холодильника. Это делается по тому же принципу, только в обратном порядке — по принципу Эрстеда бегущий по хитросплетенным проводникам ток приводит в движение магниты, то есть ротор электродвигателя, на которое насажено сверло или еще что-нибудь полезное… Вот я вам и рассказал в предельно упрощенной форме всю суть нашей современной электрической цивилизации.

На схемах все выглядит практически одинаково, но в инженерной реальности все, конечно, гораздо сложнее — появляются угольные щетки токосъемников, сложная намотка проводов и так далее. Нам же главное не ковыряться в железе, а понять основной принцип работы генератора и электромотора: движущийся электрический заряд порождает вокруг себя магнитное поле. Это люди и научились использовать в неизмеримой хитрости своей.


Физика на пальцах. Для детей и родителей, которые хотят объяснять детям

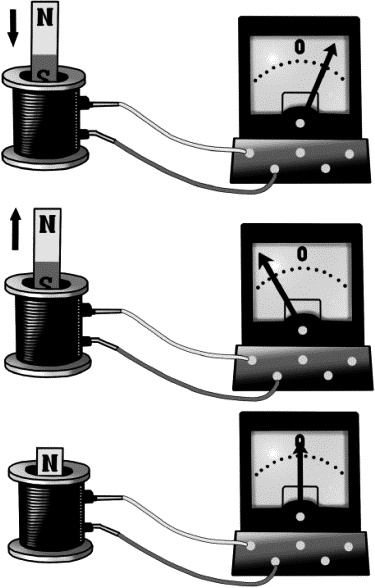

Опыт Фарадея. Ушлый Фарадей совал магнит в деревянную катушку с намотанным проводом и диву давался: сунешь — прибор показывает, что по проволоке пробежал ток, и бежит он, пока магнит движется внутрь катушки. Обратно магнит начинаешь вынимать — стрелка отклоняется в другую сторону, то есть электрический ток течет в другую сторону, но течет он по проводам только пока вынимаешь магнит, то бишь пока магнитное поле вокруг проводов движется. А если магнит неподвижен — тока нету. Такие дела…


Физика на пальцах. Для детей и родителей, которые хотят объяснять детям

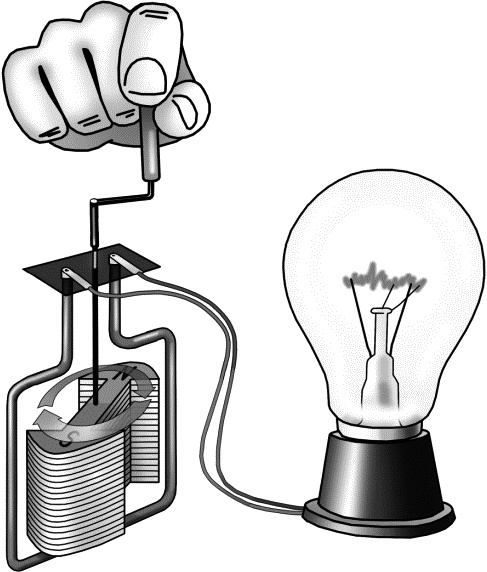

Вот вам принципиальная схема генератора постоянного тока: крутишь внутри рамки магнит — получаешь ток. Не крутишь — не получаешь.


Вы поняли? Еще раз. Движение зарядов по проводнику в опыте Эрстеда порождает магнитное поле, которое взаимодействует с магнитным полем стрелки компаса. И поворачивает ее. То есть движущееся электрическое поле порождает поле магнитное!

А движущееся магнитное поле в опыте Фарадея с катушкой порождает электрическое поле. Которое, взаимодействуя с электрическим полем электронов, толкает их по проводнику.

Одно поле порождает своим движением другое!


Физика на пальцах. Для детей и родителей, которые хотят объяснять детям

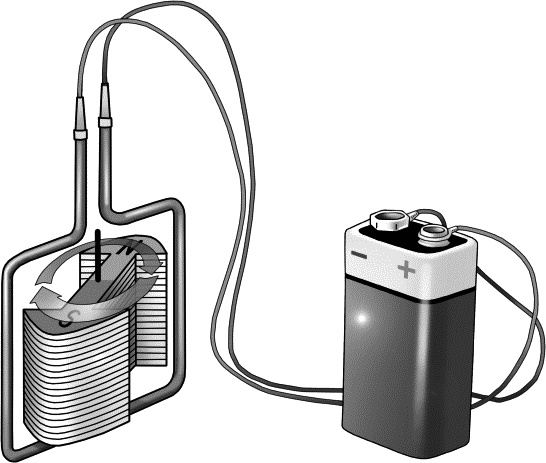

А вот вам принципиальная схема электромотора. Подаешь на рамку ток — начинает крутиться магнит. Не подаешь — не начинает.


Продолжив эксперименты Эрстеда и Фарадея, наука постепенно поняла, что магнетизм и электричество есть одна и та же сущность, которую назвали электромагнитным полем. Просто в разных экспериментах мы видим разные ипостаси, то есть проявления этой физической сущности: у постоянного магнита мы видим только магнитную составляющую электромагнитного поля, а у одинокого неподвижного зарядика — только электрическую его составляющую.

Это как орел и решка у монеты. Орел и решка вроде бы разные, но это всего лишь две стороны одной реальности по имени монета. Так и магнетизм с электричеством — две стороны одной реальности по имени электромагнитное поле.


Физика на пальцах. Для детей и родителей, которые хотят объяснять детям

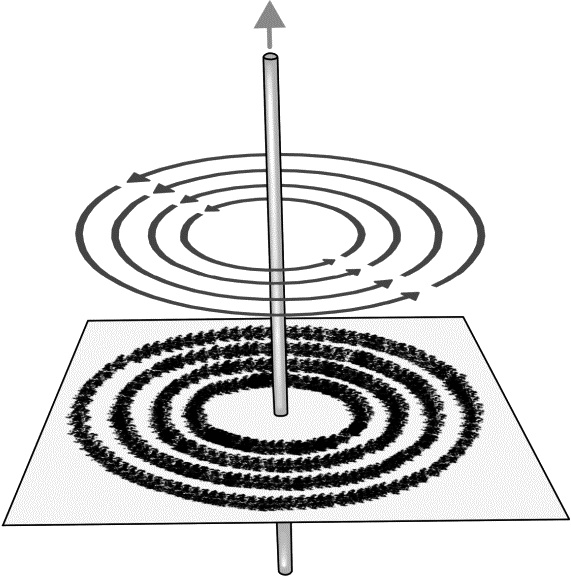

Вот, например, на этой картинке изображено магнитное поле проволоки с током. Оно — круговое. Силовые линии этого поля замкнуты. Это подтверждают и металлические опилки, рассыпанные на бумажке, которую проткнули проводником (рисунок ниже).

? Но что такое поле по сути своей, господа и дамы, мальчики и девочки? Из чего оно сделано?

Вопрос, конечно, интересный. И физиков он, разумеется, всегда занимал. Но физики народ выдержанный. Если они не могут пока ответить на какой-то вопрос — например, из чего сделан предмет, — они на время откладывают этот вопрос в сторону и спокойно изучают свойства этого предмета. Так, например, до сих пор никто не знает, что такое заряд по сути своей. Но это же не мешает нам пользоваться розеткой! Потому что физики прекрасно изучили свойства этой таинственной сущности. И может, когда-нибудь с более глубоких позиций поймут, что такое заряд. Но для того, чтобы пользоваться чем-либо, до таких глубин добираться не нужно, вы же пользуетесь телевизором, не зная, как он устроен внутри. Просто усвоили, что если нажать такую-то кнопку — случится то-то и то-то. Именно так и ведет себя наука по отношению к миру. Только она еще пользуется математикой для описания.
