Понятие магнитного потока
Идея о том, как изображать воздействие магнита или электрического тока в окружающем их пространстве с помощью силовых линий, принадлежит Фарадею. С помощью таких изображений, по всей видимости связанных с религиозными представлениями ученого. Фарадей компенсировал свою слабую математическую подготовку. Если мы будем с помощью железных опилок рассматривать магнитное поле, созданное прямым магнитом, то увидим, что на полюсах силовые линии расположены ближе друг к другу, а при удалении от полюсов линии разделяются.

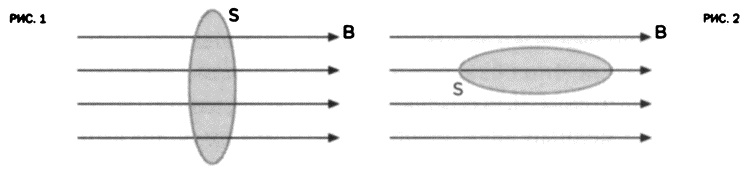

На рисунке 1 поток линий поля B, пересекающих поверхность S, заключенную в спираль, максимален. При этом на рисунке 2 мы видим, что поток линий поля B, пересекающих поверхность, нулевой.
Принимая во внимание, что интенсивность магнитного поля В уменьшается по мере удаленности от полюсов, можно установить соотношение между этими двумя фактами, подтвердив, что интенсивность поля В прямо пропорциональна количеству силовых линий, проходящих по поверхности. Чем ближе друг к другу расположены линии, тем более интенсивным будет поле в данной зоне. Количество силовых линий поля В, проходящих по поверхности, зависит от того, как ориентирована эта поверхность по отношению к направлению линий. Таким образом, для определенной совокупности силовых линий количество точек пересечения с поверхностью будет максимальным при перпендикулярной ориентации (рисунок I) и нулевым — при параллельной ориентации (рисунок 2). Количество силовых линий поля В, перпендикулярно пересекающих поверхность, выражает величину интенсивности данного поля. Так, величине, названной магнитный потоп и обозначаемой буквой Ф, мы можем дать следующее определение: если у нас есть некая плоская поверхность S и перпендикулярное ей магнитное поле В с одинаковой величиной во всех точках, потоком магнитного поля этой поверхности мы назовем выражение Φ = B∙S. Необходимо помнить, что магнитный поток связан с количеством силовых линий (или полем), которые пересекают поверхность. Изменение потока с помощью контура индуцирует электрический ток на данный контур. Когда это изменение происходите некоторой периодичностью, индуцируемый ток также периодически меняет направление.
* * *
Позднее на основе принципов Фарадея Ипполит Пикси (1808–1835), французский механик и производитель инструментов, создал первую динамо-машину в Париже в 1832 году. Эта было так называемое динамо Пикси, ставшее первым электрогенератором для промышленного использования. В аппарате был использован магнит, вращавшийся с помощью рукоятки. Северный и южный полюса магнита были соединены железным фрагментом, вокруг которого была навита проволока (см. рисунок). Пикси заметил, что магнит передает импульс электрического тока на кабель, когда один из полюсов проходит мимо катушки; каждый полюс индуцировал ток в обратном направлении, то есть возникал переменный ток.
При переменном токе электроны — отрицательные заряды — не перемещаются от одного полюса к другому, но колеблются в своей позиции, фиксированной на проводнике, с определенной частотой. Добавив электрический коммутатор (коллектор в виде металлического разделителя на оси магнита), Пикси превратил переменный ток в постоянный, то есть ток от постоянного потока электронов в одном направлении. Этот коммутатор, или механический переключатель, поддерживающий одно направление тока, выполняет то же действие, что и щетки, трущие брусок, на который наводится ток (часть аппарата, превращающая электрическую энергию в механическую и наоборот)генератора.
Первый генератор переменного тока для промышленного использования, созданный французским производителем инструментов Ипполитом Пикси.
В конечном итоге Фарадей открыл постоянно изменяющуюся силу, создающую электрический ток, и благодаря этому возникли различные устройства, гораздо более эффективные, чем батарейка Вольты. В них постоянно изменяющаяся магнитная сила возникала при простом вращении магнита. Таким образом, при поддержании вращения динамо-машины по закону Фарадея (который, как мы уже говорили, не уточнял этого) гарантировалось постоянное производство электроэнергии. Поэтому возникала новая задача, связанная с достижением максимальной эффективности динамо-машин; необходимо было разработать такую модель, в которой вращение магнита не вызывало бы затруднений. Инженеры в 1830-е годы начали использовать для этого электродвигатели: сам двигатель постоянно вращался, используя часть электричества, полученного от динамо-машины. То есть частично динамо-машина обеспечивала энергией сама себя.
Позднее были разработаны более совершенные модели, в некоторых за движение отвечали лопастные механизмы. Лопасти колес крутились при помощи падающей воды — так возникли первые гидроэлектростанции. Другой вариант предполагал использование для движения лопастей пара от кипящей воды, эта идея широко применялась и в XX веке. Источниками тепла для кипячения воды были ядерная энергия, нефть, уголь, дерево, экскременты животных.
* * *
Закон Ленца: направление индуцированного тока
Эксперименты Фарадея по электромагнитной индукции показывают, что в проводнике при перемещении и пересечении силовых линий магнитного поля будет возникать индуцированная электродвижущая сила, если речь идет о замкнутом контуре, то есть возникнет индуцированный ток. Закон Ленца гласит, что электродвижущая сила, или индукционный ток, всегда имеет направление, противоположное направлению магнитного потока, возбуждающего этот ток. Генрих Ленц (1804–1865), немецкий физик, занимавшийся исследованиями электромагнетизма в России одновременно с Фарадеем и Генри, предложил такое объяснение направлению движения индукционного тока: оно является физическим следствием принципа сохранения энергии, согласно которому энергия не исчезает, а превращается в другие виды энергии, например если автомобиль тормозит, кинетическая энергия переходит в тепло.
Индукционный ток
В электромагнитной индукции индукционный ток представляет собой работу, направленную в противоположном направлении по отношению к магнитным силам, возникающим между спиралью и магнитом, дающим необходимую энергию для поддержания индукционного тока. Таким образом, мы видим, что когда мы приближаем к индукционной катушке, скажем, северный полюс магнита, то на ближайшем к нему конце катушки возникает также северный полюс. Силы взаимодействия отталкивают магнит от катушки, это взаимодействие необходимо преодолеть для того, чтобы поддержать явление индукции. Напротив, когда мы удаляем от катушки северный полюс магнита, то на ближайшем ее конце возникает южный полюс. Таким образом, индукционный ток будет возникать только при поддержании относительного движения катушки и магнита.
