После снятия с вооружения М3 переделывались в БРЭМ М31 и тяжёлые артиллерийские тягачи М32 и активно применялись в этом качестве вплоть до конца войны. На базе танка выпускались самоходно-артиллерийские установки М7.


Тактико-технические характеристики среднего танка М3

БОЕВАЯ МАССА т: 27,921.

ЭКИПАЖ, чел.: 6-7.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6121 (с пушкой М3); 5639 (с пушкой М2), ширина — 2718, высота — 3124, клиренс — 432.

ВООРУЖЕНИЕ: 1 пушка М3 или М2 клб. 75 мм, 1 пушка М5 или М6 клб. 37 мм, 3 пулемета Browning M1919A4 клб. 7,62 мм.

БОЕКОМПЛЕКТ: 50 выстрелов калибра 75 мм, 178 выстрелов калибра 37 мм, 9000 патронов калибра 7,62 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прибор М1 с телескопическим прицелом М21А1 для 75-мм пушки, перископический прибор М2 с телескопическим прицелом М19А1 для 37-мм пушки.

БРОНИРОВАНИЕ, мм: лоб корпуса — 38 — 50,8, борт и корма — 38, крыша — 12,7, днище — 12,7—25,4, башня — 22 — 50,8. ДВИГАТЕЛЬ: Continental R-975-EC2, 9-цилиндровый карбюраторный четырёхтактный звездообразный воздушного охлаждения; мощность 340 л.с. (250 кВт) при 2400 об/мин, рабочий объем 15 938 см3. ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач с синхронизаторами, двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных попарно в три тележки, подвешенные на вертикальных буферных пружинах, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 79 траков шириной 406 мм, шаг трака — 52 мм.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 40.

ЗАПАС ХОДА, км: 230.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35, высота стенки, м — 0,61, ширина рва, м — 2,28, глубина брода, м — 1,06.

СРЕДСТВА СВЯЗИ: радиостанция SCR-508.


Бронетанковая техника США 1939—1945 гг.

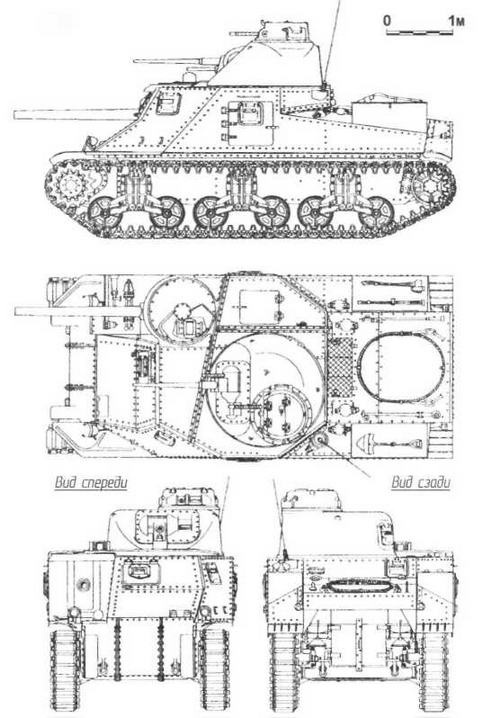

М3

Бронетанковая техника США 1939—1945 гг.

M3А1

Бронетанковая техника США 1939—1945 гг.

M3А2

Бронетанковая техника США 1939—1945 гг.

M3АЗ

Бронетанковая техника США 1939—1945 гг.

M3А4

Бронетанковая техника США 1939—1945 гг.

M3А5


Medium Tank M4 General Sherman


Бронетанковая техника США 1939—1945 гг.

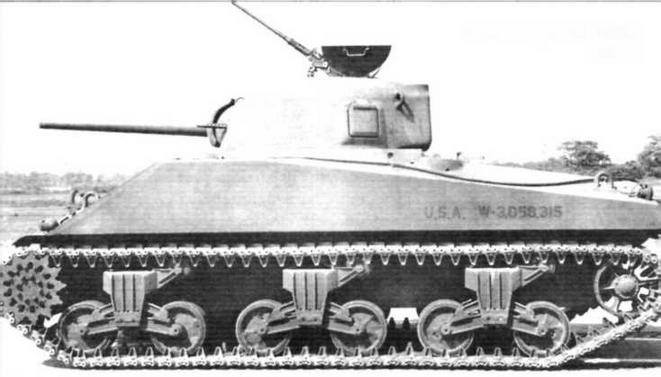

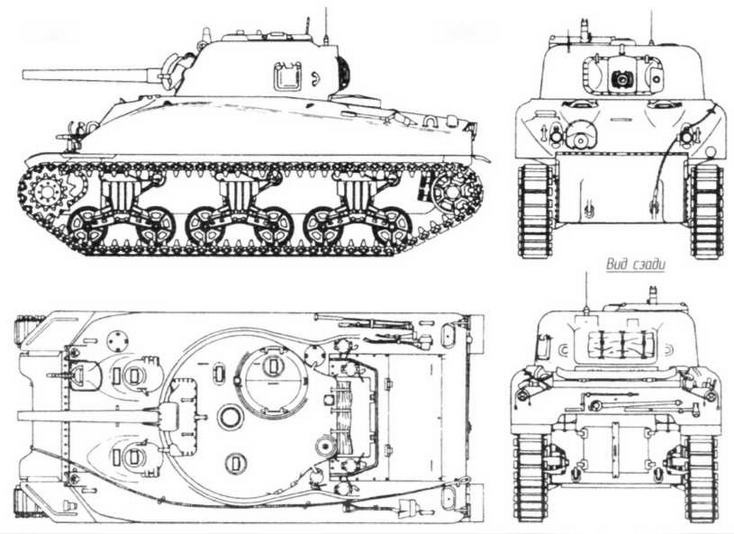

Танк «Шерман» M4A2. 1941 г.


Самый удачный американский средний танк, созданный в 1940-е гг. и ставший основной боевой машиной бронетанковых войск армий западных союзников на завершающем этапе войны. Представлял собой прямое развитие среднего танка М3, но с 75-мм пушкой, размещенной во вращающейся башне. Второй по массовости после советского Т-34 и не менее популярный танк Второй мировой войны. Разработан на заводе Rock Island Arsenal в 1941 г. Серийно производился фирмами Lima Locomotive Works, Pressed Steel Car Company, Pacific Car and Foundry Company, Baldwin Locomotive Works, American Locomotive Company, Pullman Standard Car Company, Detroit Tank Arsenal (Chrysler), Fisher Tank Arsenal, Federal Machine and Welder Company и Ford Motor Company. С февраля 1942 по июль 1945 г. выпущено 49 234 танка.

М4 — базовый вариант, хотя и запущенный в производство позже, чем М4А1. Сварной корпус и литая башня. Двигатель, трансмиссия и ходовая часть заимствованы у среднего танка М3. Боевая масса — 30,373 т. Габариты — 5893x2616x2743 мм. Вооружение — 75-мм пушка М3 с длиной ствола 37,5 калибра, два 7,62-мм пулемета Browning M1919A4, 12,7-мм пулемёт Browning M2HB. Боекомплект пушки — 97 выстрелов. Толщина брони — 12,7— 89 мм. Часть танков имела корпус с литой передней частью (Composite Hull). У машин поздних выпусков угол наклона верхнего лобового листа корпуса увеличен с 47° до 56°. Изготовлено 6748 единиц.

М4 (105) — с 105-мм гаубицей М4. Боекомплект — 66 выстрелов. Боевая масса — 31,507 т. Машины поздних выпусков имели подвеску на горизонтальных буферных пружинах HVSS (Horizontal volute spring system). Изготовлена 1641 единица.

М4А1 — М4 с литым корпусом. Изготовлена 6281 единица.

Бронетанковая техника США 1939—1945 гг.

М4А1


М4А1 (76)W — M4A1 с новой литой башней Т23 увеличенного размера. Командирская башенка, двустворчатый люк заряжающего, 76-мм пушка М1А1 с длиной ствола 52 калибра, боеукладка «мокрого» типа (в ящиках, заполненных водой). Боекомплект — 71 выстрел. Танки поздних выпусков — М4А1 (76)W HVSS вооружались 76-мм пушкой М1А2 с дульным тормозом, имели подвеску на горизонтальных буферных пружинах, пять поддерживающих катков, обрезиненный ленивец и гусеницы шириной 584 мм. Боевая масса — 32,052 т. Двигатель Continental R975 С4 мощностью 400 л.с. Изготовлено 3426 единиц.

М4А2 — М4 с дизелем GMC 6046 G71 мощностью 375 л.с. У машин поздних выпусков угол наклона верхнего лобового листа корпуса увеличен до 56°, введен овальный люк заряжающего. Изготовлено 8053 единицы.

М4А2 (76)W — М4А2 с башней Т23. Командирская башенка, одностворчатый овальный люк заряжающего, пушка М1А1 или М1А2. Боевая масса — 33,323 т. Толщина брони — 12,7 — 108 мм. У танков поздних выпусков — подвеска типа HVSS. Изготовлено 2915 единиц.

М4АЗ — М4 с карбюраторным двигателем Ford GAA V8 мощностью 450 л.с. Изготовлено 1690 единиц.

М4АЗ (75)W — М4АЗ с «мокрой» боеукладкой на 104 выстрела. Угол наклона лобовой брони корпуса — 56°. Командирская башенка и овальный люк заряжающего. Изготовлена 3071 единица.

Бронетанковая техника США 1939—1945 гг.

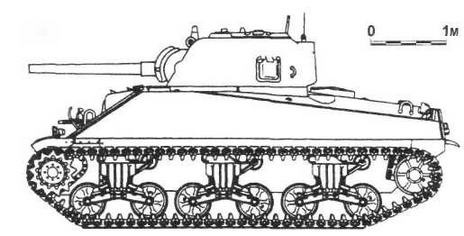

М4
