Бронированный автомобиль-разведчик — легкий бронетранспортер, созданный на шасси полноприводного коммерческого грузового автомобиля. Завершающая модель целого семейства боевых машин, начиная со Scout Car M1 в 1934 г., и представленного прототипами и опытными партиями. В 1941 г. фирма White Motor Company развернула производство первого, по-настоящему серийного варианта БТР — M3А1, изготовив до конца 1944 г. 20 918 единиц.

Сварной открытый корпус машины установлен на раме шасси. В передней части корпуса по бортам имеются двери для посадки и высадки водителя и командира. По периметру корпуса смонтирован рельс, к которому крепятся и по которому могут свободно перемещаться пулеметы. Для ведения зенитной стрельбы предусмотрена стойка в центре кузова. Перед бампером машины установлен специальный подрессоренный барабан, облегчающий преодоление вертикальных препятствий.

В 1938 г. несколько машин-разведчиков М3, или «скаутов» (именно такое название стало наиболее популярным), поступило в 13-й кавалерийский полк 7-й механизированной кавбригады. Их эксплуатация носила опытовый характер. От последующего крупносерийного варианта М3 отличались меньшей мощностью двигателя и отсутствием барабана впереди корпуса.

С 1941 г. «скауты» M3А1 были стандартным вооружением разведывательных батальонов и кавалерийских эскадронов танковых, а затем и пехотных дивизий. Кроме того, они использовались в качестве тягачей противотанковых орудий, санитарных и штабных машин.

M3А1 поставлялись союзникам США — Великобритании, СССР, Франции, находились в строю польских и чехословацких войск.

В США и Великобритании «скауты» сняли с вооружения почти сразу после войны, передав его функции отчасти джипам, а отчасти легким танкам. В СССР М3А1 использовались до 1947 г. и послужили непосредственным прототипом при разработке лёгкого бронетранспортера БТР-40. Французы использовали «скауты» в Алжире и Индокитае в 1950-е гг., причем часть машин была переоборудована в дрезины.

Во многих других государствах, в основном Азии, Африки и Латинской Америки, «скауты», подчас модернизированные до неузнаваемости, состояли на вооружении до конца 1970-х гг.

Бронетанковая техника США 1939—1945 гг.

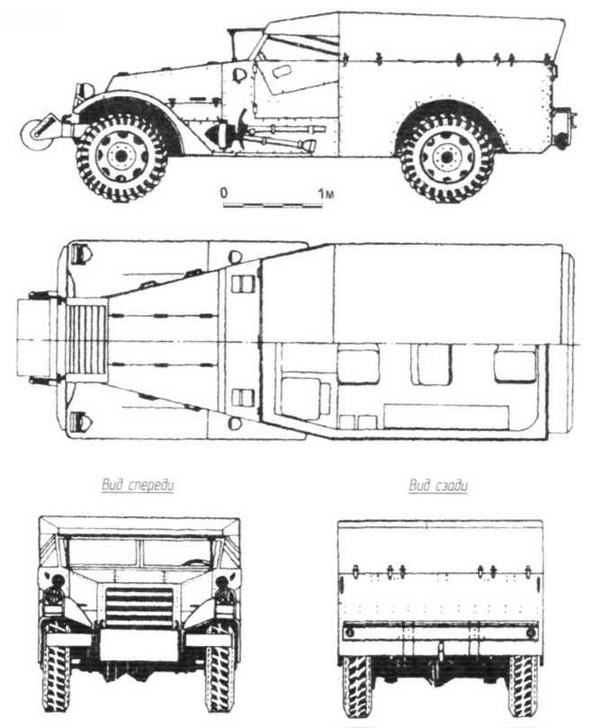

M3А1

Бронетанковая техника США 1939—1945 гг.

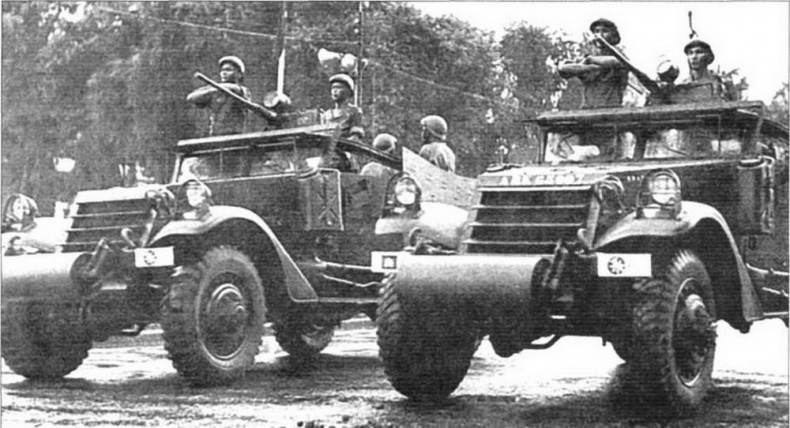

«Скауты» армии Камбоджи на параде. Пномпень, 1972год


Тактико-технические характеристики разведывательной машины M3А1

БОЕВАЯ МАССА, т: 5,624.

ЭКИПАЖ, чел.: 8.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5619, ширина — 1962, высота — 2111, дорожный просвет — 301, база — 3327.

ВООРУЖЕНИЕ: 1 пулемёт Browning M2HB клб. 12,7 мм, 1 пулемёт Browning M1919A4 клб. 7,62 мм.

БОЕКОМПЛЕКТ: 600 патронов клб. 12,7 мм, 8000 патронов кал. 7,62 мм.

БРОНИРОВАНИЕ, мм: лоб — 12,7, борт и корма — 6,35.

ДВИГАТЕЛЬ: Hercules JXD, 6-цилиндровый карбюраторный рядный жидкостного охлаждения; мощность 110 л.с. (81 кВт) при 3000 об/мин, рабочий объём 5236 см3.

ТРАНСМИССИЯ: 4-скоростная коробка передач, двухступенчатый демультипликатор, двойной дифференциал, тормоза гидравлические колодочные с вакуумным усилителем.

ХОДОВАЯ ЧАСТЬ: колесная формула 4x4, размер шин 8,25—20", подвеска на полуэллиптических листовых рессорах с гидравлическими амортизаторами.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 88.

ЗАПАС ХОДА, км: 360.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30, высота стенки, м — 0,36, глубина брода, м — 0,7.


Бронетранспортеры и боевые машины на их базе

Half-Track Cars and Personnel Carriers


Бронетанковая техника США 1939—1945 гг.

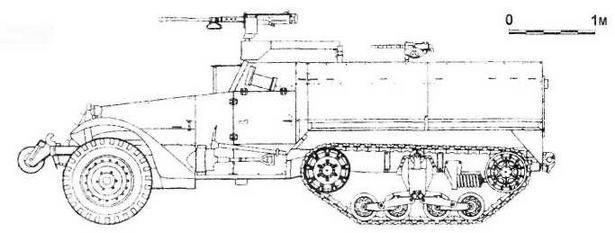

M3A1

Бронетанковая техника США 1939—1945 гг.

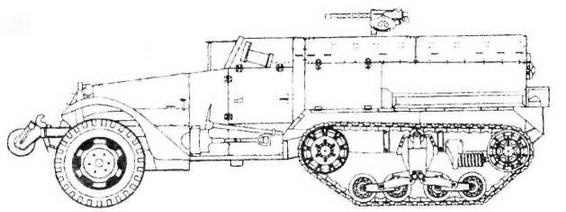

М2

Бронетанковая техника США 1939—1945 гг.

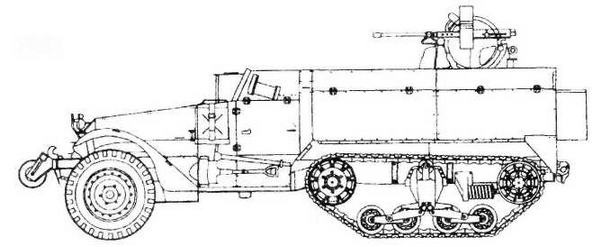

M13

Бронетанковая техника США 1939—1945 гг.

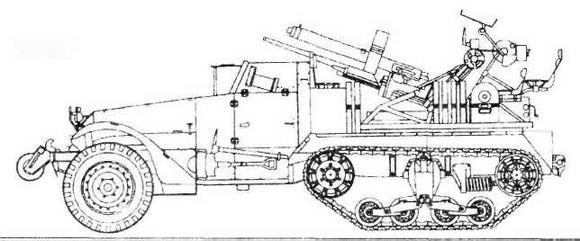

T28E1


Семейство наиболее известных и популярных боевых бронированных машин союзников в период Второй мировой войны. Разрабатывались с 1932 г. с использованием шасси грузовых автомобилей с заменой задних ведущих колес гусеничным движителем типа «кегресс». В 1938 г. таким движителем был оборудован Scout Car М3, что привело к созданию в 1940 г. фирмой Diamond T Motor Company финальных прототипов Т14 и Т8, стандартизированных как Half-Track Car M2 и HalfTrack Personnel Carrier M3 соответственно и ставших базовыми модификациями семейства. Серийное производство осуществлялось фирмами Diamond T Motor Company, White Motor Company, Autocar Motor Company и International Harvester Company. С 1941 no 1944 r. было выпущено 53 813 машин.

M2 — базовый вариант полугусеничного артиллерийского тягача. Предназначался для буксировки полевой 105-мм гаубицы М1. В кузове размещался артиллерийский расчет из шести человек, имелись специальные ящики для снаряжения. По периметру клепаного корпуса был смонтирован рельс для установки пулеметов. Боевая масса — 7,99 т. Габариты — 5962x1962x1842 мм. Вооружение — 1 пулемёт М2НВ калибра 12,7 мм, 1 или 2 пулемёта М1917А1 или М1919А4 калибра 7,62 мм. Броня — 6,35 — 12,7 мм. Двигатель White 160AX мощностью 147 л.с. Экипаж— 10 человек. Изготовлено 11 415 единиц, М2А1 — 12,7-мм пулемёт на турели в правой передней части кузова, 7,62-мм пулемёты на вертлюжных установках по бортам. Рельс для крепления пулеметов демонтирован. Изготовлено 1643 единицы, 5065 машин переоборудовано из М2.

M3 — базовый вариант полугусеничного бронетранспортёра. Корпус длиннее, чем у М2 на 250 мм. Вместо ящиков для снаряжения — дополнительные сиденья для пехотинцев. Дверь — в корме кузова. Вооружение: 1 пулемёт М1919А4 на стойке в передней части кузова. Экипаж — 13 человек. Изготовлено 12 499 единиц.

М3А1 — 12,7-мм пулемёт на турели в правой передней части кузова, 7,62-мм пулемёты на вертлюжных установках по бортам. Изготовлено 2862 единицы.

М5 — М3 производства фирмы International Harvester Company. Сварной корпус с закруглённой кормовой частью. Бортовая броня толщиной 8 мм. Крылья упрощенной формы. Двигатель International RED-450-B мощностью 141 л.с. Изготовлено 4625 единиц.
