Танкетки «Рено» UE и UE2 имели клепаный корпус. Головы членов экипажа прикрывались литыми бронеколпаками. Вооружение отсутствовало. Варианты UE и UE2 различались незначительными элементами конструкции. Масса машин составляла 2,1 т, грузоподъемность — 400 кг. Компоновка — аналогична британскому прототипу. В боевом отделении между членами экипажа устанавливался 4-цилиндровый карбюраторный двигатель жидкостного охлаждения Renault 85 мощностью 35 л.с, позволявший машине развивать скорость 30 км/ч. Ходовая часть состояла из шести опорных катков на борт, сблокированных попарно в три тележки, подвешенные к продольной балке на полуэллиптических листовых рессорах, двух поддерживающих катков, ведущего колеса переднего расположения и направляющего колеса. Запас хода машины — 60 км.

Во французской армии танкетки Renault UE использовались в соединениях пехоты и кавалерии как транспортные машины и артиллерийские тягачи для 25-мм противотанковой пушки SA34. В пехотном полку имелось девять, а в моторизованном 18 танкеток.

Танкетки, захваченные Вермахтом, были вооружены пулеметами и использовались в германских войсках для борьбы с партизанами, охраны аэродромов, а также в качестве машин прокладки линий связи. Кроме Китая, закупившего десять машин Renault UE (Chine), вооруженных 7,5-мм пулеметом «Лебель» в полностью бронированной четырехгранной рубке, смещенной к правому борту, производство Renault UE наладила Румыния. На 22 июня 1941 года в румынской армии числилось 178 Renault UE: 126 UE Malaxa собственного производства; 13 Renault UE, закупленных во Франции; 39 машин, переданных из трофеев Германии. В румынской армии Renault UE применяли в качестве тягачей 47-мм пушек «Шнейдер», по 12 машин в противотанковой роте. Большинство из них было уничтожено и захвачено советскими войсками.


Советский Союз

Прежде чем начать рассказ о судьбе танкетки «Карден-Лойд» Mk VI в СССР, необходимо остановиться на тех разработках, которые велись отечественными конструкторами.

Проектированием танкеток, или, как их тогда называли, «вездеходных бронированных пулеметов» в Советской России начали заниматься чуть ли не во время Гражданской войны. Во всяком случае, ставший уже «каноническим» проект боевой машины под названием «Щитоноска» был предложен неким инженером Максимовым в начале 1919 года. Проект этот сохранился в архивных недрах, причем даже в двух вариантах. Первый представлял собой машину массой 2,6 т с двигателем «Фиат» мощностью 40 л.с., защищенную 8 — 10-мм броней и вооруженную пулеметом «кольт» или «максим». Максимальная скорость движения машины должна была составлять около 17 км/ч. Единственный член экипажа располагался, сидя в кормовой части корпуса позади мотора. Второй вариант, который собственно и носил название «Щитоноска», отличался от первого тем, что водитель-пулеметчик располагался лежа. Двигатель должен был устанавливаться в кормовой части. Само собой разумеется, что в условиях Гражданской войны ни тот, ни другой проекты реализованы не были.

Танкетка Т-27 и другие

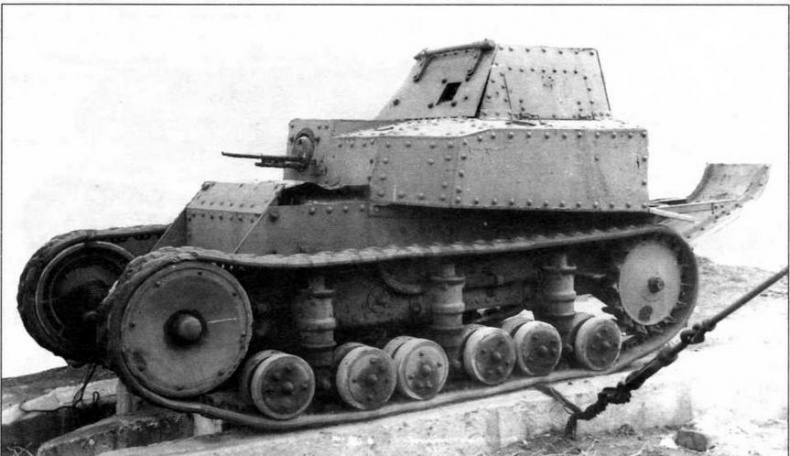

Танкетка Т-17 «Лилипут». Обращают на себя внимание резинометаллические гусеницы


Вновь к проектированию танкеток в СССР вернулись в конце 1920-х годов. 2 июня 1926 года командованием РККА и руководством ГУВП ВСНХ была принята трехлетняя программа танкостроения, в рамках которой предусматривалось изготовление так называемых «пулеметок сопровождения» — танкеток. Батальон таких «пулеметок» планировалось придавать стрелковой дивизии при прорыве укрепленной обороны противника. Сформировать это подразделение предполагалось к декабрю 1930 года.

Вскоре после принятия программы в ГКБ Орудийно-арсенального треста (ОАТ) началось проектирование одноместной легкой боевой машины под названием «Лилипут». Поскольку этот проект предусматривал создание специальной ходовой части и двигателя, то дальнейшего развития он не получил. Усилия же инженеров сосредоточились на проектировании машины, в которой использовались ходовая часть, двигатель и трансмиссия танка Т-16. Проект танкетки под индексом Т-17 разрабатывался под руководством С.П.Шукалова при участии В.И.Заславского. Его успешная защита состоялась 3 марта 1928 года, а опытный образец был изготовлен на заводе «Большевик» в Ленинграде только к осени 1929 года.

Бронекорпус танкетки заимствовали от предыдущего отклоненного проекта (видимо, поэтому Т-17 обычно называют «Лилипутом»). Корпус выполнялся клепаным, из бронелистов толщиной 7 мм и 14 мм. В рубке машины, сидя, располагался водитель-пулеметчик. Пулемет ДТ (или спарка 6,5-мм пулеметов Федорова- Иванова) устанавливался в шаровом яблоке немного правее продольной оси машины. Боекомплект состоял из 1500 патронов. Прорабатывался и вариант, вооруженный 37-мм пушкой ПС-1, но от него в дальнейшем отказались. Наблюдение за местностью осуществлялось с помощью смотровой щели в лобовом листе рубки. При движении машины вне боя лобовой лист мог откидываться на петлях вверх. Для посадки танкиста в машину служила дверь в кормовой стенке корпуса, закрывавшаяся откидной крышкой. Для повышения проходимости, в частности, преодоления окопов, к кормовой части корпуса крепился «хвост» длиной 1 м. Длина танкетки с «хвостом» достигала 3,7 м. В качестве силового агрегата использовался 2-цилиндровый двигатель воздушного охлаждения мощностью 20 л.с. конструкции А.Микулина, представлявший собой как бы «половинку» мотора Т-16. Как и в случае с последним, на Т-17 двигатель и трансмиссия составляли единый силовой блок. В качестве механизма поворота использовался простой дифференциал. Емкость топливного бака — 47 л. Силовая установка позволяла танкетке массой 2,25 т развивать максимальную скорость до 18 км/ч. У танка Т-16 была заимствована и пружинная блокированная подвеска, включавшая в себя по три тележки с двумя опорными катками на борт. Конструктивной особенностью гусеничного движителя стало применение гребневого зацепления. Резинометаллические гусеницы представляли собой резиновые ленты, усиленные внутри металлическими пластинами.

Танкетку испытали пробегом в январе 1930 года, а затем после установки облегченной гусеницы — в июне. Она показала лучшую подвижность, чем легкий танк Т-18.

Вместе с тем, очевидным ее недостатком являлась невозможность одновременного управления машиной и ведения стрельбы из пулемета одним членом экипажа. Кроме того, выявилась ненадежная работа трансмиссии. Серийное производство танкетки, которое планировалось развернуть на Сталинградском тракторном заводе (к 1934 году намечалось выпустить 1000 единиц), сочли нецелесообразным. Вскоре было принято решение о продолжении работ над двухместной танкеткой с использованием стандартных узлов танка Т-18.

Тем не менее, в ГКБ ОАТ разработали еще несколько проектов танкеток на основе Т-17. В этой связи следует упомянуть проект танкетки Т-17*. Он создавался в январе 1931 года под руководством С.П.Шукалова; ведущий инженер проекта — Р.А.Аншелевич. Танкетка была двухместной и плавающей. Ее корпус собирался из броневых листов толщиной 4 мм и 8 мм. Скорость машины по шоссе — 30 км/ч, на плаву — 8 — 10 км/ч. Вооружение — пулемет ДТ. Двигатель — «Форд АА». Ходовая часть — по типу танка Т-18.
