Танкетка Т-27 и другие

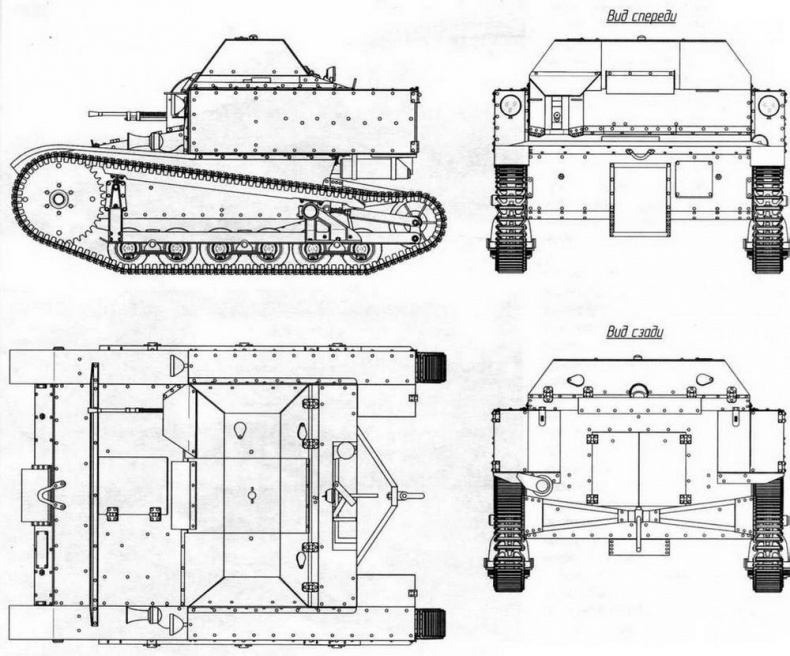

Т-27

Танкетка Т-27 и другие

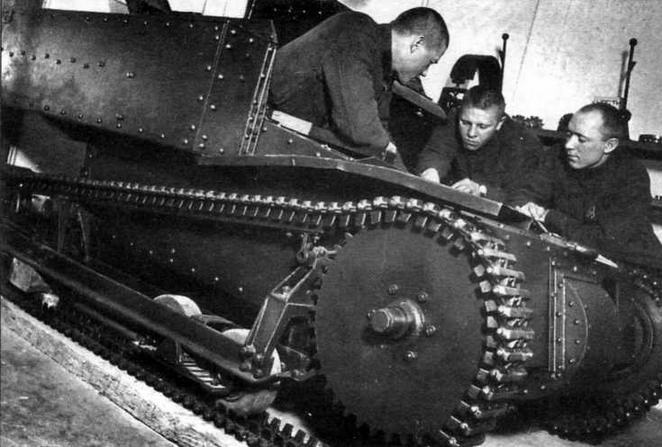

Красноармейцы изучают конструкцию танкетки Т-27. 1934 год


В верхней части бортовых листов корпуса имелись смотровые щели с броневыми заслонками, а в нижнем — круглое отверстие для прохода задней трубчатой оси.

Люки механика-водителя, стрелка и доступа к двигателю закрывались откидными колпаками. Петли колпаков приклепывались к листу над радиатором и имели специальные упоры, на которые ложились колпаки при открывании. Последние с внутренней стороны снабжались подпружиненными крючками, обеспечивавшими их закрытие в полном или приоткрытом положении. Для удобства открывания с внутренней стороны колпаков приклепывались ручки. На машинах поздних выпусков в колпаках люков членов экипажа сделали специальные лючки, закрывавшиеся броневыми заслонками. Колпак люка механика-водителя имел лючок в кормовой части, стрелка — в крыше и кормовой части. В колпаке люка над двигателем был сделан прямоугольный лючок для доступа к заливной горловине топливного бака. Перед колпаком силовой установки для доступа воздуха к радиатору системы охлаждения предусмотрели отверстие, закрывавшееся броневым козырьком. В кормовом листе корпуса перед радиатором находились специальные дверки, управлявшиеся с места механика-водителя. На танкетках последних выпусков вместо дверок устанавливался специальный броневой кожух с направленным вниз отверстием.

Днище корпуса сваривалось из нескольких листов и имело посередине корытообразное углубление. Для слива масла из картера двигателя и коробки передач в днище сделали два отверстия, закрывавшиеся резьбовыми крышками.

Для буксировки к крыше трансмиссионного отделения приклепывалась специальная петля, а к кормовой части корпуса — буксирная рама с петлей.

Танкетка Т-27 и другие

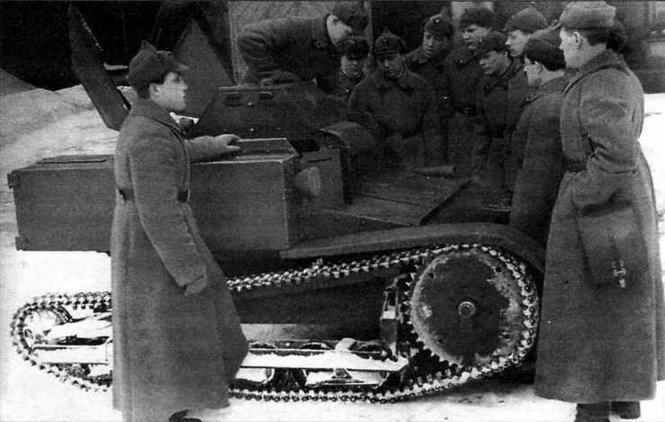

Красноармейцы знакомятся с устройством танкетки Т-27. Ленинградский военный округ, ноябрь 1939 г.

Танкетка Т-27 и другие

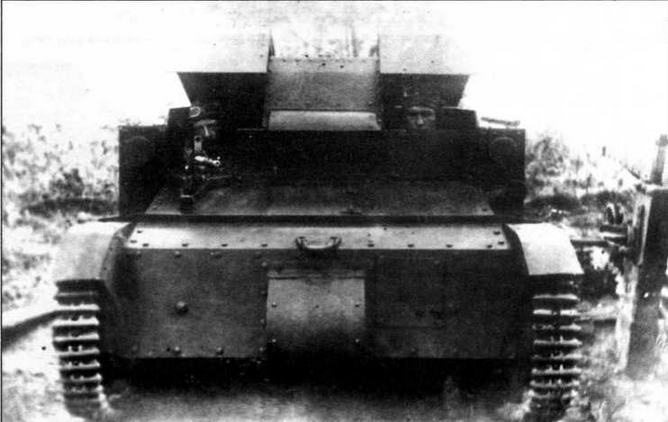

Танкетка Т-27 с установкой пулемета раннего типа


Вооружение танкетки состояло из 7,62-мм пулемета ДТ, боекомплект которого включал 2520 патронов. Для стрельбы использовался штатный механический прицел пулемета. На машинах первого года выпуска пулемет устанавливался на специальном лафете, обеспечивавшем вертикальное наведение пулемета. Горизонтальный поворот пулемета осуществлялся за счет вращения вилки крепления пулемета в лафете. На танкетках последующих выпусков пулемет устанавливался в специальном фланце, обеспечивавшем более удобное наведение как по вертикали, так и по горизонтали, а также лучшую защиту стрелка от пуль и осколков.

Особенностью танкетки Т-27 стала схема размещения и подачи боекомплекта. 40 пулеметных дисков находились в бортовых коробках корпуса. Укладка дисков могла производиться по двум вариантам. В первом случае диски укладывались в два ряда по 10 штук в механизме подачи каждой коробки. Подача дисков производилась с помощью маховичка и катушки тросового привода. При укладке по второму варианту диски в количестве 14 штук располагались в специальных подвижных стеллажах в два ряда. При этом общее количество перевозимых на машине дисков составляло 28 штук (1764 патрона).

Вдоль продольной оси корпуса в средней его части маховиком вперед был установлен 4-цилиндровый четырехтактный карбюраторный рядный двигатель жидкостного охпаждения «Форд-АА» (ГАЗ-АА) мощностью 40 л.с. при 2200 об/мин. Рабочий объем двигателя — 3060 см3. Карбюратор — «Форд-Зенит». Пуск двигателя — с помощью стартера мощностью 0,9 л.с. и вручную, заводной рукояткой. Емкость топливного бака составляла 42 л. Подача бензина осуществлялась самотеком. В систему охлаждения входили термосифонный центробежный насос, четырехлопастный вентилятор с ременным приводом от коленчатого вала и радиатор с паровоздушным клапаном. Емкость системы охлаждения составляла 22 л. Глушитель системы выпуска располагался снаружи под левой коробкой патронных магазинов. С выпускной трубой двигателя он соединялся коленчатой трубой, обернутой асбестом. На танкетках устанавливались два типа глушителей: собранный на болтах и сварной. Оба были взаимозаменяемы.

Танкетка Т-27 и другие
Танкетка Т-27 и другие

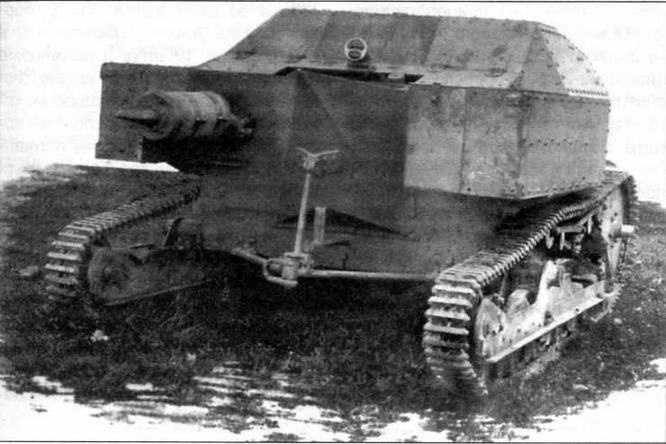

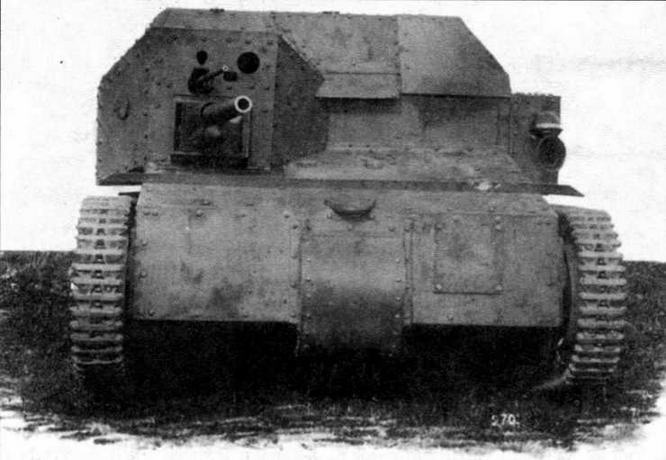

Самоходно-артиллерийская установка Т-27М

Танкетка Т-27 и другие

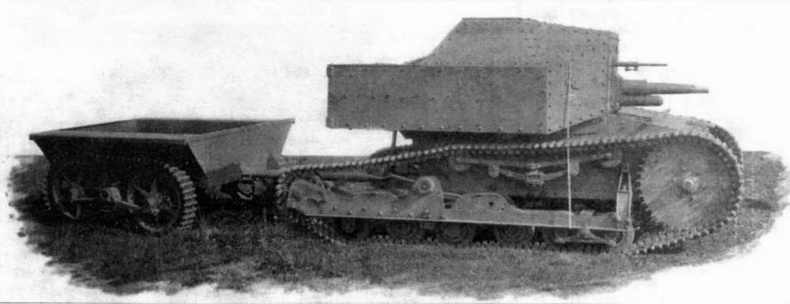

Танкетка Т-27М с гусеничным прицепом для перевозки боекомплекта


Трансмиссия, заимствованная у грузового автомобиля «Форд-АА» (ГАЗ-АА), состояла из однодискового сцепления сухого трения (сталь по фрикционным накладкам из ферродо), четырехступенчатой коробки передач, карданной и главной передач, простого конического дифференциала с ленточными тормозами (механизма поворота) и двух бортовых редукторов.

Ходовая часть состояла из шести одинарных обрезиненных опорных катков на борт, сблокированных попарно в три балансирные тележки, установленные на продольной балке, поддерживающего бруса (деревянного со стальной оковкой), ведущего колеса переднего расположения с несъемным зубчатым венцом и направляющего колеса с механизмом натяжения гусеницы. Подвеска — рессорная. Гусеница — мелкозвенчатая, цевочного зацепления шириной 150 мм включала 129 траков. Шаг трака — 44 мм. Траки — литые, из стали или ковкого чугуна.

Электрооборудование машины выполнялось по однопроводной схеме напряжением 6 В.

Средства внешней и внутренней связи на машине отсутствовали. Связь между отдельными машинами в подразделении поддерживалась с помощью сигнальных флажков.

Серийное производство танкетки Т-27 началось в 1931 году. Первые 45 машин выпустил завод «Большевик», а в последующем производство продолжалось на 2-м автозаводе ВАТО (с 1932 года — завод № 37 имени Г.К.Орджоникидзе) и ГАЗе. Сборкой корпусов занимался завод КЭС (Крекинг-электровозостроительный) в Подольске, который получал броневой лист с Ижорского завода.

В процессе серийного производства предпринимались попытки усовершенствовать конструкцию танкетки Т-27. В 1932 году КБ УММ под руководством Н.И.Дыренкова совместно со 2-м заводом ВАТО была спроектирована танкетка Д-44. Она представляла собой Т-27 с вращающейся башней и улучшенной подвеской, конструктивная схема которой, впрочем, не отличалась от схемы, примененной на Т-27.

Осенью 1932 года представитель Управления начальника вооружения РККА инженер П.Л.Кожевников разработал для танкетки Т-27 гидромеханическую трансмиссию, которая так и осталась на бумаге.
