На этих же предприятиях строилась и машина командиров взводов и батарей штурмовых орудий— leichter gepanzerter Beobachtungskraftwagen Sd.Kfz.253. Она также имела полностью закрытый корпус, правда, несколько другой формы. В кормовом листе была предусмотрена посадочная дверь, а в горизонтальной крыше корпуса—люк. Кроме того, в передней части крыши располагался круглый люк для наблюдения за местностью, в крышке которого имелся лючок для размещения стереотрубы. На машине устанавливались радиостанции F.Sp.H и Fu 7. Боевая масса составляла 5,73 т, экипаж—3 человека, габариты 4700x1950x1800 мм. С июня 1940 по сентябрь 1941 года было изготовлено 285 машин этого типа.

Бронетранспортеры Вермахта

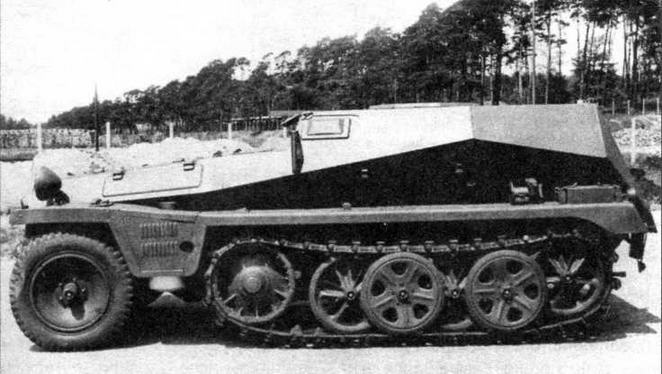

Бронетранспортер для перевозки боеприпасов Sd.Kfz.252

Бронетранспортеры Вермахта

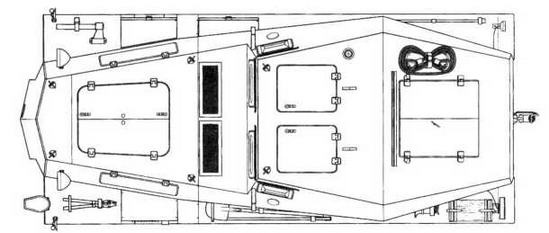

Sd.Kfz.252 (вид сверху)

Бронетранспортеры Вермахта

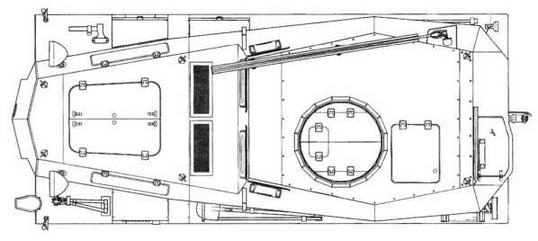

Sd.Kfz.253 (вид сверху)

Бронетранспортеры Вермахта

Машина командиров взводов и батарей штурмовой артиллерии Sd.Kfz.253


Производство легких бронетранспортеров

Год Sd.Kfz.252 Sd. Kfz.253 Sd. Kfz.250
1940 54 85
1941 359 200 389
1942 1374
1943 2895
1944 1761
1945 269
Всего 413 285 6628

Так как производство Sd.Kfz.252 и Sd.Kfz.253 началось раньше Sd.Kfz.250, то и в войска они поступили первыми. На 1 сентября 1939 года в штат батареи штурмовых орудий входили четыре Sd.Kfz.253 и три Sd.Kfz.252. Их боевое применение ограничилось Балканской кампанией и начальным периодом войны с СССР. К тому времени в качестве командирских машин стали использовать штурмовые орудия StuG III, а перевозчики боеприпасов изготавливать на танковых шасси. Кроме того, производство двух специальных машин на том же шасси, что и Sd.Kfz.250, но с другими корпусами посчитали нецелесообразным.

Серийное производство бронетранспортера, получившего обозначение Sd.Kfz.250, началось в июне 1941 года, когда была выпущена первая партия из 39 машин. С октября 1943 года приступили к выпуску модернизированной модели, так называемой neue Ausfuhrung, отличавшейся упрощенной конструкцией корпуса. Серийное производство Sd.Kfz.250 осуществлялось на заводах Biissing-NAG, Weserhutte, Wumag, Wegmann, Ritscher и Deutsche Werke с июня 1941 no 1945 год в двух вариантах: так называемом старом (Alt) и новом (Neu).

Бронетранспортеры Вермахта

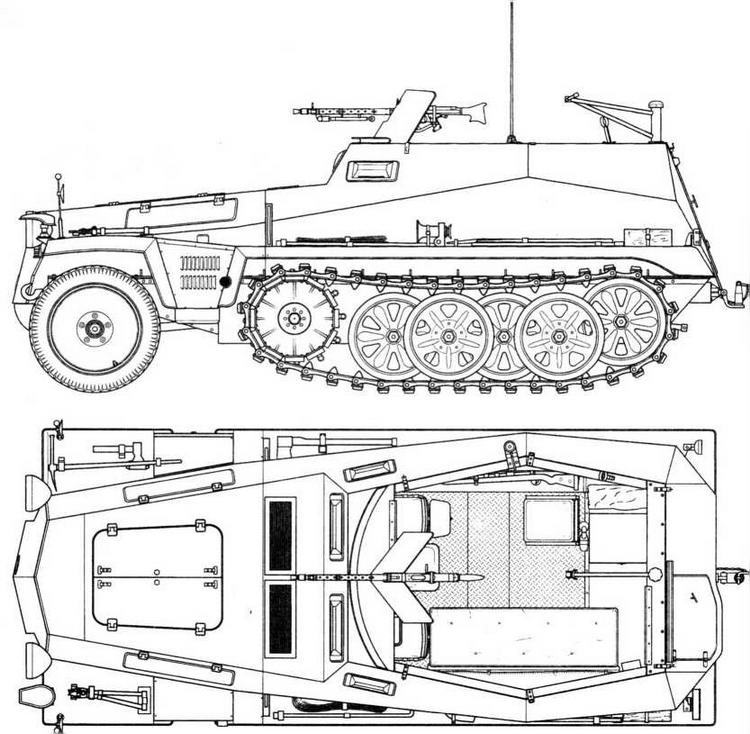

Sd.Kfz.250/1 Alt

Бронетранспортеры Вермахта

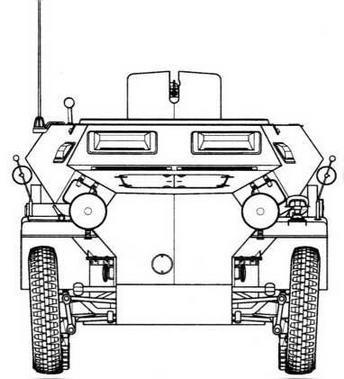

Вид спереди

Бронетранспортеры Вермахта

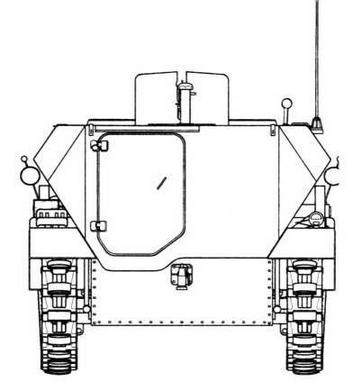

Вид сзади


Базовая серийная модификация бронетранспортера получила обозначение Sd.Kfz.250/1. С точки зрения компоновки бронетранспортер состоял из моторного отделения и находившегося за ним отделения управления, совмещенного с боевым. В последних размещался экипаж в составе водителя и командира машины, перевозимые пехотинцы или вооружение.

Корпус был сварен из прямых катаных броневых листов, расположенных под большими углами наклона. В качестве элементов жесткости использовались уголки и балки таврового профиля. Толщина бортовых, лобовых и кормовых листов не превышала 14,5 мм. Крыша и днище корпуса имели толщину 8 мм. Корпус устанавливался на раму шасси, которая выполнялась из стальных коробчатых балок, сваренных из стальных уголков и усиленных поперечинами. У варианта пей корпус отличался упрощенной конструкцией (9 частей вместо 19) и по внешнему виду был близок к корпусу бронетранспортера Sd.Kfz.251.

В передней части корпуса размещалось моторное отделение, где были смонтированы двигатель и топливный бак. За противопожарной перегородкой находились места водителя и командира бронетранспортера. В распоряжении водителя имелись приборы контроля работы двигателя (датчики температуры, давления масла, тахометр, указатель количества топлива), спидометр и контрольные индикаторы электрооборудования. Управлялась машина с помощью автомобильного руля и педалей сцепления, тормоза и акселератора. Справа от сиденья водителя находился рычаг переключения скоростей КП и рычаг ручного тормоза.

Бронетранспортеры Вермахта

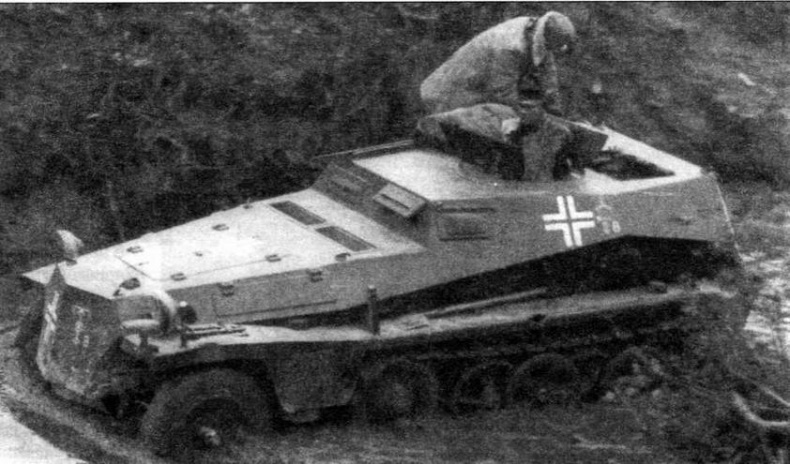

Бронетранспортер Sd.Kfz.253 из 5-й батареи 73-го моторизованного артиллерийского полка 1-й танковой дивизии. Восточный фронт, 1941 год

Бронетранспортеры Вермахта

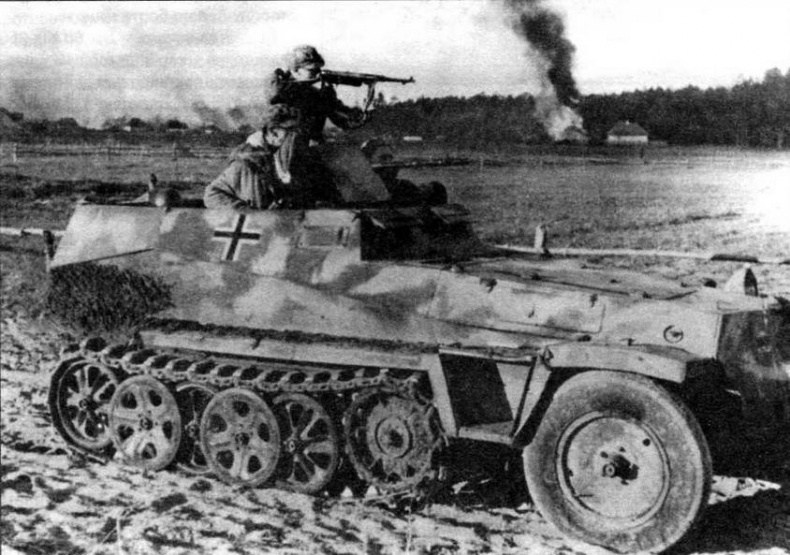

Бронетранспортер Sd.Kfz.250/1 ведет бой на окраине русской деревни. Восточный фронт, 1943 год


По обе стороны боевого отделения устанавливались скамьи пехотинцев-десантников. Первоначально они были обтянуты дерматином, позже его заменили простым брезентом, закрепленным на каркасе из стальных трубок. Устанавливались также и деревянные скамейки. На бортах имелись держатели для крепления внутри машины вооружения десанта, состоявшего из четырех человек, — 7,92-мм карабинов 98К и 9-мм пистолетов-пулеметов МР38 и МР40.
