Cтраница 10

Особенностью танка «Леклерк», выделяющей его среди прочих западных аналогов, является наличие автомата заряжания, что позволило сократить численность экипажа до трех человек. Автомат заряжания, созданный фирмой «Крезо-Луар», с транспортером ленточного типа установлен в корме башни. 22 унитарных выстрела размещены в ячейках горизонтального конвейера, расположенного поперек пушки, напротив казенника которой устроено окно подачи. По команде с пульта пушка устанавливается на угол заряжания — 1,8°, конвейер подает к окну ячейку с соответствующим снарядом и сгораемой гильзой. Автоматика способна обеспечить технический темп стрельбы (без учета прицеливания и наводки) до 15 выстр./мин. Эффективная скорострельность составляет 10 — 12 выстр./мин как с места, так и в движении. Снаряжение ячеек конвейера ведется снаружи через загрузочный люк в кормовой стенке башни или изнутри, с места наводчика, который может пополнять автомат из боеукладки — вращающегося барабана на 18 выстрелов, размещенного в корпусе справа от механика-водителя. При этом нет необходимости распределять боеприпасы по типам,так как автомат снабжен считывающим устройством, которое подсоединено к процессору, способному распознать не менее пяти типов боеприпасов. Отсек пушки и автомата заряжания «Леклерка» отделен от рабочих мест командира и наводчика герметичными стенками, что повышает безопасность и живучесть (по мнению создателей, изолированное размещение боекомплекта гарантирует спасение экипажа даже при внутреннем взрыве боеприпасов). Закрытый пушечный отсек снижает загазованность башни при стрельбе и избавляет танкистов от риска попасть под казенник орудия при отдаче или на ходу, когда работает стабилизатор и пушка качается в вертикальной плоскости. Управление башенными приводами ведется с помощью электромоторов постоянного тока, более компактных и экономичных по сравнению с гидравликой и электрогидроприводами, от которых они выгодно отличаются еще и пожаробезопасностью. Кроме того, их применение позволяет уменьшить время наведения пушки (поворот 19-тонной башни «Леклерка» на 180° осуществляется за 5 с), повысить точность стрельбы, вести скрытое наблюдение и до минимума снизить воздействие угловых и линейных перемещений шасси на башню и вооружение. Угол возвышения пушки +20°, склонения -8°.

В качестве вспомогательного вооружения на танке используется спаренный 12,7-мм пулемет с боекомплектом 800 патронов, служащий также для пристрелки на ближних дистанциях (на расстоянии до 600 м его пули имеют сходную со снарядами траекторию). Второй пулемет, калибра 7,62 мм, устанавливается на башне сверху у люка наводчика или командира. Он легко снимается и может использоваться для самообороны как ручной.

«Леклерк» и другие французские основные боевые танки

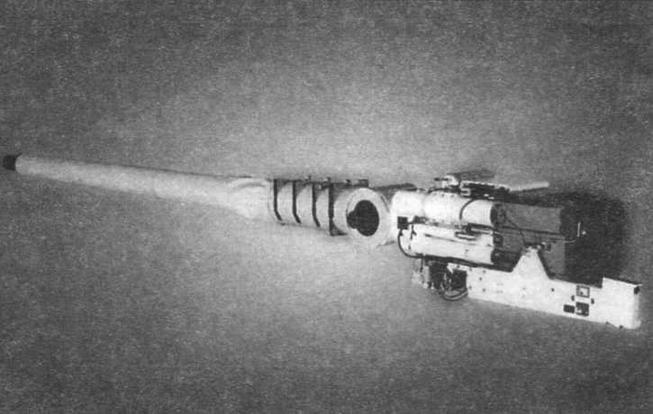

120-мм пушка CN 120-26

«Леклерк» и другие французские основные боевые танки

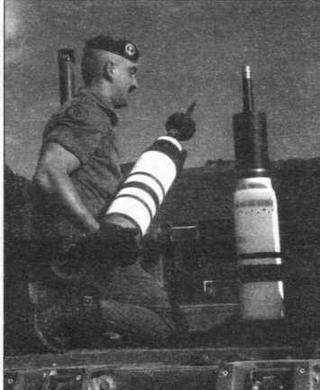

Французский солдат загружает в «Леклерк» боеприпасы. В его руках выстрел с подкалиберным снарядом. Рядом стоит выстрел с кумулятивным снарядом

«Леклерк» и другие французские основные боевые танки

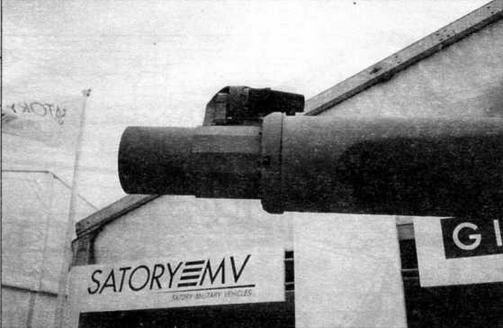

У дульного среза пушки установлен элемент контролирующей системы динами чес кого согласования линии прицеливания с осью ствола

«Леклерк» и другие французские основные боевые танки

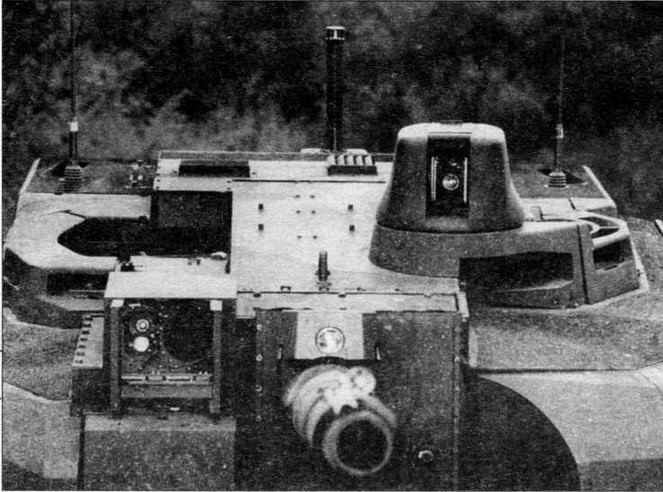

Башня «Леклерка» крупным планом. На командирской башенке установлен панорамный прицел командира HL70, слева от пушки — комбинированный прицел наводчика HL60


В корме башни смонтирована гранатометная установка «Галикс 13», включающая два блока на девять 80-мм гранатометов, размещенных по бортам кормовой части башни. Их боекомплект включает четыре дымовые гранаты, создающие на дальности 30 — 50 м завесу в видимом и ИК-диапазоне, две тепловые ловушки, выстреливаемые вверх для отвлечения ПТУР с тепловыми головками самонаведения, и три противопехотные гранаты массой по 5 кг. Каждая такая граната дает при взрыве по сотне осколков в радиусе 15 — 30 м вокруг танка.

На «Леклерке» установлен 8-цилиндровый высокофорсированный многотопливный турбодизель жидкостного охлаждения V-8X1500 с системой наддува «Гипербар» — своеобразный симбиоз двигателя внутреннего сгорания и газовой турбины. Он имеет камеру сгорания с перепускным клапаном переменной пропускной способности и турбокомпрессор ТМ-307В. Благодаря системе наддува двигатель, габаритный объем которого такой же, как у 700-сильного мотора HS-110 танка АМХ-30, развивает мощность 1104 л.с. При этом его рабочий объем составляет всего 16,5л (у HS-110 —28,7 л).

Турбокомпрессор ТМ-307В мощностью 12 л.с. может использоваться независимо от основного двигателя как автономный источник энергии или стартер для запуска дизеля. Комбинированная силовая установка позволила «Леклерку» опередить большинство танков третьего поколения по удельной мощности, достигающей 27,5 л.с./т, и выйти на первое место по скоростным качествам и динамике (менее чем за 6 с танк разгоняется до 32 км/ч и может развить максимальную скорость 71 км/ч). Правда, средний удельный расход топлива (особенно большой на холостом ходу) оказался достаточно высоким, что обусловило потребность в повышенном запасе горючего, доведенного до 1300 л, и еще 400 л в двух дополнительных баках.

Автоматическая гидромеханическая трансмиссия ESM500 с пятью передачами вперед и двумя назад смонтирована в одном блоке с двигателем и соединяется с ним через гидротрансформатор. Механизм поворота имеет гидрообъемный привод. Тормоза комбинированные, с гидрозамедлителем и механические, с колодками из высокопрочного волокнистого углеродистого материала.

Коробка передач снабжена фрикционами со специальными механизмами и гидравлическим приводом управления, что обеспечивает переключение передач за доли секунды почти без разрыва потока мощности. Управление фрикционами осуществляется с помощью цифрового электронного блока, который автоматически определяет оптимальное соотношение между скоростью движения и реализуемым крутящим моментом. Конструкция силового блока и его установка в МТО выполнены таким образом, что его замена, включая систему охлаждения, может быть осуществлена в течение 30 минут.

С каждого борта танка установлены шесть опорных катков с динамическим ходом 400 мм и три поддерживающих ролика. Подвеска катков — индивидуальная, гидропневматическая. Узлы подвески вынесены наружу корпуса для улучшения условий их работы и обслуживания. Гусеница с резино-металлическим шарниром имеет обрезиненную беговую дорожку и съемные резиновые башмаки, крепящиеся на траки для движения по дорогам с твердым покрытием.

«Леклерк» и другие французские основные боевые танки

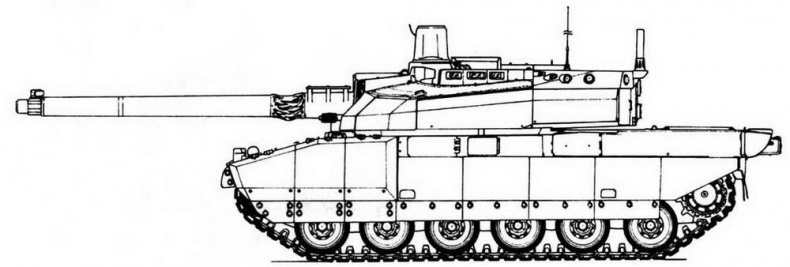

Leclerc
