Интересна конструкция кумулятивного снаряда. Как известно, бронепробиваемость кумулятивного снаряда снижается в несколько раз, если при встрече с препятствием он вращается. Выпущенный из нарезной пушки снаряд вращается в полете со скоростью 17 000 — 18 000 об/мин. В боеприпасе к французской 105-мм танковой пушке кумулятивный заряд помещен в капсулу, установленную внутри корпуса на шарикоподшипниках. В полете вращается только корпус снаряда, заряд же остается неподвижным. Метод сколь оригинальный, столь и дорогой. Стоимость одного такого снаряда в несколько раз выше стоимости обычного, без подшипников. Возможна стрельба снарядами и из боекомплекта английской 105-мм танковой пушки L7. Выброс стреляных гильз производится через лючок в левом борту башни. С основным орудием спарен 12,7-мм пулемет (установлен слева от орудия). В данном случае термин «спарен» не совсем верен. Крупнокалиберный пулемет может блокироваться с основным орудием, но может наводиться в вертикальной плоскости и раздельно. Пулемет смонтирован в раздельной бронемаске с увеличенным до +40° углом возвышения, за счет чего из него возможна стрельба по низколетящим воздушным целям. На командирской башенке смонтирован пулемет NF1 калибра 7,62 мм (скорострельность — 900 выстр./мин, начальная скорость пули — 815 м/с, боекомплект — 2050 патронов). Пулемет имеет механическое дистанционное управление, стрельбу из него могут вести командир и наводчик. По бортам башни смонтировано по два дымовых гранатомета калибра 80 мм.

Справа от орудия находятся места наводчика и командира танка, слева — заряжающего. Заряжающий также выполняет обязанности радиста. В крыше башни имеются два люка — командира и заряжающего.

В башне смонтирован командирский оптический монокулярный прицел-дальномер М208, работающий по принципу совмещения изображений; его база — 2 м, увеличение — 12х, диапазон измеряемых дальностей — от 600 до 3500 м. При ведении стрельбы из 105-мм орудия в темное время суток используется активный ИК-прицел ОВ-17-А с 4-кратным увеличением. У наводчика установлен жестко связанный с орудием телескопический прицел М271.

«Леклерк» и другие французские основные боевые танки

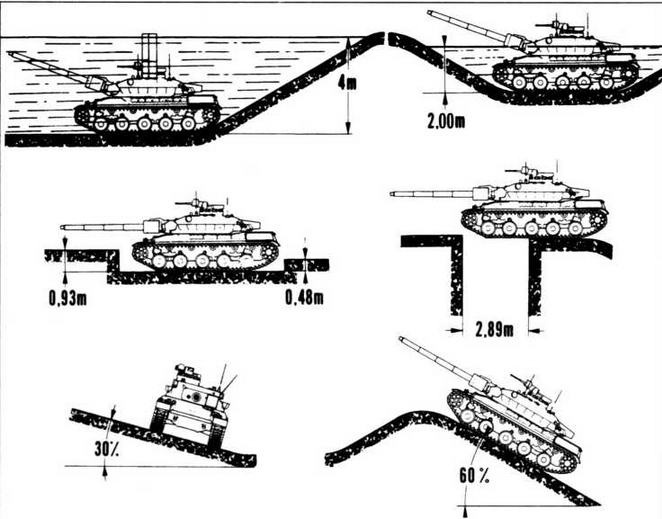

Показатели проходимости танка АМХ-30

«Леклерк» и другие французские основные боевые танки

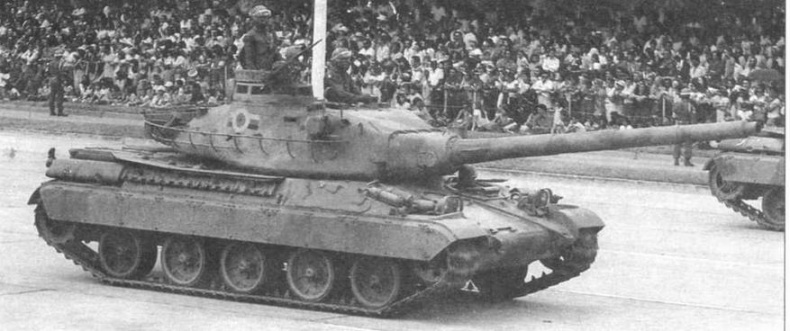

Танк АМХ-30 армии Венесуэлы

«Леклерк» и другие французские основные боевые танки

На большие расстояния танки АМХ-30 перевозились с помощью транспортеров

«Леклерк» и другие французские основные боевые танки

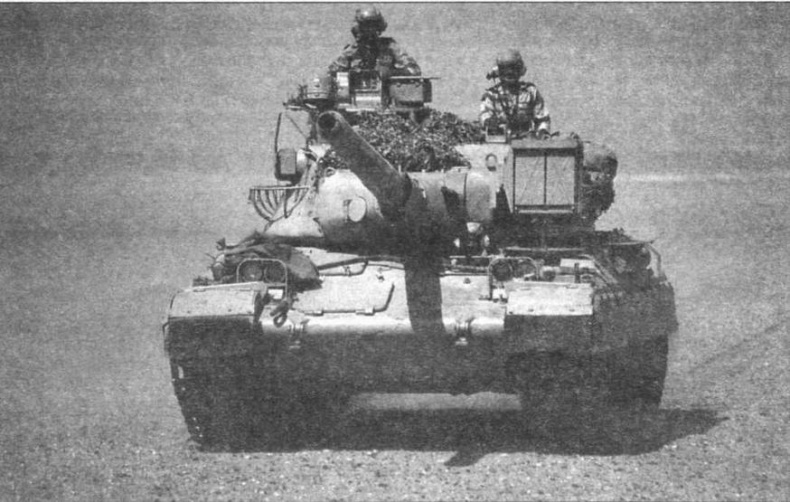

Саудовский АМХ-30 движется по пустыне


Для наведения в дневных условиях спаренного пулемета применяется прицел М267, увеличение прицела — 10х, а ночью — активный ИК-прицел ОВ-23-А с 4-кратным увеличением. Подсветка прицела ОВ-23-А может осуществляться основным прожектором РН-9-В или спаренным с 7,62-мм пулеметом прожектором РН-9-А диаметром 230 мм. Командирская башенка ТОР-7 вращается в направлении, противоположном направлению разворота башни. По периметру командирской башенки смонтировано десять перископических наблюдательных приборов М268, на командирской башенке перед люком — один бинокулярный наблюдательный прибор М267. Один перископический смотровой прибор М223 установлен у наводчика, два — у заряжающего, кроме того, для наблюдения за местностью наводчик и заряжающий могут использовать по одному панорамному перископическому прибору М282.

Привод разворота башни электрогидравлический.

По бортам башни смонтировано ограждение-корзина для складирования имущества экипажа и снаряжения.

В моторно-трансмиссионном отделении установлен единый конструкционный блок из двигателя и трансмиссии. Двигатель — четырехтактный двенадцатицилиндровый (с оппозитным горизонтальным расположением цилиндров) многотопливный дизель жидкостного охлаждения HS110-2 мощностью 720 л.с. Дизель может работать на соляре, керосине и бензине. Запуск осуществляется электростартером. Глушители расположены по бортам моторнотрансмиссионного отделения на крыльях ближе к корме. Трансмиссия — механическая 5SD-200D, имеет пять передач переднего и пять заднего хода. Топливные баки суммарной емкостью 960 л находятся в отделении управления и в моторно-трансмиссионном отделении. Ходовая часть танка включает по пять опорных катков на борт. Подвеска опорных катков — торсионная. Опорные катки — двухскатные с резиновыми бандажами. Диски опорных катков изготовлены из алюминиевого сплава, ступицы — стальные. Балансиры первого и третьего опорных катков установлены против хода, остальных катков — по ходу танка. Первый и пятый узлы подвески снабжены гидравлическими амортизаторами. Двухскатные направляющие колеса также имеют резиновые бандажи; диски направляющих колес выполнены из алюминиевого сплава, ступицы — стальные. Ведущие колеса (количество зубьев — 13) заднего расположения изготовлены из стали. Имеется десять поддерживающих роликов (по пять на борт) с внутренней амортизацией. Гусеницы — с открытыми шарнирами последовательного типа, траки — с резиновыми асфальтоходными подушками. Ресурс элементов ходовой части составляет 2 — 5 тыс. км пробега.

Танк оснащен системой защиты от оружия массового поражения и автоматической системой пожаротушения.

Фильтро-вентиляционная установка системы защиты от оружия массового поражения установлена в кормовой нише башни.

В состав электрооборудования входят 24-вольтовый генератор мощностью 10,5 кВт и восемь аккумуляторных батарей суммарной емкостью 380 А ч.

«Леклерк» и другие французские основные боевые танки

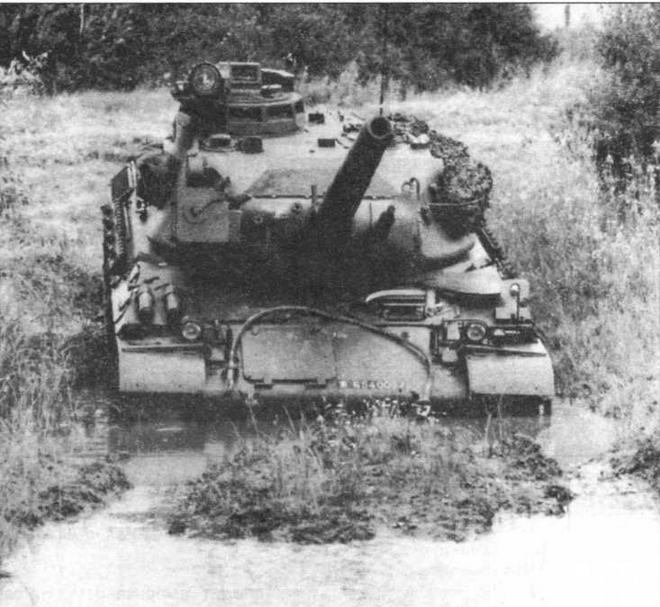

Основной боевой танк АМХ-30В2 на полигоне


Танк АМХ-30 способен преодолевать по дну водные преграды глубиной до 5 м. Подготовка к форсированию водной преграды занимает 10 мин. На башне вместо перископического наблюдательного прибора заряжающего монтируется воздухозаборная труба, изготовленная из стеклопластика. В походном положении она крепится на корме башни. Для выдерживания направления движения по дну у механика- водителя установлен гирополукомпас. Перед форсированием экипаж герметизирует машину, закрывает ствол орудия заглушкой и приводит в немедленную готовность к использованию индивидуальные кислородные дыхательные приборы.

Решение о начале серийного производства танков АМХ-30 приняли в июле 1963 года. Первый танк вышел из ворот завода в Роанне в июне 1966 года. Завод L'Atelier de Construction de Roann был основан известным французским предпринимателем Андрэ Ситроеном в 1917 году. Первоначально здесь изготавливали артиллерийские боеприпасы, выпуск и ремонт бронетехники наладили в 1952 году в кооперации с фирмой L'Atelier de Construction d’lssyles- Moulineaux (АМХ). Выпуском основных боевых танков АМХ-30 было загружено примерно 45% производственных мощностей завода. Здесь изготавливались корпуса танков, велась окончательная сборка и испытания готовой продукции. Двигатели HS110 по лицензии фирмы «Испано- Сюиза» выпускал завод L'Atelier de Construction de Lim ges, башни и бронелисты — L’Atelier de Construction de Tarbes, вооружение — L’Atelier de Construction de Bourges. Оптические приборы поставляло предприятие L’Atelier de Construction de Puteaux, радиоэлектронное оборудование — La Section d’Etudes et abrications des Telecommunications. Стоит отметить, что все основные компоненты танка и сама сборка производились государственными предприятиями, а не частными фирмами. Средний темп производства составлял десять танков в месяц.
