Доступ к двигателю для ремонта и технического обслуживания обеспечивали эксплуатационные люки в стенках и крыше моторного отсека. Функцию передней стенки последнего выполняло бронированное жалюзи с узкими горизонтальными пластинами, через которое охлаждающий воздух поступал к двигателю. Позади моторного отсека находилось отделение управления; здесь слева располагался водитель, а справа от него — командир машины. В боевой обстановке обзор им обеспечивали смотровые щели со сменными стеклопакетами в лобовом листе. Все пространство за спинками передних сидений занимало открытое десантное отделение, оборудованное средствами связи и наблюдения.

В трехосной неполноприводной (6x4) ходовой части с подвеской на полуэллиптических листовых рессорах использовались односкатные колеса с пневматическими шинами. Как передние, так и задние колеса были прикрыты плоскими угловатыми крыльями, причем задние использовались в качестве полок, на которых крепились ящики с запасными частями, инструментом и прочим снаряжением.

В 1941 — 1942 годах фирма Daimler- Benz изготовила 58 штабных бронемашин Sd.Kfz.247 Ausf.B. Базой для них послужило полноприводное четырехколесное шасси Horsh 801 /EG 1. Это шасси использовалось для производства легких бронеавтомобилей Sd.Kfz.221. Его особенность заключалась в заднем расположении двигателя, что не устраивало конструкторов фирмы Daimler-Benz, поэтому мотор они перенесли вперед.

Штабной бронеавтомобиль Sd.Kfz.247. Ausf.B был построен по компоновочной схеме с передним расположением двигателя и двумя ведущими осями. Корпус машины изготавливался из 8-мм листов катаной брони, приваривавшихся к каркасу из тавровых и уголковых стальных профилей. Крыша над отделением управления имела толщину 6 мм, днище — 5 мм. Все бронелисты располагались под рациональными углами наклона. К раме шасси корпус крепился с помощью болтов.

В отделении управления, частично прикрытом сверху крышей, слева размещался водитель, справа — командир машины. Обзор им обеспечивали два прямоугольных окна в лобовом листе корпуса и маленькие смотровые окна в бортах отделения управления, которые в боевых условиях закрывались бронекрышками со смотровыми щелями, оборудованными стеклопакетами. За отделением управления находилось открытое десантное отделение, рассчитанное на четырех человек, как правило, штабных офицеров и радиста. Там же была установлена радиостанция Fu Spr Ger «f», укомплектованная штыревой антенной с «метелкой». Обзор из десантного отделения обеспечивали четыре смотровых окна в стенках корпуса. В случае непогоды над десантным отделением на трех дугах разворачивался брезентовый тент с четырьмя круглыми целлулоидными окнами.

Бронеавтомобили вермахта

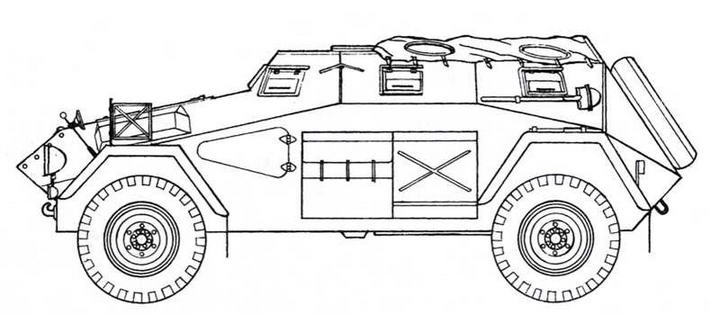

Sd.Kfz.247 Ausf.B

Бронеавтомобили вермахта

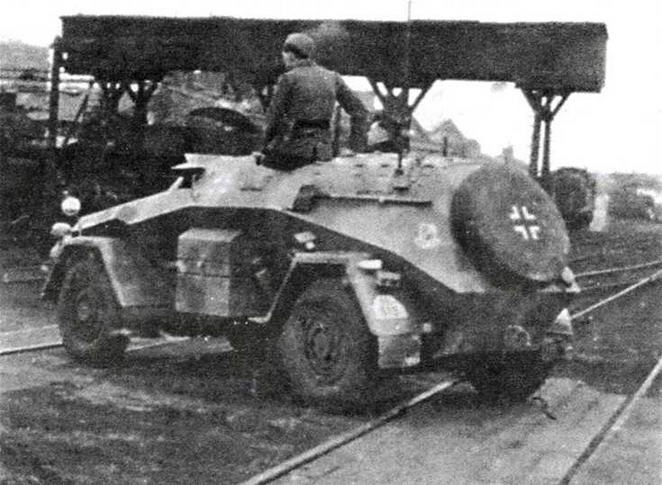

Штабной бронеавтомобиль Sd.Kfz.247 Ausf.B из состава 1-й танковой дивизии СС «Лейб-штандарт «Адольф Гитлер». Франция, 1944 год. Эмблема дивизии хорошо видна на кормовом листе корпуса, слева от запасного колеса


Переднюю часть корпуса бронеавтомобиля занимало моторно-трансмиссионное отделение, в котором был установлен 8-цилиндровый V-образный карбюраторный двигатель жидкостного охлаждения Horsh V8-108. Мотор при рабочем объеме 3517 см³ развивал мощность 75 л.с. Силовая установка позволяла бронемашине боевой массой 4,46 т двигаться по шоссейным дорогам с максимальной скоростью 80 км/ч, при езде со скоростью свыше 25 км/ч привод на задние колеса можно было отключать. Все колеса были управляемыми, имели независимую подвеску и «обувались» в шины низкого давления размером 210-18. Торможение осуществлялось с помощью гидравлических тормозов.

Штатное вооружение на бронеавтомобиле отсутствовало.

Бронеавтомобили Sd.Kfz.247 Ausf.A и В использовались в качестве командирских и штабных машин в разведывательных подразделениях танковых дивизий Вермахта и войск СС.

В частности, в состав разведывательного батальона танковой или моторизованной дивизии входил один такой бронеавтомобиль.


Тяжелые бронеавтомобили

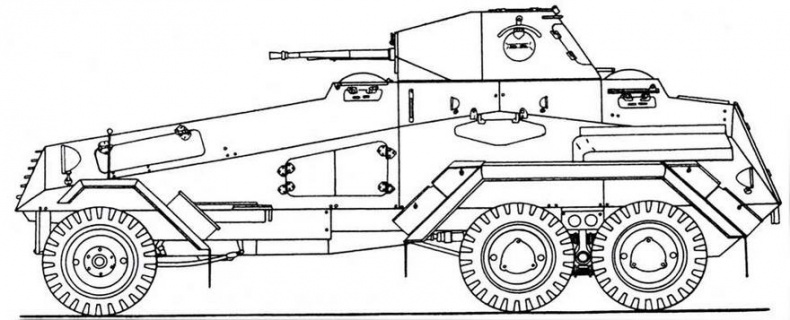

Sd.Kfz.231 (6-Rad)

Скромный бюджет Рейхсвера в начале 1930-х годов не позволил немецкой армии обзавестись перспективными четырехосными бронеавтомобилями. Предпочтение отдавалось более простым и дешевым образцам, созданным на базе стандартных трехосных грузовых шасси (6x4), оборудованных дополнительными задними постами управления.

На совещании, состоявшемся в Министерстве вооружений 14 февраля 1930 года, было принято решение продолжить начатые в 1929 году эксперименты с 1,5-тонными шасси коммерческих грузовиков, дабы определить пригодность этих машин для создания на их базе бронеавтомобилей. Объектом внимания стали следующие трехосные шасси: G-3 фирмы Daimler-Benz AG, G-31 фирмы Bussing-NAG и М-206 фирмы Magirus.

Первым испытали G-3, которое представляло собой модификацию серийного коммерческого шасси и имело большую базу (3200+950 мм) при массе 2,2 т. В кормовой его части смонтировали дополнительный механизм управления, использовавшийся при езде задним ходом. Возле обеих рулевых колонок находились конические передачи, соединенные карданным валом. С помощью этого устройства действия рулей синхронизировались.

Передняя рулевая колонка располагалась под большим углом наклона, позволявшим ей вписаться в конфигурацию кузова.

Бронеавтомобили вермахта

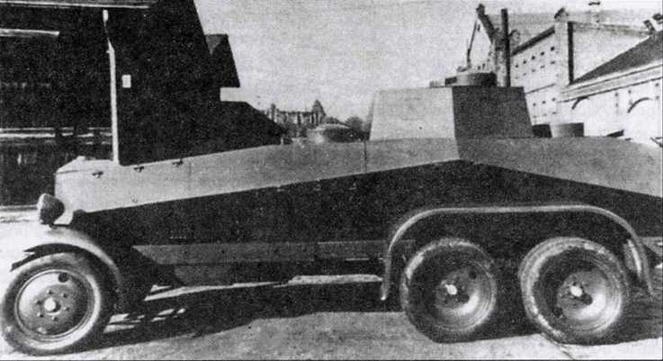

Опытный образец бронекорпуса, изготовленного фирмой Deutsche Werke в Киле

Бронеавтомобили вермахта

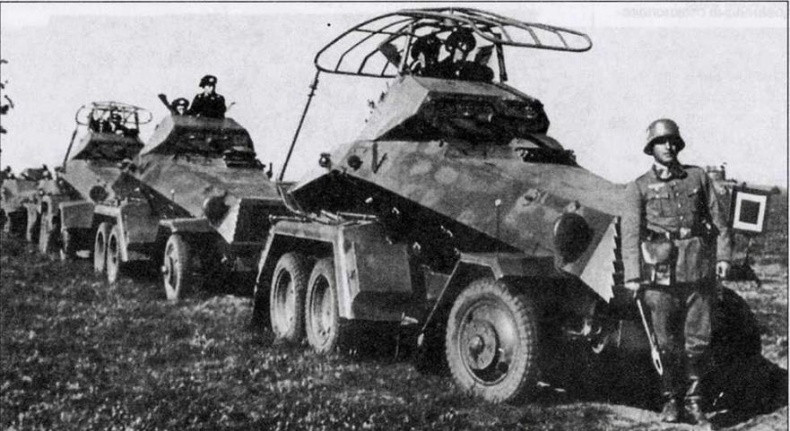

Бронеавтомобили Sd.Kfz.231 (б-Rad) и Sd.Kfz.232 (6-Rad) во время тактических занятий. Германия, 1936 год


На шасси G-3 установили бронекорпус массой 2,3 т, сконструированный фирмой Deutsche Werke AG в Киле. Так появился первый прототип бронеавтомобиля с колесной формулой 6x4. Машина была вооружена одним 7,92-мм пулеметом MG 13, установленным во вращающейся башне.

Испытания показали, что передняя ось перегружена, а слишком большая база отрицательно сказывается на проходимости машины. Система охлаждения двигателя получилась неэффективной, требовалось увеличить поверхность и объем радиаторов минимум на 20%.

В марте 1931 года фирма Daimler- Benz представила модификацию G-3, первоначально имевшую обозначение G-4, а с мая 1931 года — G-За. Новое шасси уже было избавлено от недостатков предыдущего. Кроме того, оно отличалось усиленной подвеской, а коробка передач имела реверс, позволявший двигаться задним ходом на тех же передачах, что и при езде вперед.
