Дальность стрельбы из пушки с помощью телескопического прицела — 6900 м; с помощью бокового уровня — до 14 600 м. Дальность прямого выстрела при высоте цели 2 м составляет: бронебойным снарядом — 1000 м; осколочно-фугасной гранатой —1100 м.
Горизонтальный угол обстрела из пушки и спаренного пулемета равен 360°, угол возвышения — +18°, склонения — -5°. Непоражаемое пространство перед танком: для пушки — 20 м, для пулемета— 21 м. Прицельная скорострельность при стрельбе с места — до 7 выстр./мин, с ходу — до 4 выстр./мин.

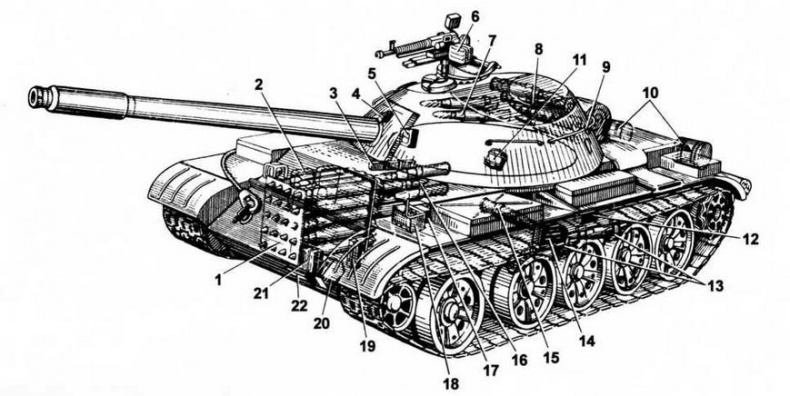

Размещение боекомплекта в танке:
1 — основная стеллажная укладка на 20 выстрелов; 2 — стеллаж на четыре магазин-коробки для пулемета; 3 — стеллаж для ручных гранат Ф-1; 4 — сумка с магазинами к автомату Калашникова; 5 — магазин-коробка для пулемета; 6 — магазин-коробка для пулемета ДШК; 7 — хомутиковая укладка на два выстрела; 8 — стеллажная укладка на пять выстрелов; 9 — сумка с патронами для сигнального пистолета; 10—большие дымовые шашки; 11 — магазинкоробка для спаренного пулемета; 12 — стеллаж для ручных гранат; 13 — хомутиковая укладка на два выстрела; 14 — магазин-коробка для пулемета ДШК; 15 — хомутиковая укладка для одного выстрела; 16 — хомутиковая укладка на четыре выстрела; 17 — стеллаж магазин-коробки для пулемета ДШК; 18 — стеллаж на четыре магазин-коробки для спаренного пулемета; 19 — магазин-коробки для курсового пулемета; 20 — магазин-коробки для пулемета ДШК; 21 — магазин-коробки для курсового пулемета; 22 — магазин-коробка для спаренного пулемета
Спусковой механизм пушки состоит из электрического и механического (ручного) спусков. Рычаг электроспуска смонтирован на рукоятке маховика подъемного механизма.
Наибольшая прицельная дальность стрельбы из спаренного пулемета — 2200 м. Стрельбу из спаренного пулемета ведет наводчик. Заряжание и взведение пулемета производит заряжающий.
Курсовой пулемет СГМТ установлен внутри танка справа от механика-водителя. Пулемет установлен по курсу танка и самостоятельного сектора обстрела не имеет, поэтому наведение пулемета в цель осуществляет механик-водитель поворотом танка. Он же ведет стрельбу из курсового пулемета, нажимая большим пальцем правой руки кнопку, расположенную в верхней части правого рычага управления танком. Спуск подвижных частей пулемета осуществляется электроспуском, а взведение подвижных частей производится механиком- водителем с помощью специального привода.
На башне танка во вращающейся турели люка заряжающего установлен 12,7-мм модернизированный зенитный пулемет ДШКМ обр. 1938/46 г. Стрельбу из пулемета ведет заряжающий, стоя на сиденье. Горизонтальный угол наведения пулемета — 360°, угол возвышения— 82°, склонения — 4°30'. Прицельная дальность стрельбы из зенитного пулемета — 3500 м.
Стрельба из пушки и спаренного пулемета ведется с помощью телескопического шарнирного монокулярного прицела ТШ-2А-22 со сменным увеличением (3,5х и 7х). Для стрельбы с закрытых позиций применяются боковой уровень и азимутальный указатель.
На танке Т-54А установлен электрогидравлический стабилизатор СТП-1 «Горизонт». Стабилизатор обеспечивает угловые скорости наведения пушки в вертикальной плоскости от 0,07 до 4,5 град/с.
Боекомплект пушки Д-10ТГ включает 34 унитарных выстрела, из них 20 — с осколочно-фугасными и 14 — с бронебойно-трассирующими снарядами. Выстрелы размещены в специальных укладках в корпусе и башне танка. Основная стеллажная укладка на 20 выстрелов помещается в носовой части корпуса. Стеллажная укладка на пять выстрелов расположена в нише башни. Хомутиковые укладки на девять выстрелов расположены: на левом (два выстрела) и правом (четыре выстрела) бортах корпуса танка; на днище у перегородки силового отделения (один выстрел); на правом борту башни танка (два выстрела).
Боекомплект пулеметов СГМТ состоит из 3500 патронов (14 лент в магазинах-коробках). Боекомплект пулемета ДШКМ включает в себя 200 патронов (4 ленты в магазинах-коробках). Кроме того, в танке укладываются автомат АК-47 и 300 патронов к нему, 20 ручных гранат Ф-1, сигнальный пистолет и 12 патронов к нему.

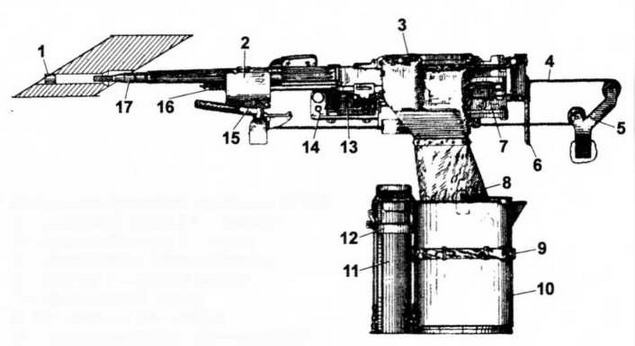

Установка курсового пулемета СГМТ:
1 — резиновая пробка; 2 — щиток; 3 — приемный кожух; 4 — трос; 5 — кронштейн с блоком роликов; 6 — кабель; 7—задний ползун; 8 — брезентовый рукав; 9, 12 — ремень; 10—ведро; II — магазин-коробка; 13 — передний ползун; 14 — кронштейн; 15 — рукоятка взвода; 16 — пружина; 17 — наконечник
Танки Т-54Б преодолевают водную преграду
| Выстрелы к 100-мм пушке Д-10Т |
| Тип выстрела |
Индекс выстрела |
Индекс снаряда |
Масса снаряда, кг |
Масса выстрела, кг |
Начальная скорость, м/с |
| Унитарный патрон с бронебойно-трассирующим снарядом |
УБР-412Д |
БР-412Д |
15,88 |
30.4 |
887 |
| Унитарный патрон с бронебойно-трассирующим снарядом с баллистическим наконечником |
УБР-412Б |
БР-412Б |
15,88 |
30,1 |
895 |
| Унитарный патрон с бронебойно-трассирующим остроголовым снарядом |
УБР-412 |
БР-412 |
15,88 |
30,1 |
895 |
| Унитарный патрон с осколочно-фугасной гранатой с полным зарядом |
УОФ-412 |
ОФ-412 |
15,6 |
30,2 |
900 |
| Унитарный патрон с осколочно-фугасной гранатой с уменьшенным зарядом |
УОФ-41У2 |
ОФ-412У |
15,6 |
27 |
|
ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке Т-54А установлен 12-цилиндровый V-образный четырехтактный быстроходный бескомпрессорный дизель жидкостного охлаждения В-54 максимальной мощностью 520 л.с. при 2000 об/мин. Рабочий объем двигателя 38 880 см3. Степень сжатия — 15. Масса двигателя 895 кг. Двигатель установлен в силовом отделении танка перпендикулярно к его продольной оси на раме, приваренной к днищу корпуса.
Топливо — дизельное; летом—ДЛ, зимой — ДЗ или ДА (при температуре ниже 30°С). В систему питания двигателя входят четыре внутренних топливных бака общей емкостью 532 л и три размещенных на правой надгусеничной полке наружных топливных бака общей емкостью 285 л. Все баки для предохранения от коррозии внутри покрыты бакелитовым лаком, а снаружи окрашены краской.
Система смазки — циркуляционная комбинированная. Масляный насос — шестеренчатый, трехсекционный (одна секция нагнетающая и две откачивающие). Емкость системы — 82 л. Заправочная емкость масляного бака — 60 л. Емкость наружного масляного бака — 35 л (к системе смазки не подключен).
