Трансмиссия состояла из многодискового главного фрикциона сухого трения, пятиступенчатой коробки передач, двух бортовых фрикционов и двух однорядных бортовых редукторов. Для управления движением машины применялись пневматические сервоприводы.

Подвеска САУ, в отличие от базовой машины, была индивидуальной, торсионной. Комплект подвески изготовил ЛКЗ. Со стороны каждого борта находилось восемь опорных и пять поддерживающих катков с наружной амортизацией. Ведущие колеса заднего расположения имели цевочное зацепление. На машине применялся механизм натяжения гусениц винтового типа с приводом изнутри отделения управления.

Для внешней и внутренней связи машина оборудовалась радиостанцией 71-ТК-З и переговорным устройством ТПУ-6.

Бронекорпус T-100-Y поступил с Ижорского завода 24 февраля, а 1 марта началась сборка машины. 14 марта готовая САУ совершила свой первый выезд. Но война к этому времени уже закончилась и испытать T-100-Y в боевой обстановке не удалось.

Самоходная установка T-100-Y также попала в Кубинку летом 1940 года. В ноябре 1941-го и вместе со 152-мм опытными экземплярами САУ СУ-14 и СУ-14-1 ввели в состав самоходного артиллерийского дивизиона особого назначения. Однако сведений о боевом применении этой машины обнаружить не удалось, но она сохранилась до настоящего времени и находится в экспозиции Военно-исторического музея бронетанкового вооружения и техники в подмосковной Кубинке.

Тяжелые САУ Красной Армии

T-100-Y


Еще одной боевой машиной, спроектированной с учетом опыта советско- финской войны, стала самоходная установка «объект 212А» — 152-мм пушка Бр-2 на шасси танка КВ. Она была разработана в СКБ-4 ЛКЗ, возглавляемом П.Ф.Федоровым, под общим руководством Ж.Я.Котина в 1939 году. Ведущий инженер машины — Ц.Н.Гольбурт.

По своей компоновочной схеме самоходная установка была выполнена с передним расположением трансмиссионного и моторного отделений, а боевого отделения — в средней и кормовой части машины. Отделение управления, в котором размещались механик-водитель и стрелок-радист, находилось между трансмиссионным и моторным отделениями. Экипаж состоял из семи человек. Элементы ходовой части, а также ряд других узлов и агрегатов целиком заимствовались у танка КВ.

Броневая защита корпуса и боевой рубки была выполнена из катаных броневых листов толщиной 20, 30, 50 и 60 мм, имевших рациональные углы наклона к вертикали. Броневые листы соединялись между собой сваркой.

В боевой рубке на тумбе устанавливалась 152-мм пушка Бр-2, для стрельбы из которой использовался телескопический прицел. Углы вертикального наведения составляли от -3° до +15°, горизонтального наведения — в секторе 8°. Для облегчения заряжания предусматривался специальный лоток, аналогичный лотку артиллерийской системы М-10 в тяжелом танке КВ-2. Бронебойный снаряд пушки Бр-2 массой 51,07 кг и начальной скоростью 860 м/с пробивал 40-мм броневую плиту на дальности 5000 м.

Вспомогательное вооружение состояло из трех 7,62-мм пулеметов ДТ: курсового, расположенного у радиста в шаровой установке лобового листа, кормового — в боевой рубке и зенитного. Боекомплект машины включал 47 выстрелов раздельного гильзового заряжания к пушке и 3000 патронов к пулеметам.

Тяжелые САУ Красной Армии

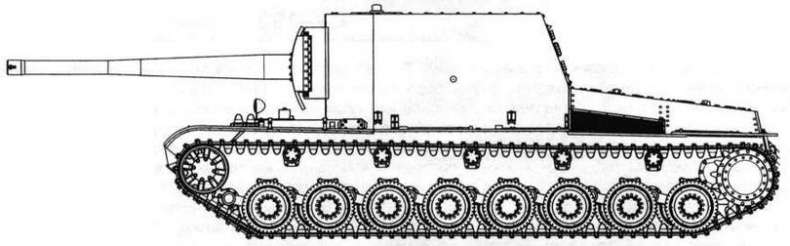

Объект 212


На машине предполагалось установить четырехтактный двенадцатицилиндровый V-образный дизель типа В-2 с приводным центробежным нагнетателем мощностью 850 л.с., который позволял бы 65-тонной самоходной установке развивать скорость до 35 км/ч. Емкость топливных баков — 845 л. Согласно расчетам, запас хода установки по шоссе достигал 200 км.

Ходовая часть, применительно к одному борту, состояла из семи опорных катков с внутренней амортизацией, ведущего колеса переднего расположения, направляющего колеса с винтовым механизмом натяжения гусениц, четырех поддерживающих катков. Подвеска — индивидуальная торсионная. Гусеница — мелкозвенчатая. Ширина трака гусеницы равнялась 660 мм.

Для внешней связи предусматривалось использование радиостанции 71-ТК-ЗМ.

В декабре 1940 года чертежи бронекорпуса «объекта 212А» передали на Ижорский завод. Однако из-за загруженности последнего изготовление бронекорпуса сильно затянулось, и он был готов лишь в июне 1941 года. Но в это время Кировский завод спешно вел подготовку производства тяжелого танка КВ-3, и ему было не до САУ. Поэтому работы по «объекту 212А» шли очень медленно, а после начала войны их и вовсе прекратили.


СУ-152

В начальный период Великой Отечественной войны тяжелые самоходно-артиллерийские установки проектировались и создавались на базе тяжелого танка КВ.

Так, в ноябре 1941 года, практически сразу же после эвакуации из Ленинграда и развертывания производства КВ в Челябинске, СКБ-2 начало работы над усилением вооружения тяжелого танка. Первым проектом стала попытка создания «малоуязвимой артиллерийской машины сопровождения танков с большой скорострельностью (12 — 15 выстр./мин) и возможностью производства одновременного залпа». Необходимость создания САУ, предназначавшейся для сопровождения танков в наступлении, была вызвана настоятельными просьбами, приходившими в НКТП с фронта от танковых командиров разного ранга. Проектирование этой машины велось одновременно в Челябинске на ЧКЗ и в Свердловске на УЗТМ под общим руководством Ж.Я.Котина. Разработку установки вооружения от УЗТМ вели К.Н.Ильин и Г.С.Ефимов, от ЧКЗ — Г.Н.Москвин. Корпус с боевым отделением проектировался Кировским заводом; ведущий инженер машины — Л.Е.Сычев.

Учитывая сжатые сроки проектирования, в качестве шасси взяли без изменений ходовую часть танка КВ-1. В передней части корпуса смонтировали боевую рубку, сваренную из 75-мм броневых листов. Кроме того, лобовые листы корпуса и рубки усилили 20-мм броневыми экранами. Рубка была шире корпуса, поэтому с бортов выходила за его габариты и нависала над гусеницами. Из-за больших, по сравнению с танком, габаритов вооружения в машине пришлось изменить расположение топливных и масляных баков.

Тяжелые САУ Красной Армии

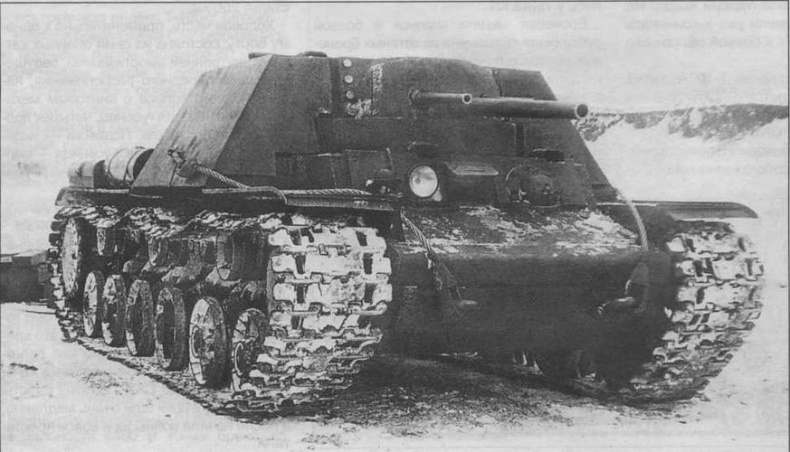

Первый вариант артсамохода КВ-7 (с двумя 45-мм и одной 76-мм пушками) во время испытаний на полигоне. Зима 1942 года


Артиллерийские орудия, согласно заданию, должны были быть смонтированы в едином блоке. Предполагалось, что одна машина, вооруженная тремя пушками, сможет более эффективно обеспечить поражение различных целей при сопровождении танков. В итоге вооружение машины состояло из строенных на общей люльке одной 76-мм танковой пушки Ф-34 и двух 45-мм танковых пушек 20К обр. 1932/34 г. Конструкция установки позволяла производить одновременный залп из трех орудий или вести одиночный огонь из любого из них. Общая люлька с полосками и гнездами для крепления противооткатных устройств всех трех орудий имела возможность с помощью подъемного механизма вертикально вращаться на горизонтальных цапфах, закрепленных в массивной рамке. В свою очередь, рамка могла с помощью поворотного механизма горизонтально вращаться на вертикальных цапфах, закрепленных в неподвижной бронировке, установленной на корпусе машины. Таким образом, наведение всех трех орудий производилось одновременно общими механизмами. Вертикальный угол наведения составлял от +15° до -5°, горизонтальный — 15°, то есть по 7°30’ в каждую сторону. Неподвижная бронировка прикрывалась подвижным щитом толщиной 100 мм. Зазор между подвижной бронировкой и корпусом машины был защищен броневым прикрытием. При стрельбе из пушек использовался телескопический прицел ТМФД-7. Вспомогательным вооружением служили два пулемета ДТ, установленные в шаровых опорах: один — в лобовом листе корпуса, второй — в кормовом листе боевой рубки. Боекомплект машины состоял из 93 выстрелов калибра 76 мм, 200 выстрелов калибра 45 мм и 3591 патрона к пулеметам ДТ. Экипаж установки включал шесть человек. Механик-водитель и стрелок радист находились в отделении управления аналогично танку КВ-1. В боевом отделении слева от орудий размещался наводчик, за ним — первый заряжающий, справа от орудий впереди — командир машины, за ним — второй заряжающий.
