«Крусейдер» и другие

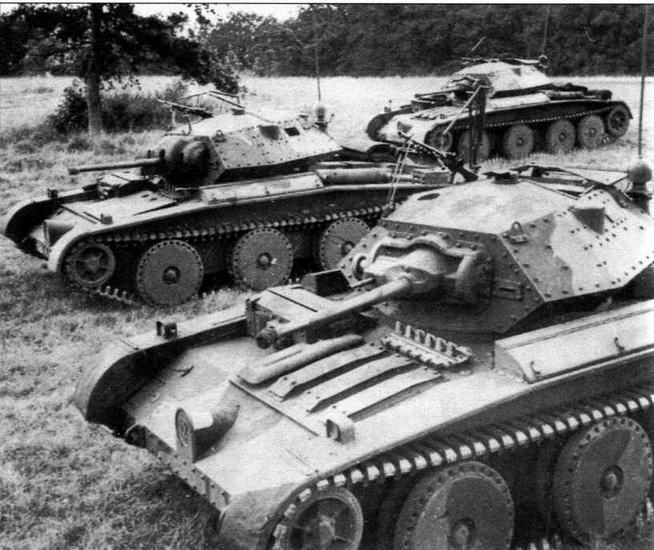

Танки «Ковенантер» раннего выпуска. Машины отличаются друг от друга формой литой маски (у танка посередине она более позднего образца) и бронеколпаков над окнами воздухопритока к радиаторам. Все танки оснащены зенитными установками Lakeman

«Крусейдер» и другие

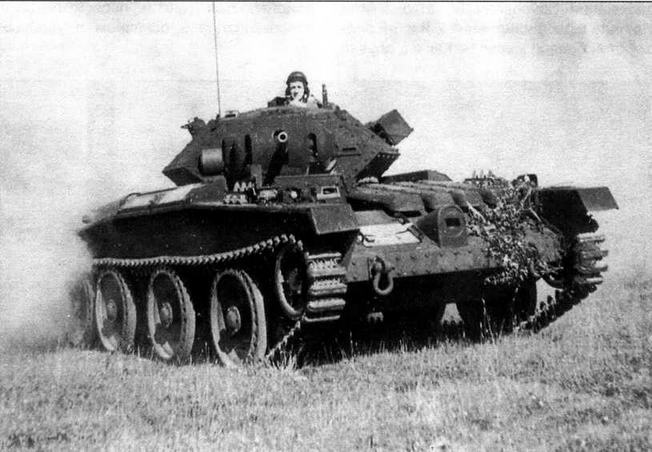

Танк «Ковенантер» в клубах выхлопного дыма идет в учебную атаку. Характерной формы выступ на верхнем лобовом листе корпуса — кожух фары. На этом танке отсутствуют защитные диски на опорных катках


Механик-водитель располагался в передней правой части корпуса в бронированной рубке, закрытой двухстворчатой складывающейся крышкой. В лобовом листе рубки имелся прибор наблюдения, смонтированный в небольшой откидной бронедверце. Справа от него находился лючок для стрельбы из револьвера (на прототипе — установка пулемета BESA), также закрывавшийся броневой крышкой. Смотровые приборы размещались в обоих бортах рубки механика-водителя, обеспечивая ему, правда, очень узкие сектора обзора в этих направлениях. Слева от рубки механика-водителя шли окна воздухопритока к радиаторам, закрытые сверху литыми бронеколпаками.

На танке устанавливался 12-цилиндровый горизонтально-оппозитный карбюраторный двигатель Meadows DAV мощностью 300 л.с. при 2400 об/мин. Рабочий объем — 16 204 см3, диаметр цилиндра — 115 мм, ход поршня — 130 мм. Двигатель позволял танку развивать максимальную скорость по шоссе до 50 км/ч.

«Крусейдер» и другие

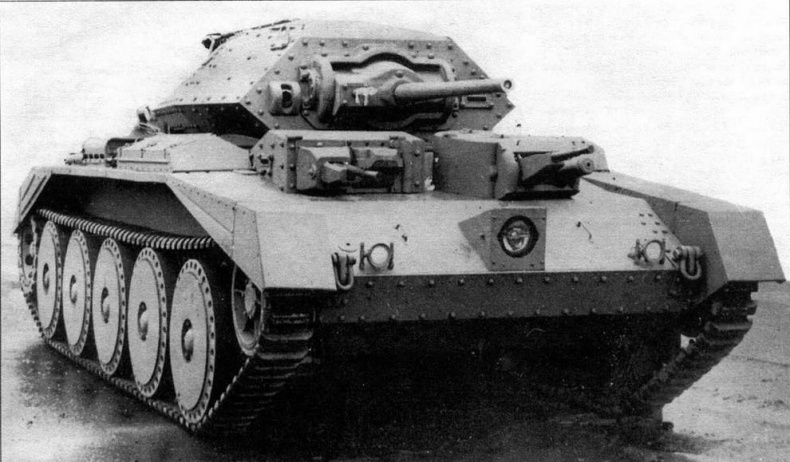

Прототип крейсерского танка Mk VI «Крусейдер». Обращает на себя внимание установка пулемета Besa в рубке механика-водителя, отсутствовавшая на серийных машинах

«Крусейдер» и другие

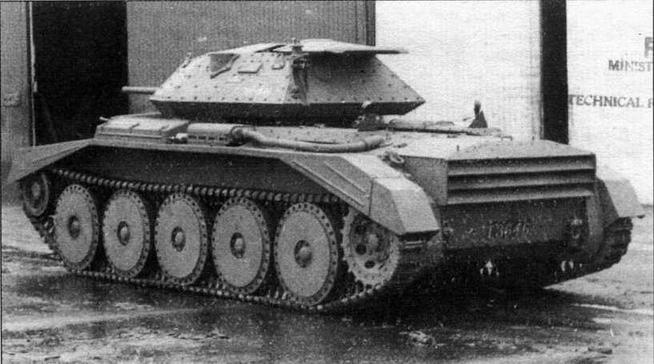

На этом снимке прототипа «Крусейдера» видно еще одно отличие от серийных машин — установка глушителя в средней части надгусеничных полок


Трансмиссия состояла из двухдискового главного фрикциона Borg and Beck, четырехскоростной коробки передач Meadows, планетарного механизма поворота Wilson и бортовых передач. В МТО располагались три топливных бака: два — по обеим сторонам от двигателя и один — под ним. Однако запас топлива был чрезвычайно мал и обеспечивал запас хода всего 161 км.

Ходовая часть, применительно к одному борту, состояла из четырех обрезиненных опорных катков большого диаметра (32 дюйма — 812,8 мм), ведущего колеса со съемными зубчатыми венцами по 20 зубьев каждый и направляющего колеса. Характерной особенностью ходовой части было наличие крупных вентиляционных отверстий в резиновых бандажах опорных катков. Подвеска — индивидуальная, на пружинных цилиндрических рессорах. Гусеничные цепи цевочного зацепления имели ширину 273 мм. На некоторых машинах к наружной части опорных катков крепились стальные диски.

За время серийного производства из заводских цехов фирм-изготовителей вышел 1771 танк четырех модификаций. Значительное количество машин базовой версии Covenanter I в условиях ремонтных мастерских оборудовали дополнительными масляными радиаторами. Эти машины получили обозначение Covenanter II. В отличие от них модель Covenanter III представляла собой новую конструкцию. Изменений, правда, она имела немного: масляные радиаторы разместили по сторонам двигателя, установили усовершенствованные рычаги управления главным фрикционом и измененные колпаки над окнами воздухопритока к радиаторам, сместили ближе к корме глушители. Что касается модификации Covenanter IV, то она объединяла в себе изменения 2-й и 3-й версий этой боевой машины. Как и в случае с более ранними вариантами крейсерских танков, на базе «Ковенантера» выпускались танки огневой поддержки — CS, вооруженные 76-мм гаубицей.

Несмотря на частичное решение технических проблем и дальнейшее совершенствование конструкции, Мк V не стал действующим танком первой линии и использовался в основном в учебных целях.

«Крусейдер» и другие

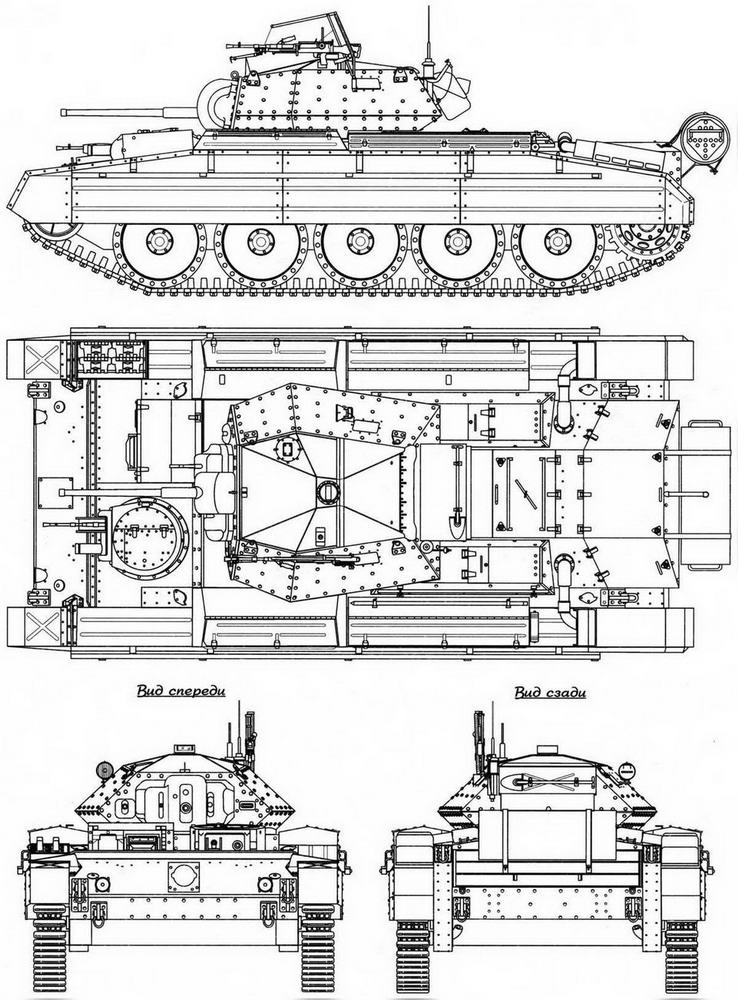

Crusader I

«Крусейдер» и другие

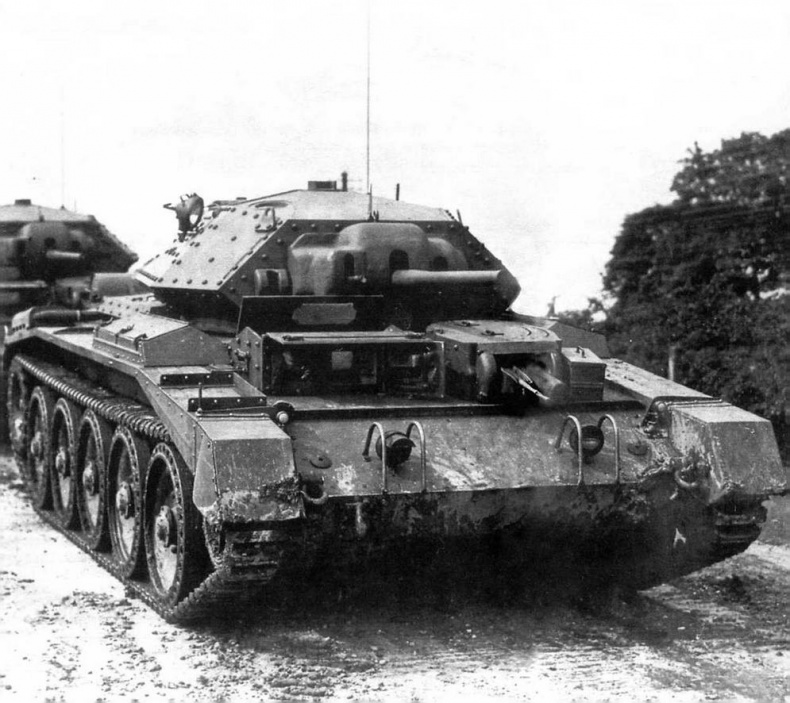

Серийный танк Mk VI «Крусейдер I»


Мк VI Crusader

Принято считать, что крейсерский танк Mk VI(A15) Crusader («Крусейдер» — крестоносец) является дальнейшим развитием танка «Ковенантер». Однако на самом деле это не соответствует действительности. Он создавался одновременно с ним, по аналогичному техзаданию, но фирмой Nuffield Mechanisations and Aero Ltd. Его проект являлся, скорее, развитием конструкции танка А13, чем «Ковенантера», и разрабатывался по настоянию лорда Наффильда, который посчитал, что такой подход будет более перспективным. Последующее развитие событий подтвердило его правоту.

В отличие от всех предыдущих крейсерских танков, «Крусейдер» имел в ходовой части не четыре, а пять опорных катков большого диаметра. Двухслойное бронирование использовалось преимущественно в конструкции башни и рубки механика-водителя, которые были аналогичны таковым у «Ковенантера». Толщина наружного лобового броневого листа башни составляла 32 мм, бортовых — по 14 мм. Соответственно толщина внутренних стальных листов — 19 и 9,5 мм. По-видимому, считая, что раз танк крейсерский, и к тому же еще и тяжелый, и следовательно должен иметь много башен, англичане установили в передней части корпуса, слева от рубки механика- водителя, башенку с пулеметом BESA. И это в 1939 году! По истине, крейсер — так крейсер! Для посадки пулеметчика в башенке изготовили люк, закрывавшийся одностворчатой крышкой, откидывавшейся на петлях вправо.

Силовая установка и трансмиссия располагались в кормовой части танка. Карбюраторный 12-цилиндровый V-образный двигатель жидкостного охлаждения Nuffield-Liberty Mk III мощностью 340 л.с. (250 кВт) при 1550 об/мин позволял боевой машине массой 19,279 т развивать скорость 43 км/ч. Рабочий объем двигателя составлял 27 040 см3. С помощью многодискового главного фрикциона сухого трения крутящий момент от двигателя передавался на 4-скоростную коробку передач Nuffield, планетарный механизм поворота Wilson и бортовые передачи. Пуск двигателя мог осуществляться как электростартером, так и с помощью сжатого воздуха. Емкость топливных баков, размещенных по бокам двигателя, составляла 500 л. Еще 136 л находились в наружном цилиндрическом топливном баке, подключенном к си стеме питания двигателя, на кормовок листе корпуса. Приличный запас топли ва обеспечивал машине и больший, чег. у предшественников, запас хода — 255 км. Радиаторы системы охлаждениг также располагались по бокам от двига теля, а два вентилятора — позади него.

Вооружение танка состояло из 2-фунтовой пушки Mk IX и двух 7,92-мм пулеметов BESA: один — спаренный с пушкой другой — в пулеметной башенке. Угол обстрела последнего составлял 150°. Справа от маски пушки находился 2-дюймовый дымовой гранатомет. На крыше башни мог устанавливаться 7,7-мм пулемет Bren на зенитной установке Lakeman. Боекомплект танка состоял и: 130 выстрелов и 5000 патронов калибре 7,92 мм.
