Механизм выброса состоит из ограждения; рамки; захвата; гильзы с фиксатором взведения и сброса; механизма взвода; захвата с копиром и тягой; стопорного устройства рамки с зацепом, штоком и пружиной; привода рамки с тягой и рычагами; редуктора рамки с электродвигателем; крышки люка с приводом; копира; редуктора люка с электродвигателем; коробки управления и электромонтажного комплекта.

В исходном положении рамка опущена вниз и стопорится зацепом за неподвижное ограждение. Торсион захвата раскручен, дополнительные пружины расслаблены. Защелка под действием пружины коромысла прижата к зубу левого кронштейна захвата. Створка под действием пружины занимает вертикальное положение. Люк выброса закрыт.

При откате ствола во время выстрела вместе с казенником перемещается тяга, шарнирно связанная с копиром, который взводит зацепы захвата, закручивая пластинчатый торсион и растягивая дополнительные пружины. Копир воздействует на кулак захвата до тех пор, пока захват с зацепами не займет положение в плоскости, перпендикулярной к оси канала ствола. При накате ствола (промежуточное положение) штифт копира встречает на пути створку и увлекает ее за собой. Поворачиваясь на своей оси, створка воздействует на зацеп и отклоняет его в направлении перемещения копира, освобождая при этом рамку от стопорения за неподвижное ограждение.

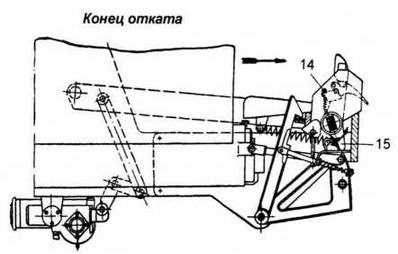

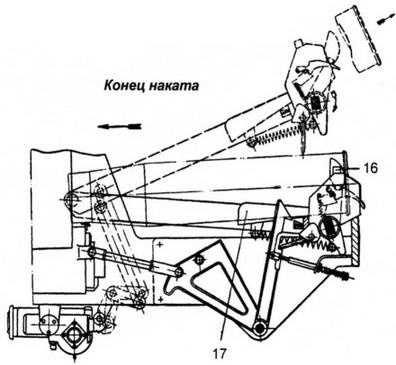

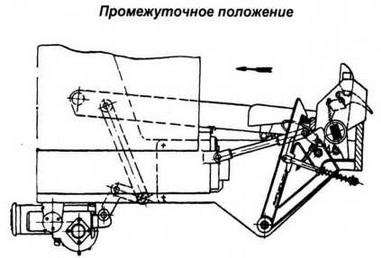

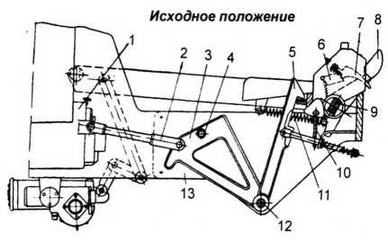

Схема работы механизма выброса:

1 — казенник пушки; 2 — тяга; 3 — копир; 4 — штифт; 5 — зацеп рамки; 6 — коромысло; 7 — защелка; 8 — зацеп захвата; 9 — торсион: 10 — створка; 11 — пружина; 12 — вал; 13 — ограждение: 14 — палец электромагнита; 15 — кулак захвата; 16 — буфер; 17 — лоток

Выстрелы к 115-ММ пушке У-5ТС
Тип снаряда	Индекс снаряда	Индекс выстрела	Масса снаряда, кг	Масса выстрела, кг	Начальная скорость,м/с
Бронебойно-подкалиберный	ЗБМЗ	ЗУБМЗ	5,5	22	1615
	ЗБМ4	ЗУБМ4	5,5	22	1615
	ЗБМ6	ЗУБМ5	5,34	22	1615
	ЗБМ21	ЗУБМ9	6,26	23,5	1600
	ЗБМ23	ЗУБМ13	4,36	24
Кумулятивный	ЗБК4	ЗУБКЗ	12,97	26	900
	ЗБК4М*	ЗУБКЗ	12,97	26	900
	ЗБК15М	ЗУБК7	12,2	26,3	1060
Осколочно-фугасный увеличенной дальности	ЗОФ18	ЗУОФ6	17,86	30,8
Осколочно-фугасный	ЗОФ11	ЗУОФ1	14,86	28	905
	ЗОФ27	ЗУОФ37	17,82	30,75	800
* Кумулятивные снаряды ЗБК4 и ЗБК4М различаются только материалом кумулятивной воронки: первый имеет воронку из стали, второй — из меди. Снаряд с медной воронкой имеет несколько лучшую бронепробиваемость.

Экстрактируемая гильза, попав на приемный лоток, с силой ударяется фланцем в скосы зацепов захвата и, преодолевая сопротивление пружин, раздвигает их в стороны. При этом резиновые буфера ограничивают развод зацепов в стороны и тем самым обеспечивают надежное удержание гильзы после прохождения ее за зацепы захвата. При ударе фланцем о заднюю стенку ограждения гильза включает кнопку запуска электрической схемы. Происходит открывание люка в башне и подъем рамки

на линию выброса. Рамка поднимается до тех пор, пока кулачок не коснется плоскости копира и не включит переключатель ограничения подъема в положение рамки против люка в башне. С включением переключателя подается напряжение на электромагнит сброса, который пальцем освобождает захват с зацепами от удержания его защелкой. Силой взведенного торсиона и пружин гильза выбрасывается через люк наружу. После выброса гильзы рамка опускается в исходное положение и люк в башне закрывается, а все узлы механизма выброса занимают исходное положение.

Боекомплект пулемета ПКТ (или СГМТ) состоит из 2500 патронов (10 лент в магазин-коробках). Боекомплект пулемета ДШКМ (при наличии последнего) включает в себя 300 патронов (6 лент в магазин-коробках).
