Бронетанковая техника Красной Армии, 1939–1945

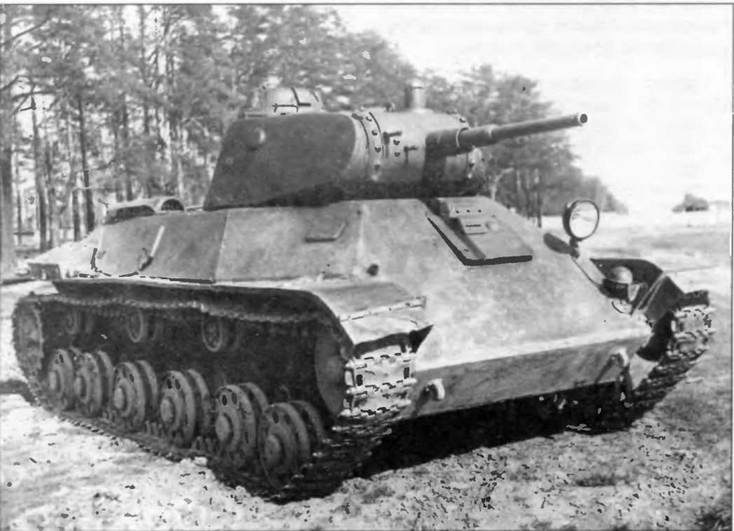

Легкий танк Т-50


Тактико-технические характеристики танка Т-50

БОЕВАЯ МАССА, т 13,8.

ЭКИПАЖ, чел.: 4

ГАБАРИТНЫЕ РАЗМЕРЫ, мм длина — 5300, ширина — 2470, высота — 2165, клиренс — 350.

ВООРУЖЕНИЕ- 1 пушка 20К обр. 1934 г. калибра 45 мм, 2 пулемета ДТ обр 1929 г. калибра 7,62 мм

БОЕКОМПЛЕКТ выстрелов — 150, патронов — 4095.

БРОНИРОВАНИЕ, мм. лоб и борт корпуса — 37, корма — 25-37, крыша и днище — 15, башня — 15 ..37

ДВИГАТЕЛЬ В-4, 6-цилиндровыи дизельный, рядный, жидкостного охлаждения, мощность 300 л.с. (220,8 кВт) при 2000 об/мин, рабочий объем 19 400 см3

ТРАНСМИССИЯ двухдисковый главный фрикцион сухого трения, 4-скоростная коробка передач, бортовые фрикционы, бортовые передачи

ХОДОВАЯ ЧАСТЬ: шесть необрезиненных опорных катков с внутренней амортизацией на борт, три поддерживающих катка, направляющее колесо ведущее колесо кормового расположения со съемным зубчатым венцом (зацепление цевочное); подвеска индивидуальная торсионная; в каждой гусенице 92 трака шириной 300 мм, шаг трака 115 мм.

СКОРОСТЬ МАКС , км/ч: 52.

ЗАПАС ХОДА, км 344

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ угол подъема, град. — 45, ширина рва, м — 2 2, высота стенки, м — 0,7, глубина брода, м —1,1.

СРЕДСТВА СВЯЗИ, радиостанция 9Р, переговорное устройство ТПУ-3


Легкий танк Т-60

Разработан на заводе № 37 в августе 1941 года в инициативном порядке как чисто сухопутный вариант танка Т-40 с широким использованием узлов и агрегатов последнего. Серийно производился с 15 сентября 1941 года. Заводы-изготовители № 37 (г.Москва — г.Свердловск), № 38 (г.Киров) № 264 (Сталинградская судоверфь, г.Красноармейск) и ГАЗ. С 1941 по 1942 год изготовлено 5839 единиц.

Серийная модификация

Корпус сварной, коробчатой формы с большим углом наклона лобового листа. Восьмигранная конусообразная башня смещена к левому борту, а двигатель — к правому. Моторно-трансмиссионная установка и ходовая часть заимствованы у Т-40. Часть боевых машин была оборудована дополнительными броневыми экранами толщиной до 10 мм. На танках ранних выпусков радиостанция не устанавливалась.

Бронетанковая техника Красной Армии, 1939–1945

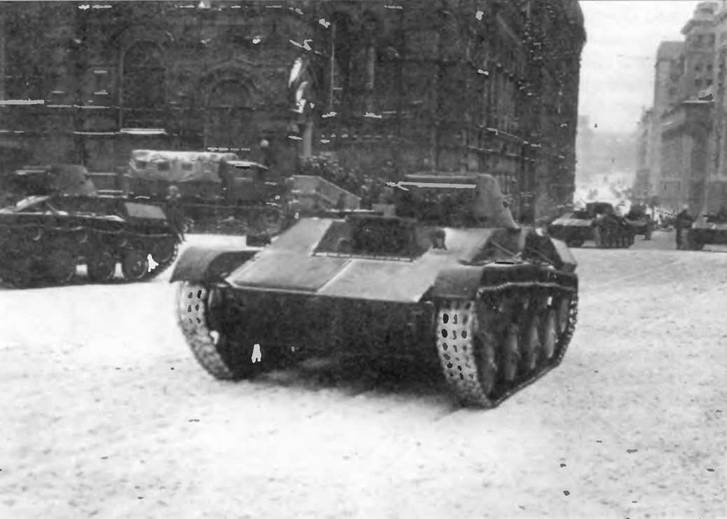

Легкие танки Т-60 вступают на Красную площадь. Москва, 7 ноября 1941 года

Бронетанковая техника Красной Армии, 1939–1945

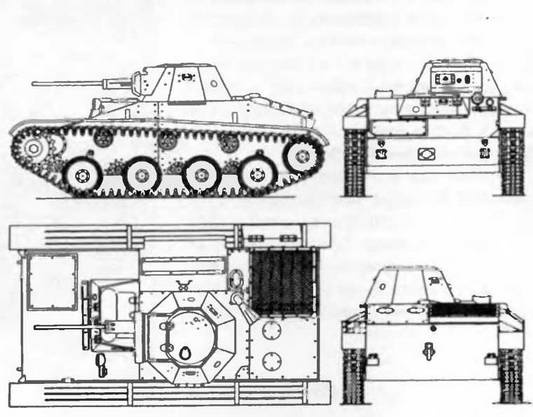

Т-60


Первое массовое применение Т-60 относится к битве за Москву. Они имелись почти во всех танковых бригадах и отдельных танковых батальонах, защищавших столицу. 7 ноября 1941 года в параде на Красной площади участвовало 48 танков Т-60.

На Ленинградский фронт Т-60 начали прибывать весной 1942 года, когда для формирования 61-й танковой бригады было выделено 60 машин с экипажами.

Воевали Т-60 и на Южном фронте, особенно активно весной 1942 года в Крыму, участвовали в Харьковской операции, в обороне Сталинграда и в контрнаступлении Сталинградского, Донского и Юго-Западного фронтов осенью — зимой 1942 — 1943 годов.

Последней крупной операцией, в которой использовались Т-60, стало снятие блокады Ленинграда в январе 1944 года. Машины этого типа находились в составе 1-й и 220-й танковых бригад Ленинградского фронта.

Три танка Т-60 в 1945 году были переданы Войску Польскому.

На базе танка в ограниченном количестве выпускались самоходные пусковые установки БМ-8-24.


Тактико-технические характеристики танка Т-60

БОЕВАЯ МАССА, т: 6,4 ЭКИПАЖ чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм длина — 4100, ширина — 2302, высота — 1735, клиренс — 300.

ВООРУЖЕНИЕ: 1 пушка ТНШ-20 калибра 20 мм, 1 пулемет ДТ обр.1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 754 выстрела, 945 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТМФП-1.

БРОНИРОВАНИЕ, мм. лоб корпуса — 35, борт, корма — 25, крыша —13, днище —10, башня — 35.

ДВИГАТЕЛЬ ГАЗ-202,6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 76 л.с.(55,9 кВт) при 3400 об/мин, рабочий объем 3480 см3.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, 4-скоростная коробка передач, главная передача, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ четыре опорных обрезиненных катка на борт, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемным зубчатым венцом (зацепление цевочное) подвеска индивидуальная торсионная в каждой гусенице 87 траков шириной 260 мм шаг трака 98 мм.

СКОРОСТЬ МАКС., км/ч: 44.

ЗАПАС ХОДА, км: 455.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 29,5, ширина рва, м —1,7, высота стенки — 0,65, глубина брода, м — 0,9.

СРЕДСТВА СВЯЗИ: отсутствуют.

Бронетанковая техника Красной Армии, 1939–1945

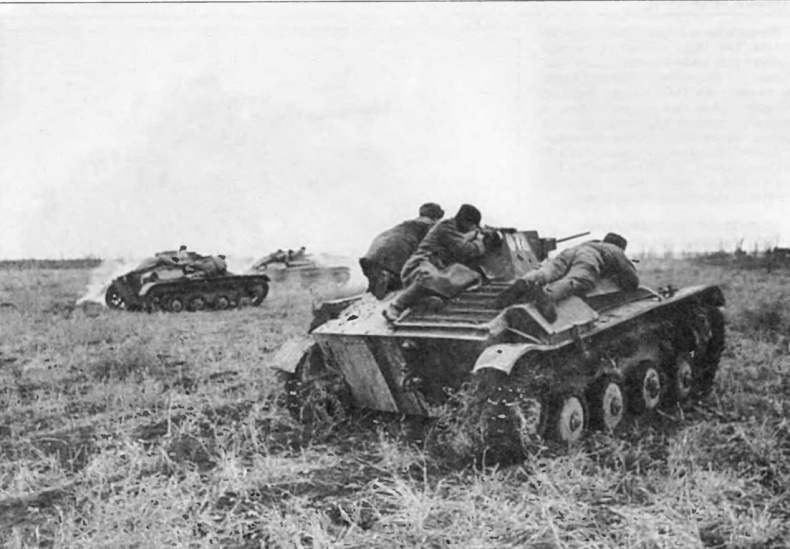

Легкие танки Т-60 с десантниками на броне атакуют противника. Северный Кавказ, 1942 год

Бронетанковая техника Красной Армии, 1939–1945

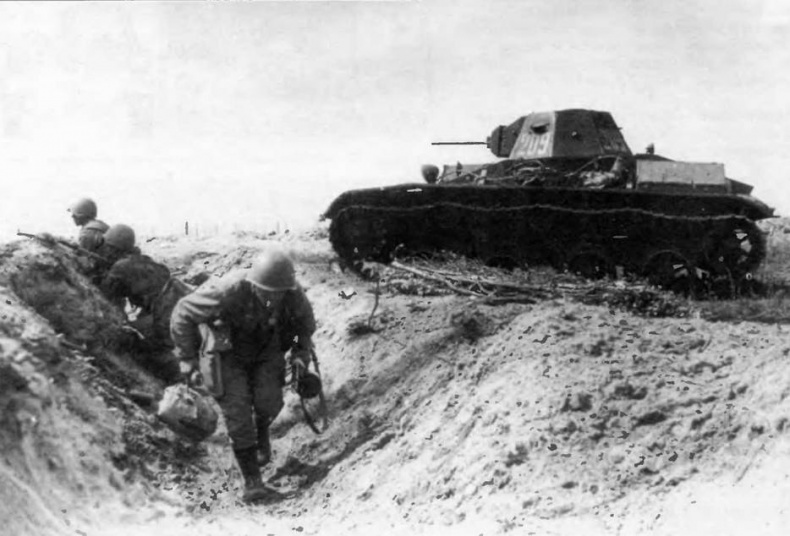

Легкий танк Т-60 30-й гвардейской танковой бригады прикрывает огнем нашу пехоту. Ленинградский фронт, август 1943 года


Легкий танк Т-70

Разработан в инициативном порядке осенью 1941 года в КБ ГАЗа и предназначался для замены легкого танка Т-60.

Принят на вооружение Красной Армии постановлением ГКО в январе 1942 года.

Лучший легкий танк Красной Армии и второй по числу выпущенных и участвовавших в Великой Отечественной войне.

Серийно производился заводами № 37 (г.Свердловск), № 38 (г.Киров) и ГАЗ (г.Горький). С марта 1942-го по осень 1943 года изготовлено 8226 единиц.

Серийные модификации

Т-70—компоновка аналогична танку Т-60. Корпус сварной, с углами наклона бронелистов от 30° до 60°. Башня — одноместная, сварная, граненой формы. Силовая установка ГАЗ-203 состояла из двух соединенных последовательно двигателей ГАЗ-70.
