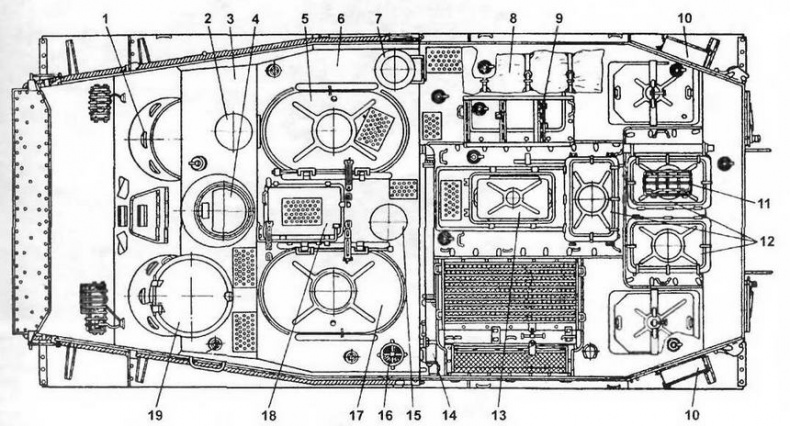

Расположение люков, агрегатов и ЗИПа на крыше БТР-50ПУ:
1 — ниша штурмана; 2 — броневой колпак приточного вентилятора; 3 — передний лист крыши; 4 — вращающаяся башенка; 5 — крышка правого посадочного люка; 6 — задний лист крыши; 7 — броневой колпак нагнетателя; 8 — брезент; 9 — трап; 10 —ящики для бачков с бензином; 11 — буй; 12 — ящики для ЗИПа; 13 — зарядный агрегат; 14 — телескопическая мачта; 15 —броневой колпак вытяжного вентилятора; 16 — патрубок индивидуального забора воздуха двигателем; 17 — крышка левого посадочного люка; 18 — броневая крышка иллюминатора; 19 — люк командира

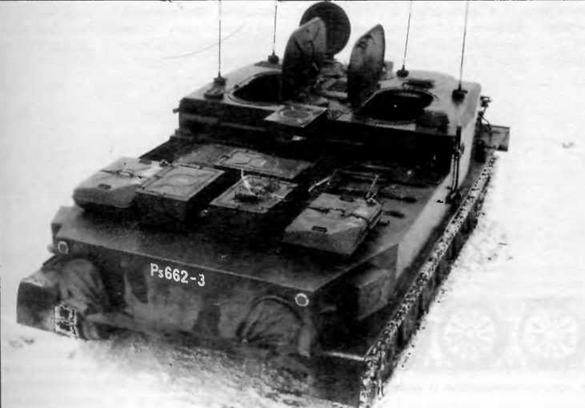

БТР-50ПУ (вид сзади). Хорошо видны открытые люки штабного отделения и ящики ЗИП на крыше МТО
В штабном отделении машины находился узел связи, включавший в себя комплекс радио-, радиорелейных и проводных средств. В состав его входили радиостанции Р-112, Р-113, Р-105 или Р-105У, радиорелейная двухканальная телефонная станция Р-403БМ (полукомплект), радиоприемник Р-311, полевой телефонный коммутатор П-193А на 10 номеров, 4 телефонных аппарата, 4 катушки с 600 м двухпроводного кабеля на каждой. Для внутренней связи между членами экипажа БТР-50ПУ использовались два комплекта переговорного устройства Р-120. На машине имелась и навигационная аппаратура — датчик курса (гирокурсоуказатель КМ-2), датчик пути ДП и курсопрокладчик КП-2М1. Для обеспечения работы радиостанций и навигационной аппаратуры машина оснащалась четырьмя аккумуляторными батареями 6-СТЭН- 140М (вместо двух на БТР-50ПК), переносным зарядным бензозлектрическим агрегатом АБ-1-П/30, пятью запасными аккумуляторными батареями 2-НКН-24 и различными вспомогательными электроприборами. КШМ БТР-50ПУ была оборудована фильтровентиляционной установкой, термодымовой аппаратурой, автоматической системой ППО и отопителем штабного отделения. В средней части штабного отделения устанавливался раздвижной стол для работы с картами. Вместимость КШМ — 9 человек.
Командно-штабная машина БТР-50ПУ впоследствии неоднократно модернизировалась, в основном за счет изменения состава оборудования, что привело к появлению в войсках машин БТР-50ПУМ и БТР-50ПУМ1. Последняя принята на вооружение в 1972 году.
Одновременно с БТР-50ПУ была создана командно-штабная машина БТР- 50ПН (объект 905), с несколько иным составом оборудования.
Серийное производство БТР-50ПК завершилось в конце 1960-х годов. По западным данным, было изготовлено 6500 бронетранспортеров, однако автору это число представляется несколько завышенным.
Снятые с вооружения мотострелковых войск боевые машины послужили базой для создания нескольких образцов специальной техники. Так, на базе БТР-50ПК изготавливалась система дистанционного разминирования УР-67. Она представляла собой обычный бронетранспортер, на крыше МТО которого размещалась пусковая установка с двумя направляющими. С нее могли запускаться неуправляемые реактивные снаряды со шнуровыми зарядами — при подрыве они расчищали проход в минных заграждениях, достаточный для движения техники. УР-67 состояли на вооружении инженерных войск.

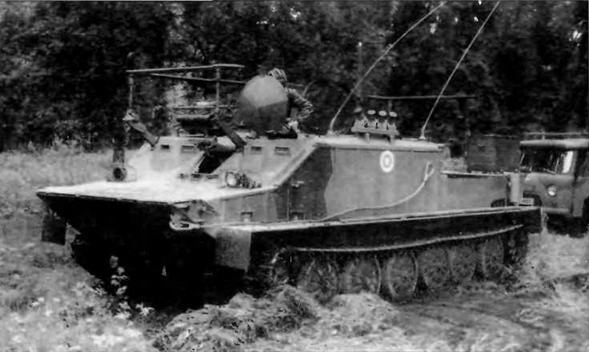

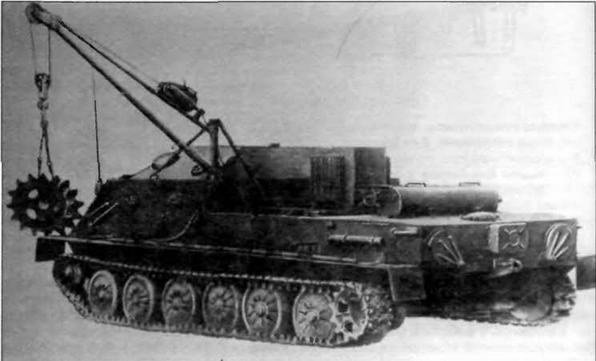

Модернизированная командно- штабная машина БТР-50ПУМ (вверху) отличалась от своей предшественницы усиленным бронированием и более современным радиооборудованием. Внизу — машина технической помощи МТП с кран-стрелой в рабочем положении
МТП
В 1970-х годах часть бронетранспортеров БТР-50П была переоборудована в машины технической помощи МТП, являвшиеся подвижным средством технического обеспечения мотострелковых подразделений, имевших на вооружении боевые машины пехоты БМП-1. При переоборудовании БТР-50П вместо открытого десантного отделения создавалось производственное отделение с бронированной крышей, причем его высота обеспечивала проведение работ стоя. В производственном отделении устанавливались оборудование, приспособления, инструмент и принадлежности для эвакуации, ремонта и обслуживания БМП-1. МТП оснащалась двигателем В-6ПГ с генератором Г-74 и подогревом картера.
Для снятия и установки агрегатов и узлов при ремонте и обслуживании БМП-1 машина технической помощи МТП имела кран-стрелу, элементы которой в положении по-походному укладывались снаружи.
Описание конструкции бронетранспортеров БТР-50ПК И БТР-50П
Бронетранспортер БТР-50ПК предназначен для транспортировки по суше и на плаву личного состава (десанта) мотострелковых подразделений или различных военных грузов в условиях возможного огневого воздействия противника. БТР-50ПК — боевая бронированная гусеничная машина легкого типа. Бронетранспортер обеспечивает перевозку и переправу двадцати десантников в полном боевом снаряжении или 2000 кг грузов, размеры которых не превышают 1,5x1,4x1,3 м. Экипаж бронетранспортера состоит из двух человек: командира и механика- водителя.
Бронетранспортер БТР-50ПК отличается от плавающего танка ПТ-76Б (ПТ- 76) отсутствием башни с пушечным вооружением, конструкцией надводной части корпуса и оборудованием обитаемых отделений.
Основными частями бронетранспортера являются: броневой корпус, моторная установка, трансмиссия, ходовая часть, водоходный движитель, электрооборудование и средства связи. На бронетранспортере имеется возимый комплект запасных частей, инструмента и принадлежностей.
Броневой корпус бронетранспортера имеет три отделения: управления, десантное и моторно-трансмиссионное. В связи с этим корпус танка ПТ-76Б, на базе которого выпускается бронетранспортер, конструктивно изменен.
Лобовая часть корпуса отличается наличием верхнего лобового листа, в который слева вварено основание люка командира бронетранспортера с крышкой и тремя шахтами — в них размещены призменные приборы наблюдения ТНП-Б. Крышка люка снабжена стопором, фиксирующим ее в вертикальном положении. Для облегчения ее открывания и предупреждения травм при закрывании на крышке установлен торсион. В закрытом положении крышка люка изнутри запирается замком.

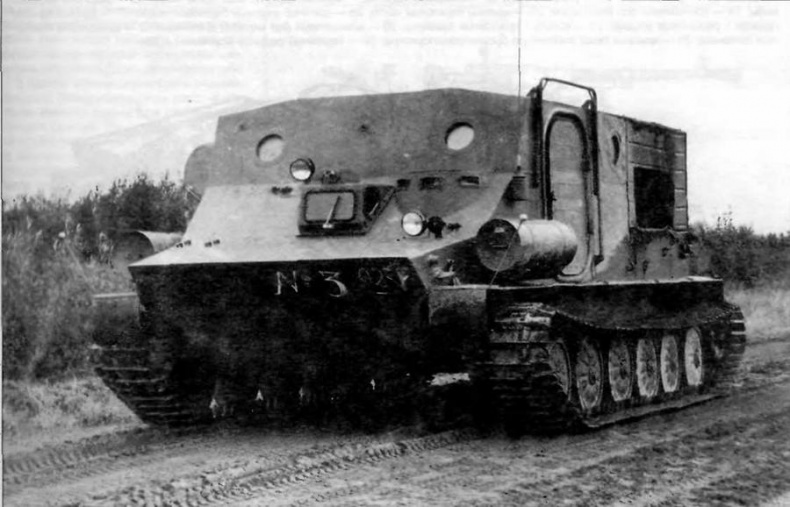

Антарктический вездеход «Пингвин» (объект 209) был разработан в КБ ЛКЗ на базе бронетранспортера БТР-50П в конце 1950-х годов. Закрытый высокий корпус сварили из металла, способного выдерживать сверхнизкие температуры, применили уширенные гусеницы с развитыми грунтозацепами, двигатель оснастили нагнетателем для устойчивой работы в разряженной атмосфере, установили мощный отопитель и астрономические приборы. В 1958 году была выпущена небольшая партия антарктических вездеходов
