Силовое отделение расположено в кормовой части корпуса танка и отделено перегородкой от боевого отделения. В силовом отделении размещены: двигатель, главный фрикцион, коробка передач, бортовые фрикционы, тормоза, внутренние редукторы, бортовые передачи, водометные движители, два топливных бака, масляный бак, масляный и водяной радиаторы, расширительный бачок, воздухоочиститель, эжектор системы охлаждения, форсуночный подогреватель, маслозакачивающий насос, механизм защиты двигателя от попадания воды, водооткачивающие насосы и оборудование системы дымопуска. По днищу силового отделения также проходят торсионные валы и тяги приводов управления.

КОРПУС танка представляет собой жесткую конструкцию, сваренную из броневых листов. Он состоит из носовой части, бортов, кормовой части, днища, крыши и перегородки силового отделения.

Носовая часть корпуса состоит из верхнего и нижнего наклонных броневых листов, сваренных между собой, с бортовыми листами, подбашенным листом и днищем. По месту стыка верхнего и нижнего носовых листов при помощи четырех петель укреплен волноотражательный щит, который поднимается в рабочее положение с помощью ручного привода изнутри танка, с места механика-водителя. К верхнему носовому листу приварены бонки и стойки для крепления фар (у ПТ-76 ранних выпусков одной — ФГ-10, поздних выпусков двух — фары видимого света со светомаскировочной насадкой ФГ-102 и фары ФГ-100 с ИК- фильтром, у ПТ-76Б, соответственно, ФГ-127 и ФГ-125), сигнала и стойка для крепления двух рымов буксирных тросов.

Плавающий танк ПТ-76

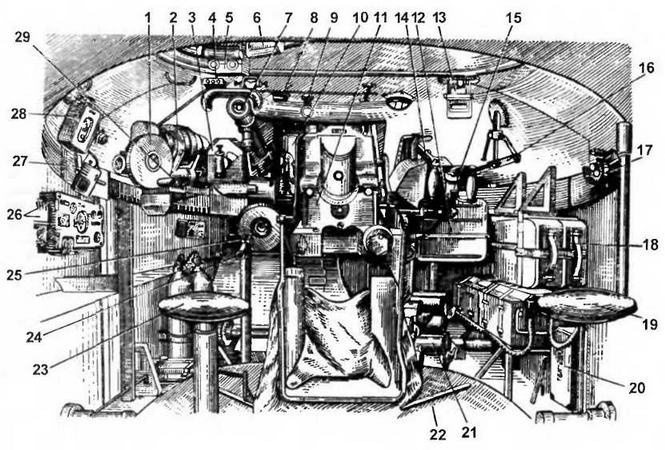

Боевое отделение (вид с кормы):

1 — механизм поворота башни; 2 — электродвигатель поворота башни; 3—контроллер; 4 — сигнальный пульт; 5 — прибор наблюдения ТПКУ-2; 6 — прибор наблюдения ТНП; 7— прицел ТШК-66; 8 — освещение уровня; 9 — стопор крышки люка башни; 10— реле электроспуска пушки; 11 — пушка; 12,18 — укладка патронных коробок; 13 — прибор наблюдения МК-4; 14 — пулемет СГМТ; 15 — реле электроспуска пулемета; 16 — рукоятка привода поворотной фары; 17— стопор башни; 19 — сиденье заряжающего; 20 — укладочный ящик ТВН-2Б; 21 — боеукладка; 22 — вращающийся пол; 23 — сиденье командира танка; 24 — подъемный механизм пушки; 25 — кнопка электроспуска пушки; 26 — радиостанция; 27 — блок настройки антенны; 28 — аппарат ТПУ А-1; 29— кнопка электроспуска пулемета

Плавающий танк ПТ-76

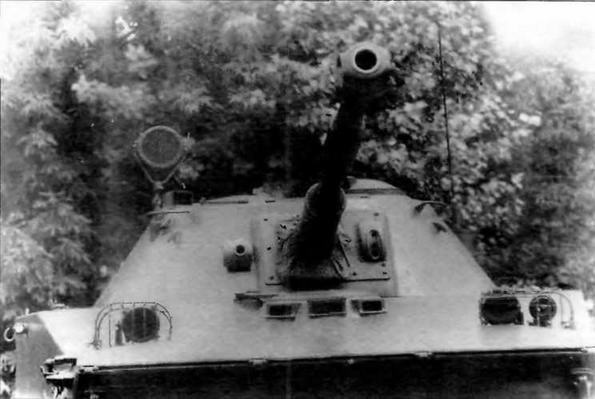

ПТ-76Б — экспонат Центрального Музея Вооруженных сил в Москве. На верхнем носовом листе корпуса установлены (слева — направо): фара ФГ-125 с инфракрасным фильтром, фара видимого света ФГ-127 со светомаскировочной насадкой и сигнал. Установленный на башне ИК-лрожектор ОУ-3 — это музейная самодеятельность, на его месте должна быть поворотная фара ФГ-126


По оси корпуса на верхнем носовом листе сделан вырез, в который вварено основание люка механика-водителя. Люк закрывается крышкой, которая в закрытом положении опирается на резиновое кольцо. При открывании крышка приподнимается вверх при помощи пружинного механизма, а затем сдвигается вправо. Для наблюдения из танка при закрытом люке механика-водителя установлены три призменных прибора ТНП. Для наблюдения при движении танка на плаву с поднятым волноотражательным щитком служат приборы ТНП-370, а на танках ранних выпусков — ПЕР-17 и ПЕР-17А. Для наблюдения за дорогой и местностью при ночном вождении танка имеется прибор ТВН-2Б. При необходимости на люк механика-водителя устанавливается специальный защитный колпак, переднее смотровое стекло которого снабжено стеклоочистителем с ручным приводом и в зимнее время обогревается.

Борта корпуса вертикальные, состоят из нижних и верхних листов. Нижние бортовые листы изготовлены из цельной полосы, верхние — сварные. Вместе с листами, расположенными над гусеницами, они образуют так называемые подкрылки.

Плавающий танк ПТ-76

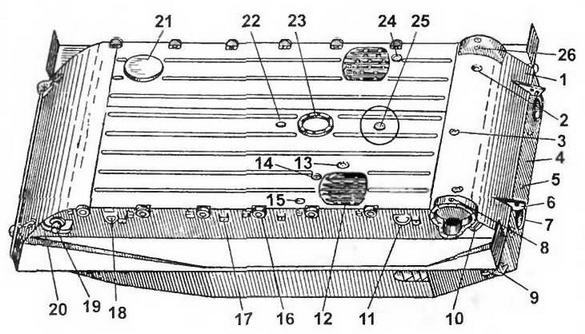

Днище корпуса:

1 — нижний кормовой лист; 2 — пробка лючка для слива масла из внутреннего редуктора; 3 — пробка лючка для слива масла из коробки передач; 4 — верхний кормовой лист; 5 — упор, ограничивающий открытие заслонки; 6 — ограничитель; 7 — отверстие для установки трубы водометного движителя; 8 — пробка сливного отверстия бортовой передачи, 9— буксирные задние крюки; 10,20 — отбойные кулаки; 11,18 — фланцы для установки гидравлических амортизаторов; 12 — приемный люк для забора воды водометным движителем: 13 — пробка лючка для слива масла из бака; 14 — пробка лючка для слива топлива из большого бака; 15 — пробка лючка для слива топлива из малого бака; 16 — кронштейн оси балансира; 17—кронштейн для резиновых и пружинных упоров; 19 — кронштейн кривошипа направляющего колеса; 21 — крышка люка запасного выхода; 22 — отверстие для слива охлаждающей жидкости из системы охлаждения и воды из корпуса эжектора; 23 — крышка люка под двигателем; 24 — пробка лючка для выемки шлицованного станка шестого торсиона; 25 — пробка лючка для слива масла из картера двигателя; 26 — пробка контрольного отверстия

Плавающий танк ПТ-76

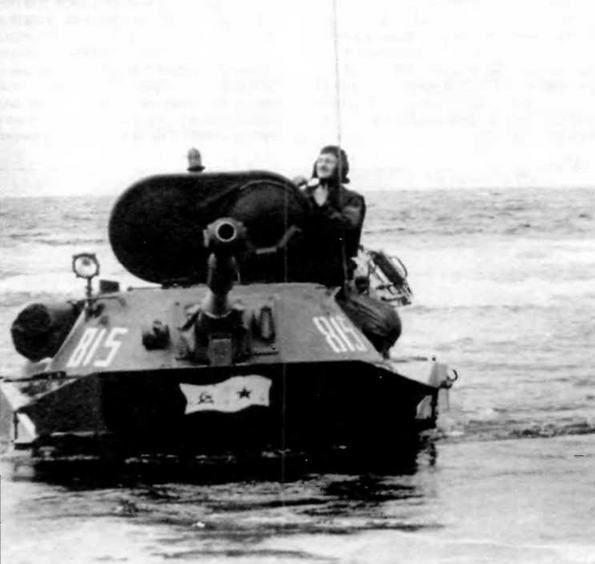

ПТ-76Б одного из подразделений морской пехоты Краснознаменного Черноморского флота. 1975 год. У танка поднят волноотражательный щиток и установлен прибор наблюдения механика-водителя ТНП-370


К нижним бортовым листам приварены кронштейны кривошипов направляющих колес, отбойные кулаки для забивания пальцев траков гусениц, по четыре кронштейна для пружинных и резиновых упоров балансиров опорных катков, по шесть кронштейнов осей балансиров и по два фланца для установки гидравлических амортизаторов. К задней части нижних бортовых листов приварены картеры бортовых передач. К нижним кромкам верхних бортовых листов приварены надгусеничные полки, к которым прикреплены планками и болтами резиновые козырьки, защищающие корпус и башню от забрызгивания грязью во время движения танка. Днище корпуса состоит из двух продольных сваренных между собой листов. Жесткость днища обеспечивается наличием продольных и поперечных ребер и зигов. Отверстия, расположенные в днище, закрываются крышками и пробками, под которые ставятся резиновые прокладки В целях предотвращения попадания воды внутрь танка в случае ослабления резьбы пробок над ними поставлены предохранительные клапаны. Во избежание утери пробки крепятся к днищу с помощью тросиков. В днище корпуса, слева от сиденья механика-водителя, расположен люк запасного выхода.

Крыша корпуса состоит из подбашенного листа, правого и левого задних боковых листов и заднего листа, сваренных между собой и с бортами В средней части подбашенного листа сделан большой круглый вырез для установки погона башни. Люк над двигателем, закрываемый крышкой предназначен для доступа к топливному насосу, фильтрам, генератору, стартеру, к клапанам механизма защиты двигателя от попадания воды, расширительному бачку системы охлаждения и к другим узлам двигателя, а также для выемки масляного бака. На задних боковых листах имеются отверстия, в которые выведены трубки для слива воды, откачиваемой из корпуса водооткачивающими насосами. Ко всем крышкам по периметру приварена проволока, которая при затяжке крепежных болтов вдавливается в резиновые прокладки, обеспечивая герметичность корпуса.
