Ведущие колеса заднего расположения имели шесть роликов для зацепления с гребнями гусеничных траков. В 1942 году часть танков была выпущена с цельнолитыми ведущими колесами без роликов. У Т-34 ранних выпусков ведущие колеса имели резиновые, а затем стальные бандажи.

Направляющие колеса литые, с кривошипным механизмом натяжения гусениц. У танков ранних выпусков направляющие колеса были обрезинены.

Гусеницы стальные, с литыми или штампованными траками, с гребневым зацеплением. У танков ранних выпусков они состояли из 74 траков (37 гребневых и 37 плоских) шириной 550 мм. У машин выпуска 1942—1946 годов гусеницы состояли из 72 траков шириной 500 мм, шаг трака 172 мм. Масса одной гусеницы 1150 кг.

ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение 24 и 12 В. Источники: генератор ГТ-4563А мощностью 1 кВт, четыре аккумуляторные батареи 6-СТЭ-128 емкостью 128 А ч каждая. Потребители: электростартер СТ-700, электромотор поворотного механизма башни, электромотор вентилятора (у Т-34-85 — два), контрольные приборы, аппаратура внешнего и внутреннего освещения, электросигнал, умформер радиостанции и лампы ТПУ.

СРЕДСТВА СВЯЗИ. На Т-34 устанавливалась коротковолновая приемо-передающая симплексная телефонная радиостанция 9-Р (на танках первых выпусков 71-ТК-З), имевшая возможность принимать телеграфные немодулированные сигналы. С 1943 года Т-34, позже и Т-34-85, начали оснащаться модернизированными радиостанциями 9-РМ и 9-РС с расширенным диапазоном.

На танках ранних выпусков внутренняя связь обеспечивалась танковым переговорным устройством ТПУ-2 или ТПУ-3 довоенного образца. Позже все танки Т-34 и Т-34-85 обеспечивались переговорным устройством ТПУ-З-бисФ.

Боевые и инженерные машины на базе танков Т-34 И Т-34-85

Артиллерийские и эвакуационные тягачи

Первая попытка создания на базе Т-34 машин специального назначения была предпринята накануне войны. Речь идет об артиллерийском тягаче АТ-42, которым планировали заменить в войсках тяжелый тягач "Ворошиловец". Его проект утвердили в августе 1940 года. Тягач АТ-42 массой 17 т, с платформой грузоподъемностью 3 т и двигателем В-2 мощностью 500 л.с. должен был развивать скорость до 33 км/ч при тяговом усилии на крюке в 15 т. Опытные образцы АТ-42 изготовили в 1941-м, но дальнейшие работы по их испытанию и производству пришлось свернуть в связи с эвакуацией завода из Харькова.

Весной 1944 года на восстановленном после освобождения Харькова бывшем заводе № 183, которому был присвоен № 75, изготовили опытные образцы тяжелого тягача АТ-45, предназначавшегося для буксировки орудий массой до 22 т. АТ-45 спроектировали на базе агрегатов танка Т-34-85. На нем устанавливался такой же дизель В-2, но с мощностью, уменьшенной до 350 л.с. при 1400 об/мин. В 1944 году завод изготовил 6 тягачей АТ-45, из них два были отправлены в войска для испытаний в боевых условиях.

В 1942 году около 70 танков Т-34 было выпущено в варианте БРЭМ. С машин сняли башни и оборудовали их лебедкой и кран- стрелой.

Т-34 История танка

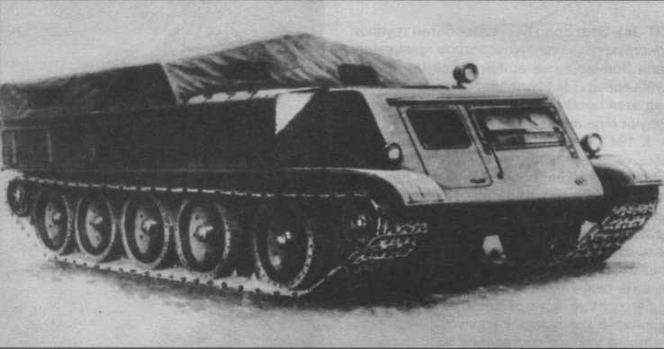

Артиллерийский тягач АТ-42

Т-34 История танка

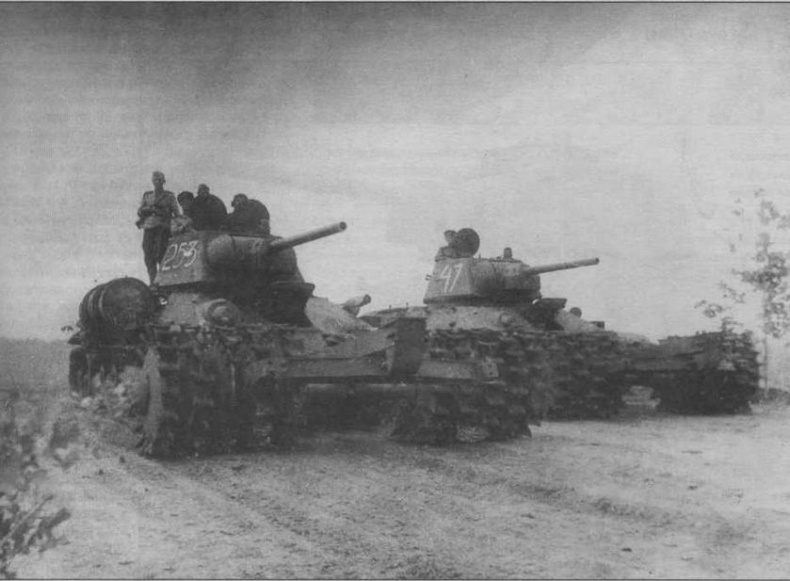

Танки Т-34, оборудованные противоминным тралом ПТ-3. Харьковское направление, 1943 год


Мостоукладчики

В ноябре 1942 года на танкоремонтном заводе № 27 в Ленинграде по предложению генерал-полковника ГА.Федорова изготовили на базе "тридцатьчетверки" небольшую партию мостоукладчиков ТМ-34 с металлическим колейным мостом длиной 7,7 м. Машина представляла собой линейный танк Т-34 без башни (или с башней, имевшей ограниченные углы наведения пушки), на котором была смонтирована металлическая ферма, шарнирно закрепленная в его кормовой части. По замыслу конструкторов, машина должна была заезжать в противотанковый ров, как бы заполняя его собой, после чего по мостовой ферме могли проезжать танки. Такая конструкция мостоукладчика ограничивала его применение, поэтому ТМ-34 на вооружение не принимался. Изготовленные мостоукпадчики принимали участие в наступательных операциях Ленинградского фронта.


Танки-тральщики

В боевых действиях использовалась еще одна инженерная модификация танка Т-34, оснащенная противоминным тралом ПТ-3 (ПТ-34). Этот трал был разработан группой конструкторов под руководством преподавателя Военно-инженерной академии имени Куйбышева П.М.Мугалева, который работал над этой проблемой еще до начала войны, будучи еще адъюнктом.

К 1942 году конструкция трала оформилась окончательно. Он состоял из набора стальных дисков, объединенных в два катка, по пять дисков в каждом. По окружности диски имели стальные шпоры, которые, вдавливаясь в грунт, заставляли срабатывать взрыватели мин. Каждый каток оставлял след шириной 1400 мм. Катки, посаженные на оси, крепились к кронштейну, шарнирно связанному с дышлом, которое также шарнирно крепилось к корпусу танка. Масса трала в сборе составляла 5300 кг, общая полоса траления — 3600 мм.

Противоминный трал ПТ-3 успешно прошел испытания и в 1942 году был принят на вооружение. Его производство осуществлялось с апреля 1943 года на Тульском машиностроительном заводе.Трал устанавливался на танки Т-34 и Т-34-85.

В середине 1943 года был сформирован инженерно-танковый полк, получивший боевое крещение на Воронежском фронте. Полк имел две танковые роты Т-34 и подразделения обеспечения (22 средних танка, 18 тралов и средства их транспортировки).

Т-34 История танка

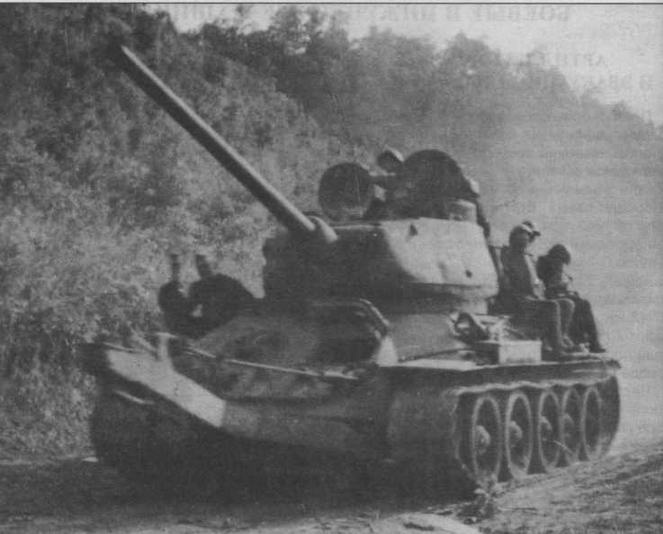

Танк-тральщик Т-34-85 на марше. Маньчжурия, август 1945 года

Т-34 История танка

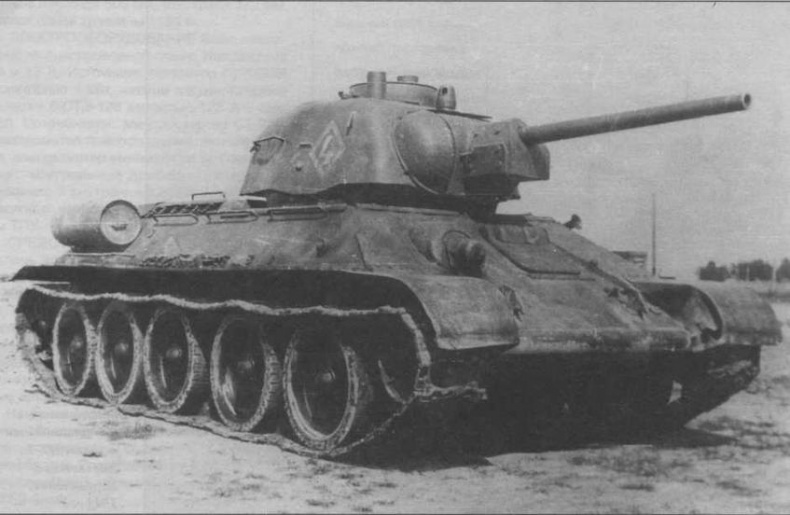

Огнеметный танк ТО-34 во время испытаний на полигоне в Кубинке. 1944 год


Огнеметные танки

С середины 1942 года часть танков Т-34, выпускавшихся на заводах № 112 и № 183, оборудовалась огнеметами. Огнемет устанавливался вместо курсового пулемета; внешне огнеметный танк ТО-34 (или ОТ-34) почти ничем не отличался от линейного. Углы вертикальной наводки огнемета находились в пределах от-2° до +10°, горизонтальной — 12° вправо и 3° влево.

Огнеметные танки ТО-34 вооружались поршневым огнеметом АТО-41 производства завода № 222. Выстрел огнесмеси (60% мазута и 40% керосина) осуществлялся за счет давления пороховых газов от сгорания заряда к 45-мм пушечному патрону. Перезарядка огнемета и подача очередного патрона производились автоматически, под влиянием гидравлического напора огнесмеси. Струя огнесмеси поджигалась бензиновым факелом, а последний — электрической искрой. Огнемет мог производить как одиночные выстрелы, так и автоматические (очередь из 3— 4 выстрелов). Дальность огнеметания достигала 60—65 м. За один выстрел расходовалось до 10 л огнесмеси. Темп стрельбы достигал 3 выстрелов за 10 с. Емкость резервуара — 105 л, емкость бензобачка — 2 л. Боекомплект пушки на огнеметных танках остался неизменным, боекомплект пулемета сократился до 2750 патронов.
