Легкий танк Т-26

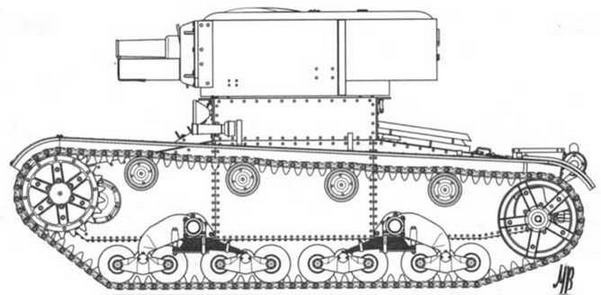

Т-26-4


Происхождение названия Т-26-4 пока выяснить не удалось. Возможно, речь идет о четвертой модификации танка Т-26. Хронологически она действительно была четвертой — после двух двухбашенных и одной однобашенной версий.

Испытания танков с пушкой КТ-26 завершились более удачно, чем с ПС-3, хотя последняя, разработанная П.Сячинтовым, по ряду своих характеристик была и более совершенной, чем КТ-26, и более мощной. Для стрельбы из нее использовались выстрелы от "трехдюймовки"— 76-мм пушки обр. 1902 г. Однако эта мощность оказалась избыточной, во всяком случае, при ее установке в Т-26-4. Испытания ПС-3 в этом танке привели к многочисленным поломкам: деформации погона башни, просадке рессор, прогибу подбашенного листа и т.д. Танк вышел из строя и требовал заводского ремонта. От установки ПС-3 в башне Т-26-4 отказались в пользу КТ-26.

Несмотря на принятое решение о выпуске пробной партии Т-26-4, этот заказ долго не выполнялся. Лишь в сентябре 1934 года пять Т-26-4 с пушками КТ поступили в войска. Уже 19 сентября имел место досадный эпизод, положивший конец карьере Т-26-4. В ходе учений в одном из танков произошел прорыв газов через затвор в боевое отделение из- за разрушения гильзы, И хотя это происшествие не было связано ни с башней, ни с танком, заказ на изготовление 50 боевых машин в 1935 году отменили. В дальнейшем артиллерийские танки выпускались на шасси танка БТ-7.


Танк Т-26 образца 1938 года

Корпус танка, по сравнению с машинами обр. 1933 г. последних выпусков, почти не подвергся изменениям. Лишь в днище боевого отделения был введен люк-лаз, а разборные жалюзи с прямыми планками над масляным радиатором заменили на сварные неразборные жалюзи с угловыми планками.

Вместо цилиндрической установили башню конической формы с 45-мм пушкой обр. 1934 г. В пушках выпуска 1937 и 1938 годов появился электрический затвор. обеспечивавший производство выстрела ударным способом и с помощью электротока. Пушки с электрозатвором оснащались телескопическим прицелом ТОП-1 (с 1938 года — ТОО), стабилизированным в вертикальной плоскости. В отличие от танков прежних выпусков, имевших один 182-литровый топливный бак. на машине поставили два таких бака емкостью 110 и 180 л, что позволило увеличить запас хода. Боевая масса составила 10.28 т.

Танки Т-26 с конической башней и прямой подбашенной коробкой различались наличием или отсутствием радиостанции 71-ТК-З с поручневой антенной, кормового башенного пулемета ДТ, зенитной пулеметной установки 56-У322Б и прожекторов боевого света. Кроме того, существовало два типа конических башен—со сварным и штампованным лобовыми щитами. На части танков, главным образом с радиостанциями, устанавливалась командирская панорама ПТК.

Легкий танк Т-26

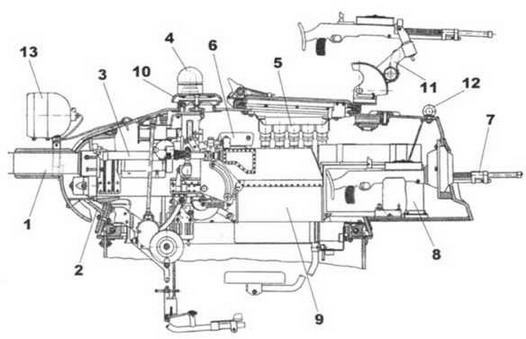

Компоновка конической башни:

I — 45-мм пушка: 2 — лобовой щит башни: 3 — телескопический прицел: 4 — перископический прибор ПТК: 5—укладка на пять выстрелов: 6 — правый смотровой прибор: 7 — кормовой пулемет: S — приемник-радиостанция: 9 — гильзоулавливатель; 10 — колпак для вентиляции: 11 — турельная установка 56-У322Б; 12 — рым. 13 — фара боевого света

Легкий танк Т-26

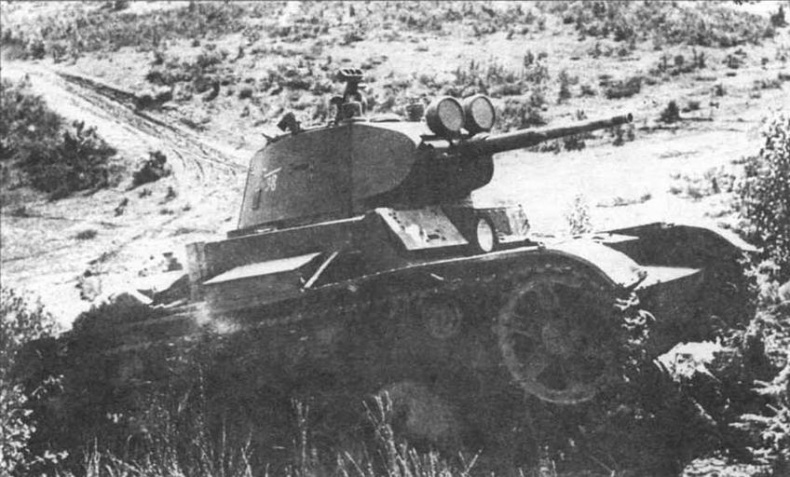

Танк Т-26 обр. 1938 г. на тактических занятиях. 1939 г.

Легкий танк Т-26

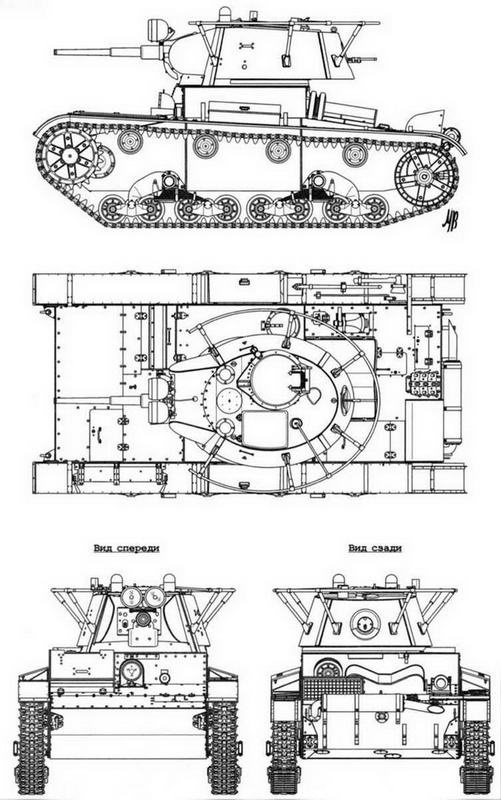

Т-26 обр. 1938 г.


Танк Т-26 образца 1939 года

В 1939 году прошла очередная модернизация танка, в ходе которой ввели подбашенную коробку с наклонными бронелистами, на части машин изъяли кормовой пулемет, а вместо него смонтировали дополнительную боеукладку на 32 снаряда. В результате боекомплект на танках без радиостанции возрос до 205 артвыстрелов и 3654 (58 дисков) патронов. На танках с рацией он составлял 165 выстрелов и 3213 патронов.

Переговорное устройство ТПУ-3 было заменено на ТПУ-2. Некоторым изменениям подвергся двигатель (поднята степень сжатия), после чего его мощность достигла 97 л.с.

Подверглась изменениям и ходовая часть, главным образом в сторону усиления подвески. Было изменено стопорение пальцев траков (вместо шплинтов применены кольца), поставлены усиленные рессоры.

От танков Т-26 предыдущей модификации машины с наклонной подбашенной коробкой отличались и наружной укладкой ЗИПа.

В 1940 году был проведен последний цикл изменений конструкции танка Т-26.

На часть машин во время войны с Финляндией установили экраны. Цементированную броню подбашенной коробки толщиной 15 мм заменили на гомогенную толщиной 20 мм. Кроме того, ввели унифицированный смотровой прибор, новый погон башни и бакелетирование топливных баков. Масса Т-26 с экранами превысила 12 т.

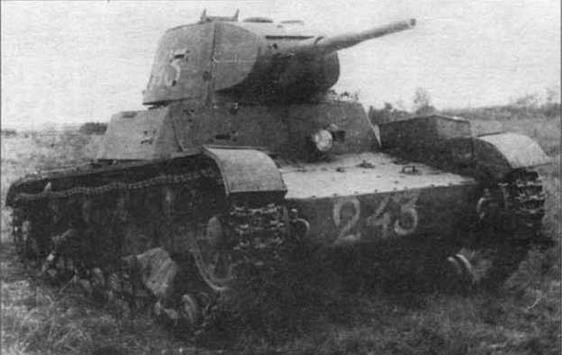

Легкий танк Т-26

Танк Т-26обр. 1939 г. Пашня со сварным лобовым щитом

Легкий танк Т-26

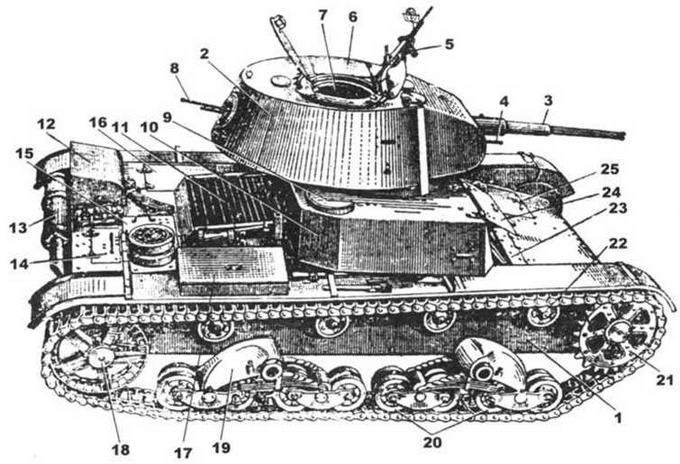

Общий вид танка Т~26 обр. 1939 г.:

1 — броневой корпус; 2 — башня; 3 — пушка; 4 — спаренный пулемет; 5 — зенитный пулемет; 6 — люк наводчика: 7 — люк командира с турелью; 8 — кормовой пулемет; 9 — вентиляционный люк: 10 — подбашенная коробка; II — броневые жалюзи; 12 — воздушный колпак; 13 — глушитель; 14 — люк к горловинам масляного и бензинового баков; 15 — люк магнето и генератора; 16 — люк доступа к двигателю; 17 — ящик ЗИП: 18 — направляющее колесо; 19 — тележка подвески: 20 — опорные катки: 21 — ведущее колесо; 22 — поддерживающий каток; 23 — откидная дверца; 24 — откидной лобовой щиток: 25 — трансмиссионный люк

Легкий танк Т-26

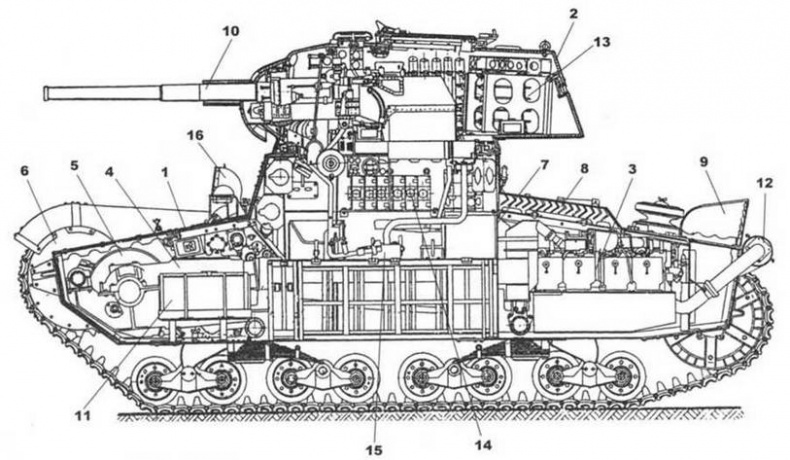

Компоновка танка Т-26 обр. 1938/39 г:

1 — корпус; 2 — башня; 3 — двигатель: 4 — коробка передач; 5 — бортовой фрикцион; 6 бортовая передача; 7 моторная перегородка; 8 - жалюзи; 9 — воздушный колпак; 10— пушка; 11 — аккумулятор; 12 — глушитель; 13 —укладка артвыстрелов в нише башни; 14 укладка пулеметных магазинов; 15 — ВКУ: 16 — колпак фары

Легкий танк Т-26

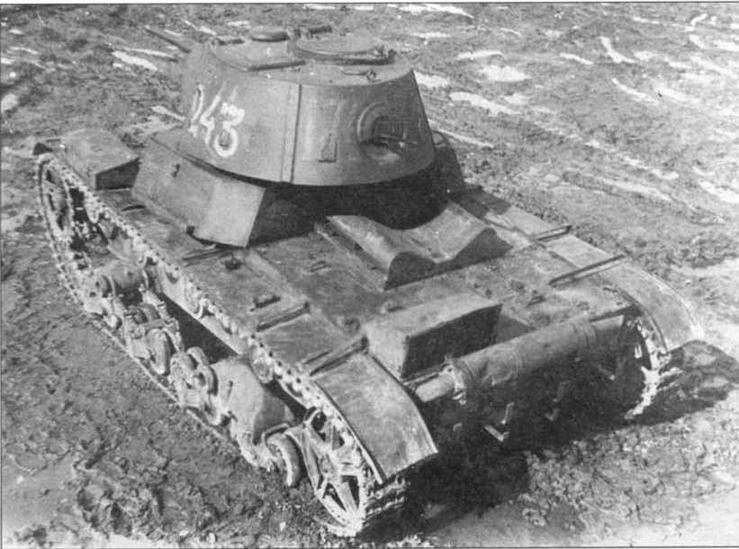

Вид сверху сзади на танк Т-26 обр. 1939 г.


Колесно-гусеничный танк Т-25

Первоначальный проект Сталинградского тракторного завода не предусматривал создания на нем танкового производства. Однако уже в ходе строительства в проект были внесены существенные коррективы. Сначала планировалось развернуть на СТЗ производство танкеток Т-17 "Лилипут" и малых танков сопровождения МС-1, затем решили построить специальный цех для производства танков В-26. Впрочем, от последней идеи вскоре отказались в пользу сборки В-26 в намеченном к строительству механо-сборочном цехе для выпуска в военное время среднего танка Т-24. Была санкционирована также постройка в Сталинграде специального броневого завода.
