Лёгкий танк Panzer II
Лёгкий танк Panzer II

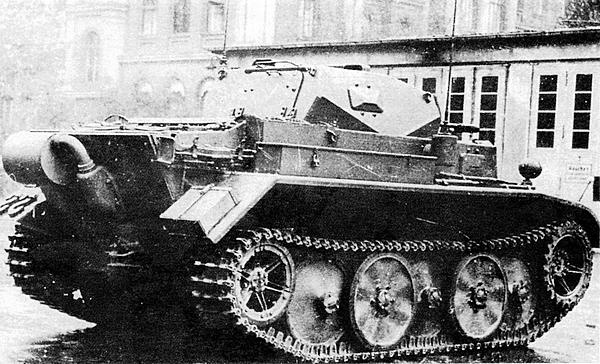

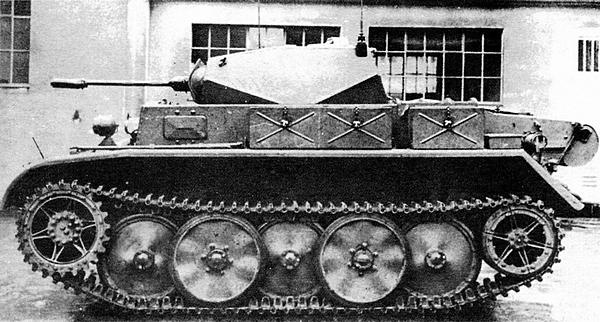

Прототип лёгкого разведывательного танка Pz.II Ausf.L Luchs. 1942 год.


В 1940 году начались работы над модернизированной версией Pz.II Ausf.G — VK 903. Машина оснащалась двигателем Maybach HL 66р мощностью 200 л. с. и коробкой передач ZF Aphon SSG48. Максимальная скорость достигла 60 км/ч, что для разведывательной машины было более чем достаточным. В 1942 году появился вариант танка с башней, не имевшей крыши, что облегчало наблюдение в разведке. Эта модификация получила обозначение VK 1301 (VK 903b).

Программа развития танковых войск «Panzerprogramm 1941», утверждённая 30 апреля 1941 года, предусматривала поистине фантастические объёмы выпуска разведывательного танка VK 903. В разведывательном варианте предполагалось изготовить 10950 машин, в качестве САУ с 50-мм пушкой — 2738, а со 150-мм гаубицей sIG 33 — 481. Танки VK 903 и VK 1301 получили армейские обозначения Pz.II Ausf.H и М соответственно, но, несмотря на это, производство их не было развёрнуто и в войска они не попали.

Управление вооружений вермахта пришло к выводу о необходимости разработки нового разведывательного танка, в конструкции которого был бы учтён опыт первых лет войны. А опыт этот требовал увеличения числа членов экипажа, большего запаса мощности двигателя, установки радиостанции с большим радиусом действия и т. п.

Лёгкий танк Panzer II

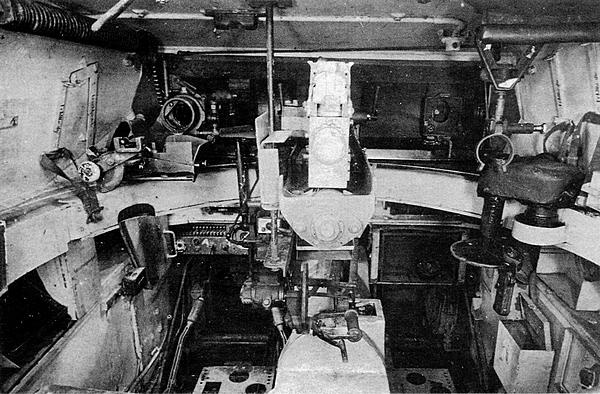

Интерьер боевого отделения танка Luchs, вид на переднюю часть башни. Справа — поворотный механизм башни, в центре — казенная часть 20-мм пушки, слева — кронштейн крепления пулемета.


В апреле 1942 года фирма MAN изготовила первый прототип танка VK 1303 массой 12,9 т. В июне он проходил испытания на Куммерсдорфском полигоне совместно с разработанными по аналогичному техзаданию танками Pz.38 (t) фирмы ВММ и Т-15 фирмы Škoda. В ходе испытаний VK 1303 прошёл 2484 км. При этом двигатель и главный фрикцион работали безотказно.

Танк VK 1303 приняли на вооружение Панцерваффе под обозначением Pz.II Ausf.L Luchs (Sd.Kfz.123). Производственный заказ фирме MAN составил 800 боевых машин.

Luchs («Лухс» [3] — рысь) был бронирован несколько лучше своего предшественника VK 901, но максимальная толщина брони также не превышала 30 мм, что оказалось явно недостаточным. Сварной корпус коробчатой формы имел три отделения: управления (оно же — трансмиссионное), боевое и моторное. В передней части корпуса слева размещался механик-водитель, справа — радист. В распоряжении обоих в лобовом листе корпуса имелись приборы наблюдения, закрываемые сдвижными броневыми заслонками, и смотровые щели в бортах. В башне танка располагались командир (он же наводчик) и заряжающий.

Лёгкий танк Panzer II

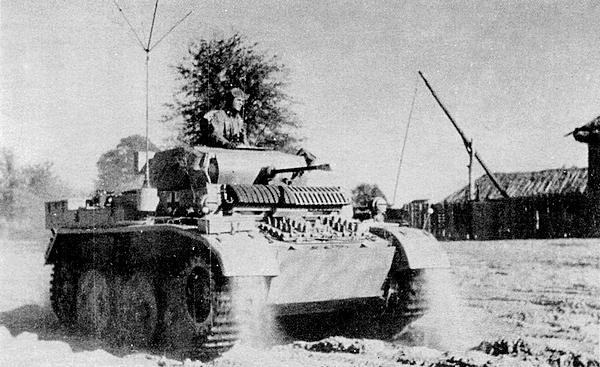

Легкий танк Pz.II Ausf.L из состава 4-го разведывательного батальона 4-й танковой дивизии. Восточный фронт, осень 1943 года.


Сварная башня отличалась размерами большими, чем у всех предыдущих моделей разведывательных танков, но, в отличие от VK 901 и VK 903, командирская башенка на «Лухсе» отсутствовала. На крыше башни устанавливали два перископических прибора наблюдения: один — в крышке командирского люка, другой — в крышке люка заряжающего; у последнего был также смотровой прибор в правом борту башни. В противоположность всем модификациям линейных танков Pz.II, башня на «Лухсе» располагалась симметрично относительно продольной оси танка. Вращение её осуществлялось вручную, с помощью механизма поворота.

Вооружение танка состояло из 20-мм пушки Rheinmetall-Borsig KwK 38 и спаренного 7,92-мм пулемёта MG 34 (MG 42). Для стрельбы из пушки наводчик пользовался телескопическим однообъективным прицелом Zeiss TZF 6/38 с 2,5-кратным увеличением. Этот же прицел мог служить и для стрельбы из пулемёта. Последний, кроме того, оснащался своим штатным прицелом Kgz F 2. Боекомплект состоял из 330 выстрелов и 2250 патронов. Вертикальное наведение спаренной установки было возможно в диапазоне от -9° до +18°. На бортах башни устанавливались по три мортирки NbK 39 для запуска дымовых гранат калибра 90 мм.

Лёгкий танк Panzer II

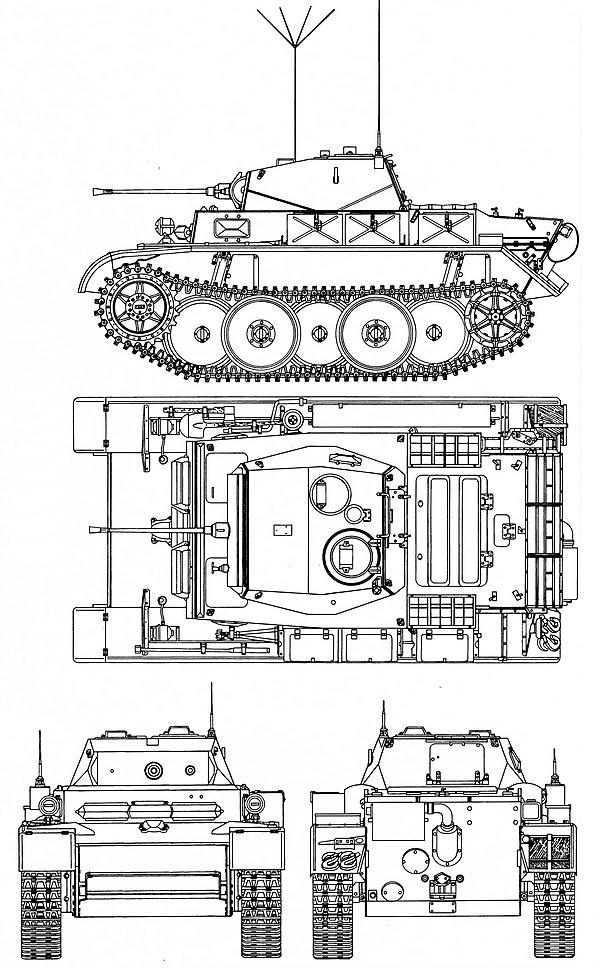

Pz.II Ausf.L


Ещё в ходе проектирования «Лухса» стало понятно, что слишком слабая для 1942 года 20-мм пушка может существенно ограничить тактические возможности танка. Поэтому с апреля 1943 года предполагалось начать выпуск боевых машин, вооружённых 50-мм пушкой KwK 39 с длиной ствола 60 калибров. Такая же пушка устанавливалась на средних танках Pz.III модификаций J, L и М. Однако разместить это орудие в штатной башне «Лухса» не удалось — она была слишком мала. К тому же это бы привело к резкому сокращению боекомплекта. В итоге на танк установили открытую сверху башню большего размера, в которую 50-мм пушка отлично вписалась. Прототип с такой башней получил обозначение VK 1303b.

Лёгкий танк Panzer II

На танке устанавливался шестицилиндровый карбюраторный четырёхтактный рядный двигатель жидкостного охлаждения Maybach HL 66р мощностью 180 л. с. (132 кВт) при 3200 об/мин и рабочим объёмом 6754 см3. Диаметр цилиндра 105 мм. Ход поршня 130 мм. Степень сжатия 6,5.

Запуск двигателя осуществлялся с помощью электростартера Bosch GTLN 600/12-12000 А-4. Возможен был и ручной запуск. Топливо — этилированный бензин с октановым числом 76 — хранилось в двух бензобаках ёмкостью 235 л. Подача топлива принудительная, с помощью насоса Pallas Nr 62601. Карбюраторов — два, марки Solex 40 JFF II. (Один серийный танк Pz.II Ausf.L в опытном порядке был оснащён 12-цилиндровым V-образным дизелем Tatra 103 мощностью 220 л. с.).

Трансмиссия состояла из двухдискового главного фрикциона сухого трения типа Fichtel & Sachs «Mecano», механической синхронизированной коробки передач ZF Aphon SSG48 (6+1), карданного вала и колодочных тормозов типа MAN.

В ходовую часть танка «Лухс», применительно к одному борту, входили пять обрезиненных опорных катков диаметром 735 мм каждый, расположенных в два ряда; ведущее колесо переднего расположения с двумя съёмными зубчатыми (23 зуба) венцами, направляющее колесо с механизмом натяжения гусениц. Гусеница — мелкозвенчатая, двухгребневая, шириной 360 мм.

Лёгкий танк Panzer II

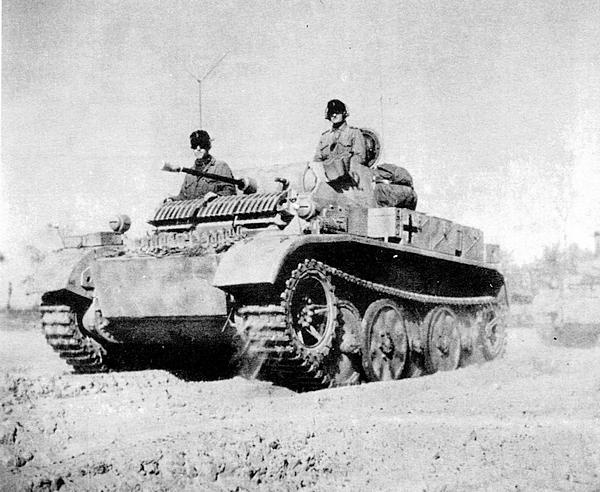

4-й разведывательный батальон на марше. Восточный фронт, осень 1943 года. На лобовой броне корпуса смонтирован броневой экран специфической формы. Такое дополнительное бронирование было характерным только для этого подразделения.
