На каждой тележке устанавливались амортизаторы фирмы Fichtel & Sachs. Ведущие колеса располагались спереди, а направляющие — сзади. Верхняя ветвь гусеницы опиралась на три поддерживающих катка. Ширина гусеницы составляла 360 мм, длина опорной поверхности — 3200 мм.

Шасси оснащалось 12-цилиндровым V-образным карбюраторным двигателем жидкостного охлаждения Maybach HL 108TR мощностью 250 л.с. (184 кВт) при 3000 об/мин. Крутящий момент передавался с двигателя на пятискоростную механическую синхронизированную коробку передач Zahnradfabrik ZF SFG75 с помощью карданного вала, проходившего над полом боевого отделения и закрытого специальным кожухом.

Учитывая экспериментальный характер первых машин, их боевые рубки выполнялись не из броневой, а из обычной стали. Сварная рубка крепилась к корпусу шасси болтами. В ее крыше имелись два люка для посадки членов экипажа и два люка для установки панорамного прицела и стереотрубы. Особенностью новой САУ было то, что все четыре члена экипажа, включая механика-водителя, размещались в рубке.

Машина вооружалась 75-мм пушкой StuK 37 с длиной ствола 24 калибра. Угол горизонтального наведения составлял 24° (по 12° влево и вправо), вертикального — от — 10° до +20°. В боевом отделении дополнительно укладывались 7,92-мм ручной пулемет MG 34 и пистолет-пулемет МР 40. Пушки изготавливала фирма Friedrich Krupp und Sohn AG в Эссене.

В 1938 году прототипы проходили испытания на полигоне в Деберице, а затем — в Куммерсдорфе и вплоть до осени 1941 года в артиллерийской школе в Ютеборг-Дамме. В боевых действиях они не участвовали.

Результаты первых же испытаний новых САУ реанимировали споры в немецком военном руководстве. С одной стороны, пехота получала бронированные машины, которые могли послужить средством оперативной огневой поддержки; с другой — штурмовое орудие, казалось, не имело никаких преимуществ перед танком Pz.IV, вооруженным аналогичной пушкой. Однако танк, по мнению большинства германских генералов, в особенности Гейнца Гудериана, был много полезнее любой самоходки с ограниченными углами горизонтального наведения орудия. Мнения о целесообразности выпуска штурмовых орудий вновь разделились, и трудно сказать, как бы сложилась их судьба, если бы не настойчивость Эриха Манштейна и подоспевшая польская кампания, в ходе которой вермахт остро ощутил недостаток мобильной полевой артиллерии.

Первые серийные штурмовые орудия покинули цеха фирмы Daimler-Benz в феврале 1940 года. Машина получила официальное название Gepanzerte Selbstfahrlafette fur Sturmgeschütz 7,5 cm kanone — бронированный самоходный лафет для штурмового орудия с 75-мм пушкой. 28 марта 1940 года САУ присвоили армейское обозначение Sturmgeschütz III (сокращенно StuG III). По сквозной системе обозначения подвижных средств вермахта StuG III получила индекс Sd.Kfz. 142.

Штурмовое орудие Stug III

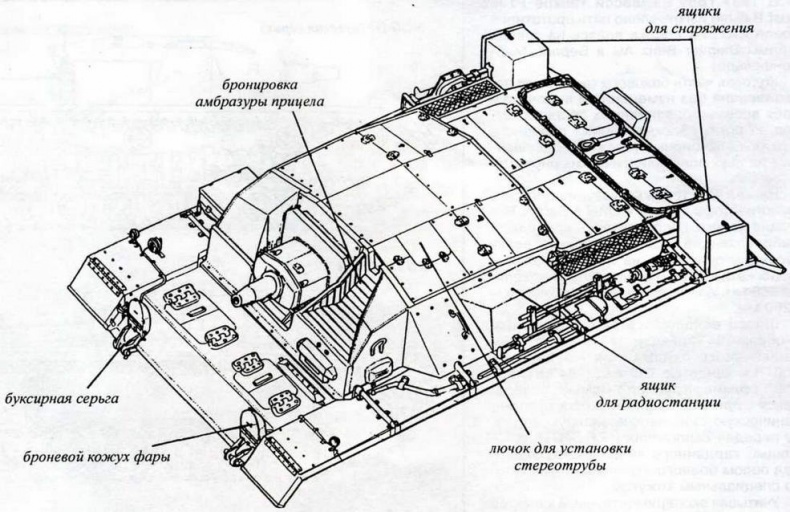

Характерные особенности штурмового орудия StuG III Ausf.A


Форма бронировки прицела

Штурмовое орудие Stug III

на прототипе

Штурмовое орудие Stug III

на Ausf.A и В

Штурмовое орудие Stug III

StuG III AusfB с пехотным десантом на броне. Операция «Барбаросса», Украина, 1941 год


StuG III Ausf.A

Главными отличиями серийной StuG III Ausf.A от прототипа были боевая рубка из броневой стали и шасси танка Pz.lll Ausf.F, подвергшееся некоторым изменениям. Толщина верхнего и нижнего лобовых листов корпуса увеличилась с 30 до 50 мм, кормового — с 21 до 30 мм. Кроме того, были ликвидированы бортовые эвакуационные люки и вентиляционные отверстия для охлаждения тормозов в верхнем лобовом листе. Изменилась также и конструкция двухстворчатых крышек люков доступа к агрегатам трансмиссии.

Ходовую часть с шестью опорными катками на борт и торсионной подвеской позаимствовали у танка Ausf.F без изменений, как и двигатель Maybach HL 120TR мощностью 300 л.с и десятискоростную коробку передач Variorex SRG 328-145.

Низкопрофильная боевая рубка, практически аналогичная по конструкции тем, что устанавливались на предсерийных машинах, была выполнена уже из броневой стали. Толщина броневых листов лобовой части рубки достигала 50 мм. Такую же толщину имел щит маски пушки. Борта рубки защищались 30-мм броней, крыша—11-мм, корма —26-мм. В передней части борта рубки имели дополнительное бронирование в виде 9-мм листов, расположенных под углом 60°. С левой стороны рубки, на надгусеничной полке находился бронированный ящик, в котором размещалась УКВ-радиостанция.

Вооружение машин модификации А было аналогично прототипам. Боекомплект пушки StuK 37 состоял из 44 выстрелов.

В распоряжении наводчика находился перископический прицел Sfl ZF, который устанавливался слева от пушки. Его амбразура защищалась специальной бронировкой в виде латинской буквы «V». Расширенный поиск целей вел командир с помощью стереотрубы SF 14z, для ее установки в крыше рубки был предусмотрен люк. В лобовом листе рубки имелся смотровой прибор механика-водителя Fahrersehklappe 50 с бинокулярным перископом KFF2.

Форма и размещение люков на крыше рубки остались такими же, как и на машинах предсерийного выпуска.

Боевая масса самоходной артиллерийской установки равнялась 19,6 т. С января по май 1940 года заводские цеха покинули 30 штурмовых орудий модификации А.

Штурмовое орудие Stug III

Штурмовое орудие Ausf C/D в бою. Восточный фронту район Смоленска, лето 1941 года

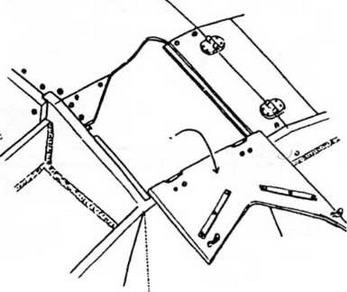

Установка прицела на StuG III Ausf С/D

Штурмовое орудие Stug III

прицел установлен, люк закрыт

Штурмовое орудие Stug III

прицел снят, люк открыт


StuG III AusF.B

В июне 1940 года начался выпуск штурмовых орудий второй модификации — Ausf.В. Их производство осуществлялось заводом Alkett (Almärkische Kettenfabrik GmbH) в Берлин-Шпандау, ставшим основным изготовителем этих машин.

Базой для САУ StuG III Ausf.В ранних выпусков должно было служить модернизированное шасси танка Pz.lll Ausf.G. Однако выпуск его задерживался, поэтому первые восемь САУ собрали на стандартном танковом шасси. Они имели бортовые эвакуационные люки, вентиляционные отверстия в верхнем лобовом листе и гусеницы шириной 360 мм. Лобовую броню танковых корпусов увеличили с 30 до 50 мм путем установки 20-мм бронелистов.
