В 1999 году свой вариант предложил харьковский завод имени Малышева. Прототип машины, получившей название "Донец", представляет собой комбинацию модернизированной башни от ЗСУ-23-4 и шасси основного танка Т-80УД, серийно выпускающегося в Харькове. Снаружи башни, по ее бокам, смонтированы две спаренных ПУ ЗРК "Стрела-10М". Артиллерийская часть "Шилки" осталась практически без изменений, но боекомплект пушек увеличен вдвое.

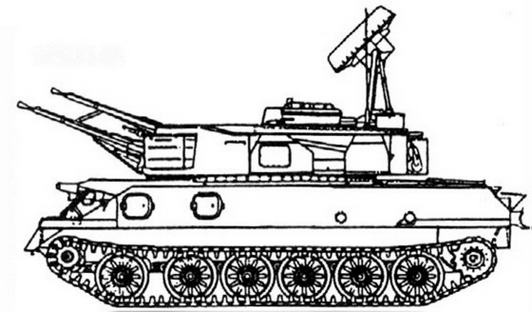

ЗСУ-23-4М

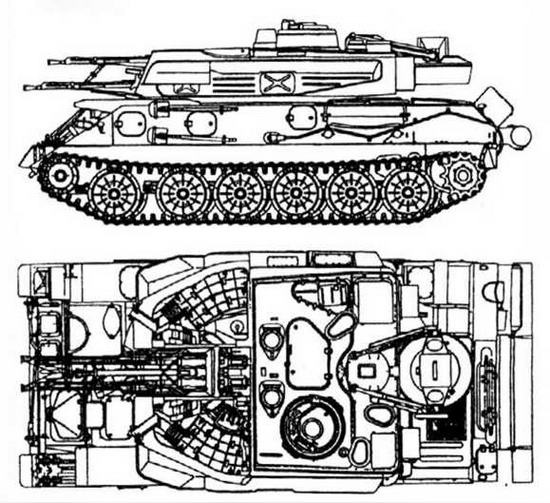

ЗСУ-23-4В
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗСУ-23-4
БОЕВАЯ МАССА, т: 19.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —6535, ширина — 3125, высота — 2576, клиренс — 400.
ВООРУЖЕНИЕ: 1 счетверенная автоматическая пушка АЗП-23 "Амур" калибра 23 мм.
БОЕКОМПЛЕКТ: 2000 выстрелов (в лентах на 50 патронов).
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: радиолокационно-приборный комплекс РПК-2 "Тобол", оптическое визирное устройство. БРОНИРОВАНИЕ, мм: противопульное.
ДВИГАТЕЛЬ: В-6Р, 6-цилиндровый, четырехтактный, бескомпрессорный дизель жидкостного охлаждения; мощность 280 л.с.(206 кВт) при 2000 об/мин; рабочий объем 19 100 см³.
ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная механическая коробка передач, два планетарных двухступенчатых механизма поворота с блокировочными фрикционами, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: шесть одинарных обрезиненных опорных катков на борт, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска индивидуальная торсионная, гидравлические амортизаторы на первых, 5-м левом и 6-м правом опорных катках; в каждой гусенице 93 трака шириной 382 мм, шаг трака 128 мм.
СКОРОСТЬ МАКС., км/ч: 50.
ЗАПАС ХОДА, км: 450.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2,5; высота стенки, м — 0,7; глубина брода, м — 1,0.
СРЕДСТВА СВЯЗИ: радиостанция Р-123, переговорное устройство Р-124.
Самоходная гаубица 2С1 "Гвоздика" (объект 26)
Первенец второго поколения отечественной самоходной артиллерии. Разрабатывалась по Постановлению СМ СССР от 4 июля 1967 года в ОКБ-9 (артиллерийская часть) и ПО "Харьковский тракторный завод" (шасси). Принята на вооружение в 1971 году. Производилась серийно на ХТЗ с 1972 года.
Серийная модификация: изготовлена на базе узлов и агрегатов ходовой части и силовой установки транспортера-тягача МТ-ЛБ. Корпус сварной, герметичный. Отделение управления и МТО размещены в передней части корпуса, боевое — в средней и кормовой. Над боевым отделением размещена сварная башня с развитой кормовой нишей. В башне установлена 122-мм гаубица Д-32 с длиной ствола 35 калибров. Внутреннее устройство ствола, баллистика и боеприпасы — как у буксируемой гаубицы Д-30. Ствол гаубицы Д-32 с двухкамерным дульным тормозом и эжектором. Затвор — вертикальный, клиновой, с полуавтоматикой копирного типа. Гаубица снабжена электромеханическим досылателем. Скорострельность 4 — 5 выстр./мин. Углы наведения: по горизонтали 360°, по вертикали -3°...+70°. Максимальная дальность стрельбы 15 200 м. Машина оборудована системами ПАЗ и ППО. Движение на плаву — за счет перемотки гусениц. Транспортировка по воздуху — всеми типами самолетов ВТА, начиная с Ан-12.
Самоходная гаубица 2С1 предназначалась для артиллерийских дивизионов танковых и мотострелковых (на БМП) полков. В каждый дивизион входило 18 САУ, а число их в дивизиях первого эшелона могло достигать 54 единиц. Помимо сухопутных войск 2С1 поступили на вооружение морской пехоты ВМФ.
"Гвоздики" использовались Советской Армией в Афганистане, принимали участие в региональных конфликтах на территории СНГ. К середине 90-х годов эта САУ уже считалась устаревшей, но, тем не менее, продолжает оставаться на вооружении артиллерийских частей Российской Армии и активно применяется в антитеррористической операции в Чечне. По данным комиссии, следящей за выполнением Венских соглашений по ограничению вооруженных сил в Европе, в 1995 году на европейской части России имелось 742 самоходных гаубицы 2С1.
На базе 2С1 создана и серийно выпускалась установка разминирования УР-77.
По советской лицензии эти САУ производились в Польше и Болгарии. На базе "Гвоздики" болгарские конструкторы разработали боевые машины пехоты БМП-23 и БМП-30, которые находятся на вооружении болгарской армии. В Румынии под индексом Mod.89 выпускался модернизированный вариант "Гвоздики".
На 1995 год самоходные гаубицы 2С1, как советского, так и польского, и болгарского производства, состоят на вооружении многих стран СНГ, а также Алжира (145 единиц), Афганистана, Болгарии (740), Венгрии (121), Польши (521), Румынии (6+42 Mod.89), Словакии (49), Словении (18), Сирии (400), Хорватии (30), Чехии (97) и Югославии. До объединения Германии 2С1 имелись и в ННА ГДР (374 единицы на 1991 г.).
Артиллерийскую часть САУ 2С1, в которую был внесен ряд изменений (получила индекс ГРАУ 2А32), использовали при создании самоходной гаубицы 2С2 "Фиалка" для воздушно-десантных войск. В качестве базы для нее взяли шасси боевой машины десанта БМД-1. Первые три опытные САУ в 1968 году проходили испытания, но их не выдержали. Работа над 2С2 была прекращена в декабре 1968 года.

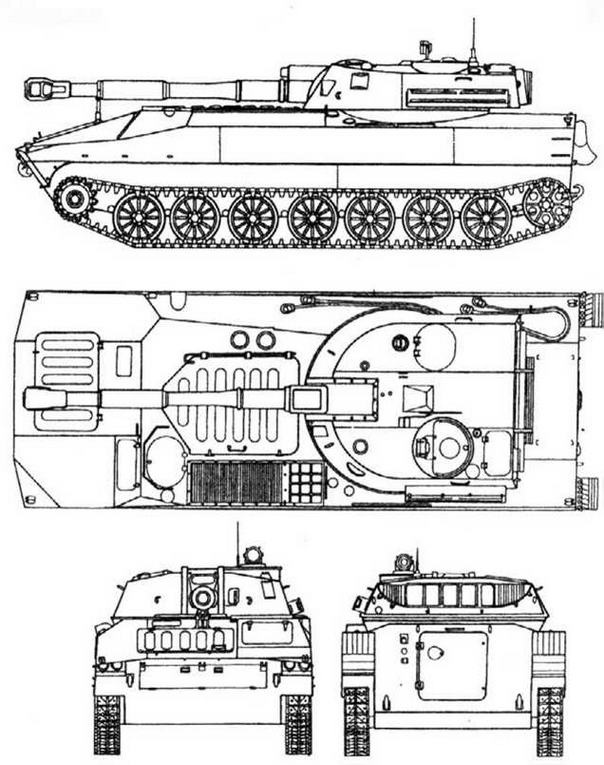

2С1 "Гвоздика"

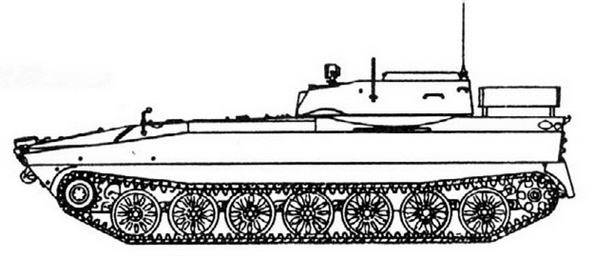

УР-77 "Метеорит"
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ 2С1
БОЕВАЯ МАССА, т: 15,7.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —7265, ширина —2850, высота —2740, клиренс —400.
ВООРУЖЕНИЕ: 1 гаубица Д-32 (2А31) калибра 122 мм.
БОЕКОМПЛЕКТ: 40 выстрелов раздельного заряжания.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел ПГ-2 (10П40), оптический прицел прямой наводки ОП5-37.
БРОНИРОВАНИЕ, мм: противопульное.
ДВИГАТЕЛЬ: ЯМЗ-238Н, 8-цилиндровый, V-образный, четырехтактный дизель жидкостного охлаждения; мощность 300 л.с.(220,8 кВт) при 2100 об/мин; рабочий объем 14 860 см³.
