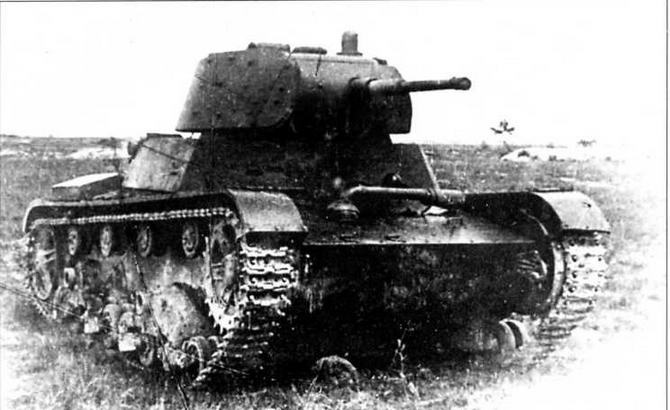

Огнеметный танк ХТ-134 во время испытаний на НИБТПолигоне летом 1940 года. На верхнем лобовом листе корпуса хорошо виден огнемет. Машина прибыла с Карельского перешейка, где она участвовала в боях. Дополнительная экранировка сохранилась только на башне, с корпуса ее сняли перед испытаниями для снижения массы
Легкий химический танк ХТ-134
В январе 1940 г. завод № 174 под обозначением ХТ-134 построил на базе Т-26 с конической-башней новый вариант химического (огнеметного) танка с сохранением пушечного вооружения. Использовалась та же аппаратура КС-25, но теперь поворотный Г-образный брандспойт огнемета монтировался в верхнем лобовом листе корпуса стандартного Т-26 обр.1939 г., а один из двух резервуаров с огнесмесью — снаружи на кормовом листе подбашенной коробки. Запас горючей жидкости 145 л обеспечивал 15 — 18 коротких выстрелов. Диаметр выходного отверстия насадки огнемета составлял 14 мм. Общая масса огнеметной аппаратуры с заправленными резервуарами составляла 568 кг, рабочее давление в баках огнесмеси — 25 — 27 атм. Кроме того, танк вооружался 45-мм танковой пушкой обр. 1934/38 г. и двумя пулеметами ДТ.
Два образца ХТ-134, экранированные 30-мм бронелистами, были направлены в 210-й отдельный химический танковый батальон. Несмотря на успех их применения, танк ХТ-134 не пошел в серию. Во-первых, огнеметные танки нуждались в гораздо лучшей бронезащите, что требовало использования шасси средних или тяжелых танков. Во-вторых, дальность огнеметания 50 м к тому времени считалась уже недостаточной, требовалась замена пневматических огнеметов пороховыми. Да и выпуск базового танка завершался.
Заметим, что химический танк ХТ-46 разрабатывался на базе Т-46 — колесногусеничной модификации того же Т-26.
Всего химических танков было выпущено: ХТ-26 — 552 в 1932 — 1935 гг., ХТ-130 —401 в 1936 —1939 гг., ХТ-133 — 269 в 1939 — 1940 гг., ХТ-134 — 2 в 1940 г.
Колесно-гусеничный огнеметный танк XT-7 (ОТ-8)
Быстроходным колесно-гусеничным танкам БТ в СССР уделялось большое внимание, но химические (огнеметные) танки на их базе остались опытными экземплярами. Уже в 1935 г. на шасси БТ-5 были построены три опытных образца БХМ-2 с огнеметной аппаратурой КС-23 вместо пушечного вооружения, в 1937 г. — ХБТ-5 с аппаратурой КС-34 завода «Компрессор». В 1936 г. СКБ завода «Компрессор» на шасси БТ-7 создало опытный образец танка ХБТ-7 (ХБТ-III) с аппаратурой КС-40, способной выбрасывать струю до 70 м.
В 1940 г., когда на заводе № 174 построили ХТ-134, харьковский завод № 183 им. Коминтерна на шасси БТ-7 обр.1937 г. построил несколько огнеметных танков ОТ-7 с 45-мм пушкой и пулеметом ДТ в «родной» конической башне. Пневматический огнемет КС-63 завода «Компрессор» был установлен в лобовой части корпуса справа от механика-водителя. Два резервуара для горючей смеси емкостью по 85 л каждый вынесли из корпуса танка на надгусеничные полки и защитили 10-мм броней. Пневматическая система огнемета состояла из трех баллонов сжатого воздуха емкостью по 13 литров; двух редукторов, трубопровода и клапана управления. Один редуктор понижал давление до 8 — 10 атм (для подачи бензина к форсунке факела), другой (для выстрела огнесмеси) создавал рабочее давление в баках 20 — 25 атм. Дальность метания струи при этом доходила — до 60 — 70 м (в благоприятных условиях — до 90 м). Установка огнемета в корпусе обусловила мертвую зону обстрела из него в 5,5 м. Запаса горючей жидкости в 170 л хватало на 11 — 17 (по другим данным — 10 — 15) коротких выстрелов, практическая скорострельность составляла 10 — 12 выстр./мин. При этом угол горизонтального обстрела составлял 55°, угол возвышения +12°, склонения -9°. Огнеметанием управлял механик-водитель. В его прибор наблюдения было встроено приспособление для наведения огнемета с прицельными рисками и связанной с огнеметом стрелкой. Но для производства КС-63 просто не нашли соответствующего предприятия.

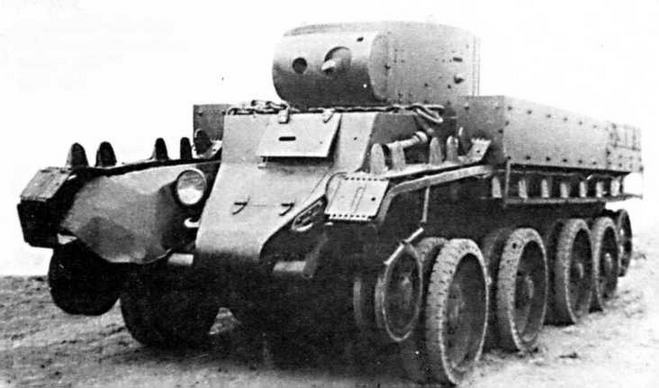

Опытный образец легкого химического танка ХБТ-7. 1936 год

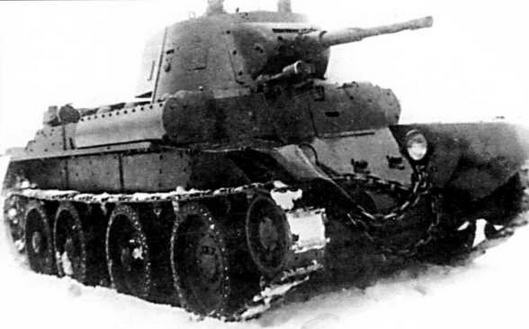

Огнеметный танк ОП-7. 1939 год
Колесно-гусеничный огнеметный танк ОП-7
В 1941 г. огнеметную аппаратуру КС-63 установили на колесно-гусеничный танк БТ-7М (обр.1940 г.) с дизельным двигателем В-2. Этот огнеметный танк получил обозначение ОП-7. Общая масса КС-63 с заправленными резервуарами составляла 711 кг. Резервуары с огнесмесью по 85 л каждый устанавливались на надгусеничных полках и защищались 10-мм бронелистами. Огнесмесь состояла из смеси мазута М3 (90%) и керосина (10%), ее запаса хватало на 10 — 15 коротких выстрелов. Брандспойт разместили в шаровой опоре в лобовом листе корпуса, диаметр выходного отверстия его насадки — 19 мм. Управление брандспойтом осуществлялось двумя рукоятками. Зажигание смеси производилось с помощью электросвечи, подключенной к танковому аккумулятору. Рабочее давление — 25 — 27 атм. Дальность действия — до 70 м. Как и ОТ-7, танк ОП-7 остался опытным образцом. Он, однако, интересен как пример изменения подхода к созданию огнеметных танков накануне войны.
Тактико-технические характеристики танка ОТ-7 (ОП-8)
| Экипаж, чел. |
3 |
| Боевая масса, т |
14,3 (14,65) |
| Длина танка, м |
5,6 (5,66) |
| Ширина, м |
2,29 |
| Высота, м |
2,4 (2,5) |
| Клиренс, м |
0,35 |
| Толщина брони, мм: |
| корпус |
22 |
| башня |
15 |
| Мощность двигателя, л.с. |
400 (500) |
| Максимальная скорость, км/ч: |
| на гусеницах |
51(62) |
| на колесах |
72 (86) |
| Запас хода, км: |
| на гусеницах |
510 (620) |
| на колесах |
500(1070) |
| Вооружение |
| Пушка |
45-мм обр. 1934 /38 г. |
| Пулемет |
2x7,62-мм ДТ |
| Боекомплект: |
| выстрелов |
188 |
| патронов |
1827 |
| Огнемет |
КС-63 |
| запас огнесмеси, л |
170 |
| дальность огнеметания, м |
54 — 60 (70) |
