РИС.З
РИС. 4

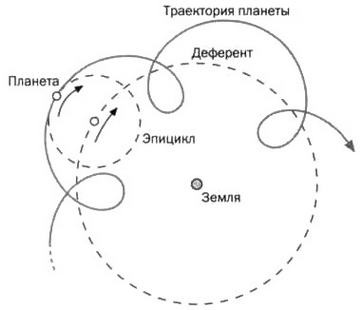

На рисунке 3 с помощью деферента и эпицикла изображена эпитрохоидальная траектория планеты. Эта сложная система в течение веков объясняла движение планет, в том числе попятное движение. На рисунке 4 показаны геоцентрические траектории внутренних планет (Меркурия и Венеры) в течение нескольких лет: семи лет для Меркурия и восьми — для Венеры. Сложность рисунка огромна даже для такого срока.
Используя эпициклы, Птолемей должен был, например, объяснить изменение яркости планет в течение годового цикла. Он предположил, что все большие сферы-деференты вращаются вокруг нашей планеты, но центр вращения, который он назвал эквант, не совпадает с самой планетой. Солнце, Луна и все планеты вращаются вокруг этой точки с постоянной скоростью по круговым орбитам. В связи со смещением центра вращения расстояние между небесными телами, в том числе Луной и Землей, постоянно меняется, что влечет изменение яркости. Таким образом, система Птолемея не являлась геоцентрической в строгом смысле, как система Аристотеля — с Землей в центре Вселенной, но геостатической — с неподвижной Землей и планетами, вращающимися вокруг экванта.

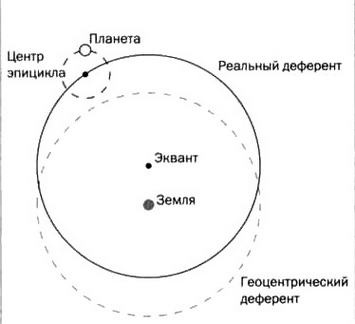

На рисунке 5 изображен упрощенный случай, в котором реальный деферент смещен по отношению к геоцентрическому положению. В связи с этим планета будет ближе к Земле при движении по нижней части деферента.
«АЛЬМАГЕСТ»
«Альмагест» («Великий трактат», или «Синтаксис математики»), названный так арабами от al-majist T(«великий»), был написан во II веке Птолемеем, родившимся в египетской Фиваиде и жившим в Александрии. Эта книга является лучшим текстом по астрономии классической Греции, она была основным учебником для многих византийских и исламских астрономов, а также в Средние века и эпоху Возрождения. Для Коперника «Альмагест» имел чрезвычайное значение, и он очень тщательно изучил эту книгу: несмотря на то что его гелиоцентрическая теория опровергала теорию Птолемея, Коперник всегда испытывал к этому автору большое уважение. Трактат состоит из 13 томов. В томе I венецианского издания Петра Лихтенштейна (1515), экземпляр которого был у Коперника, излагается аристотелевская космология. Том II посвящен проблемам суточного движения небесных тел. Том III описывает длительность года и движение Солнца, здесь вводится понятие эпицикла. В томах IV и V изложены движение Луны, лунный параллакс, размеры и расстояния до Солнца и Луны по отношению к размеру Земли. Том VI посвящен солнечным и лунным затмениям. Тома VII и VIII описывают движение неподвижных звезд. Тома с IX по XI содержат данные о планетах, наблюдаемых невооруженным глазом. В XII томе обсуждается сезонное и попятное движение планет, а в XIII — отклонение планетарного движения от эклиптики.

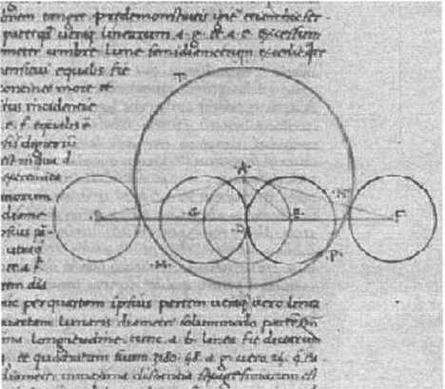

Фрагмент страницы «Альмагеста», на которой изображен графический способ построения гипотрохоид.
В «Альмагесте» Птолемей подробно описывает орбиту каждой планеты, делая различие между внутренними и внешними планетами. На те и другие он накладывает определенные ограничения, чтобы лучше объяснить их поведение. На самом деле птолемеева система состоит из набора независимых, по большей части, правил для каждого небесного тела. И действительно — у каждого тела есть собственный эквант, вокруг которого оно вращается, как можно видеть на рисунке 6.
СЕМЕЙСТВО КРИВЫХ, ПРЕДСТАВЛЯЮЩИХ ИНТЕРЕС ДЛЯ АСТРОНОМИИ
Кривые вращения и тригонометрические соотношения часто играли основополагающую роль в развитии космологических моделей. Особый интерес представляет семейство кривых, использованных Птолемеем в его геоцентрической модели и сегодня очень хорошо изученных. Речь идет об эпитрохоидах. Интерес астрономов к ним объясняется тем, что это кривые вращения, получаемые движением одной окружности по другой. Система эпицикл-деферент, используемая Птолемеем, является их частным случаем. Птолемей использовал схему, аналогичную изображенной на рисунке и позволявшую получить эпитрохоиду с радиусом деферента RD и радиусом эпицикла re. В этом случае параметрическое уравнение эпитрохоиды будет выглядеть так:
χ(θ). RD cos(θ) - re cos(RD/re · θ); у (θ) = RD sin(θ) - re sin(RD/re · θ).
Система эпицикл-деферент для построения эпитрохоиды. Малая окружность — эпицикл (с радиусом re, = b), большая окружность — деферент (с радиусом а).
По пунктирной окружности радиуса RD = a + b движется центр эпицикла. Точка Р при движении рисует эпитрохоиду.
В отличие от других планет, Меркурий требует особого подхода. На рисунке 7 мы можем видеть, как Птолемей вводит еще одну окружность, чтобы сместить эквант планеты и придать ее движению дополнительные колебания. На рисунке изображено Солнце, вращающееся вокруг своего экванта. Дополнительная окружность с Землей в центре управляет движением точек 1 и 2, так что точка 2 производит деферент Меркурия. В точке 2 находится центр соответствующего эпицикла. В ходе своего движения Солнце в одной из точек касается пунктирной окружности, центром которой является наша планета.
РИС. 5
РИС. 6
РИС. 7
Существует множество примеров переработки, критики и комментариев идей Птолемея со стороны более поздних астрономов, в особенности мусульманских и европейских в эпоху позднего Средневековья. В связи с важностью их трудов и влиянием на них работ Птолемея следует упомянуть отдельно некоторых из них. Ибн аль-Хайсам (965-1040), известный на западе как Альхазен, также получил имя «второй Птолемей», поскольку он комментировал и расширил классическую работу; Иоанн Сакробоско (ок. 1195-1256), который в своем «Трактате о сфере» изложил модель Вселенной по Птолемею; персидский астроном Кут-ад-Дин Ширази (1236-1311), описавший новые модели движения планет, улучшив принципы Птолемея; и особенно Георг фон Пурбах (1423— 1461), который переработал «Альмагест» Птолемея и «Книгу о форме мира» Альхазена, добавив к ним тригонометрические выкладки.
