ДРЕВНИЕ АСТРОНОМИЧЕСКИЕ ИНСТРУМЕНТЫ
До появления телескопа, изобретенного в Голландии в 1608 году, для определения положения светил использовали другие инструменты. Большая часть этих устройств использовалась для навигации, так как по положению звезд можно вычислить точное расположение судна. Копернику были доступны лишь устаревшие с современной точки зрения инструменты. В своих наблюдениях он вынужден был использовать устройства, не слишком отличавшиеся от тех, что были под рукой у древнегреческих астрономов, в частности у Птолемея. Коперник научился работать с ними в Краковской академии, воспользовавшись, без сомнения, подарком Мартина Былицы.
Самыми распространенными инструментами астрономов во времена Коперника были квадрант, секстант, трикветрум, астролябия и армиллярная сфера (сохранилось множество их экземпляров). Изобретение телескопа и других измерительных инструментов постепенно сделало эти приборы музейными экспонатами.
Большая часть таких устройств придумана древнегреческими астрономами, хотя возможно, что они переняли их у предшествующих культур. Известно, например, что солнечные часы гораздо раньше греков использовали египтяне и вавилоняне, однако невозможно определить, было ли это до V века до н. э.
Квадрант позволяет измерять углы по отношению к вертикали. С помощью шкалы, которая соответствует четверти окружности, связанного с ней отвеса и окуляра, который направляется на наблюдаемое светило, можно определить его положение в конкретное время в конкретном месте. Последовательные измерения в течение года позволяют определить движение объекта по небу. На странице 46 проиллюстрированы такие измерения. Простые тригонометрические построения показывают, что угол между прямой наблюдения (глаз — светило) и линией горизонта равен углу, образуемому отвесом и другим прямым углом квадранта. Таким образом, сфокусировавшись на светиле, мы можем получить его высоту, считывая положение отвеса по отношению к градуированной дуге квадранта. Астрономический секстант, в отличие от навигационного секстанта, более современного и сложного инструмента, является вариантом квадранта, но с дугой менее 90°.
Он широко использовался в Средние века, и даже Тихо Браге (1546-1601) во второй половине XVI века с его помощью проводил некоторые измерения. Известны стенные секстанты, сконструированные некоторыми восточными астрономами, в частности до наших дней в Самарканде сохранился 40-метровый секстант Улугбека (1394-1449). Сложность постройки таких инструментов вознаграждалась высокой точностью получаемых результатов.
Эти гигантские инструменты должны были конструироваться таким образом, чтобы их дуга совпадала с меридианом местности, в которой проводились наблюдения. Из-за размеров секстанты обычно располагались под землей и имели отверстие, через которое солнечные лучи попадали внутрь. Секстант, изображенный справа вверху на странице 45, использует двойную шкалу с градусами и минутами.
Стенной квадрант, или квадрант Тихо Браге. Большой стенной квадрант Тихо Браге, описанный в его «Механике обновленной астрономии· (1598).

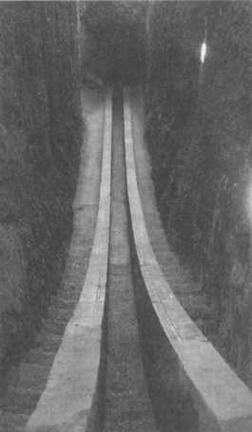

Секстант, сконструированный султаном Улугбеком в Самарканде около 1428 года.
Коперник и его астрономические инструменты.
КВАДРАНТ
Так как во времена Коперника телескоп еще не был изобретен, астрономы были вынуждены использовать для наблюдений и измерений более простые инструменты, хотя это не помешало им изменить наше представление о мире! Самым простым был квадрант, который позволял измерить угол между направлением на звезду и вертикалью, получив, таким образом, высоту.

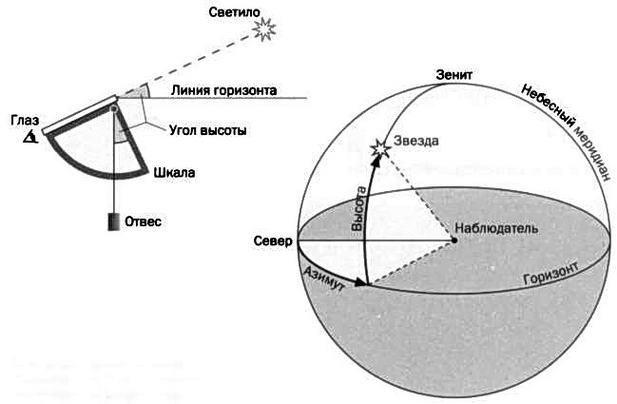

На рисунке приведен способ измерения высоты с помощью квадранта. На рисунке справа — координаты звезды. Азимут определяют с помощью компаса, а высоту — с помощью квадранта.
Ежедневно наблюдая положение Солнца по лучам света, падающего на секстант, с помощью измерений основных параметров можно определить годовые циклы. Используя такой прибор, султан и астроном Улугбек с высокой точностью измерил длительность года. Более точных результатов достиг лишь Коперник 100 лет спустя.
Более сложным инструментом является астролябия, позволяющая производить более полные измерения для конкретной широты. В основе прибора — стереографическая проекция небесного свода. Сам прибор состоит из трех частей, вкладывающихся друг в друга (см. следующую страницу), — внешней градуированной окружности, тарелки или рамки, и двух дисков, вставляющихся один в другой. Внутренний диск, называемый пауком, содержит вращающуюся стрелку, закрепленную в центре, которую называют алидада. Оставшийся диск фиксируется между пауком и тарелкой, он зависит от широты места, на котором производится наблюдение. Этот диск называется пластинкой, или тимпаном. Этот инструмент был усовершенствован арабами, но известно, что его использовали и древнегреческие астрономы, хотя они и не знали имени изобретателя.
Рисунок объясняет устройство инструмента. Элемент, называемый тимпаном, соответствует проекции неба на плоскость, то есть двумерной карте неба, наблюдаемого в конкретной местности. При наблюдении в других местностях следует использовать соответствующий тимпан. На этом диске выгравированы координаты небесной сферы, соответствующие конкретной широте, в том числе зенит, горизонт, линии высоты, азимута, небесного экватора, эклиптики и тропиков Рака и Козерога. Астролябию подвешивают вертикально за отверстие в верхней части. Край тарелки проградуирован в градусах и часто также в минутах. В свою очередь, паук может вращаться и представляет собой прозрачную планисферу с позициями Солнца, Луны и самых ярких звезд. Над пауком указатель алидады поворачивается в направлении искомого светила. Например, при направлении на Солнце алидада будет показывать местное время.
Армиллярная сфера, в отличие от описанных инструментов, является трехмерной картой неба, включающей известные движения различных светил. Ее изобретение приписывается Эратосфену, хотя точных доказательств этому нет. По сути, астролябия является двумерной реализацией принципа армил- лярной сферы. В Китае армиллярные сферы конструировали в I веке до н. э., некоторые из них могли вращаться с помощью хитроумных гидравлических механизмов.

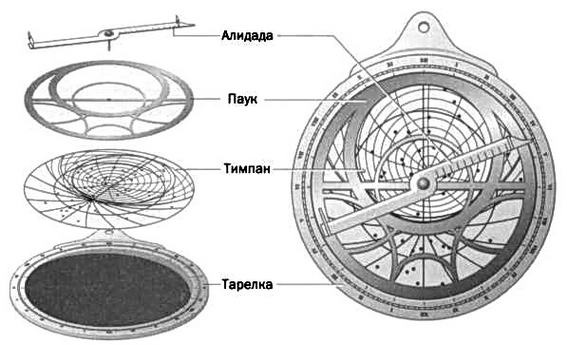

В левой части рисунка — составные части астролябии. Справа — собранная астролябия.
