В 1963 г. небольшое количество танков Т-10М дополнительно вооружили противотанковыми управляемыми ракетами «Малютка». Такими же ПТУР и тогда же пытались довооружить и средние танки Т-55. Пусковая установка для трёх ракет «Малютка» размещалась снаружи на задней части башни в специальном кожухе; она была оснащена механизмом подъёма с электроприводом. Наведение ракет осуществлялось согласованием углов наведения пусковой установки и линии прицеливания штатного прицела наводчика. В боекомплект танка входило шесть ракет.

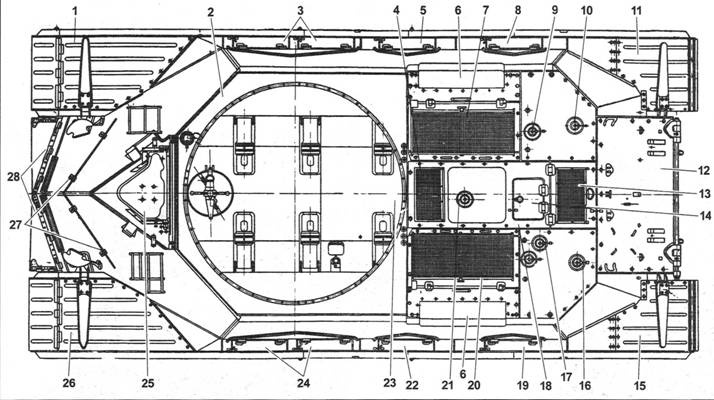

Т-10М (башня, сиденья, приборы и рычаги управления, боеукладки условно не показаны):
1, 26 – передние грязевые щитки; 2 – подбашенный лист крыши; 3, 24 – передние ящики ЗИП; 4 – окно для впуска в двигатель воздуха летом; 5, 22 – средние ящики ЗИП; 6 – выпускные окна эжекторов; 7 и 20 – сетки окон над радиаторами; 8 и 19 – задние ящики ЗИП; 9 – пробка заправочного отверстия топливного бака; 10 и 16 – пробки отверстий для доступа к регулировочным гайкам тормозных лент; 11 и 15 – задние грязевые щитки; 12- верхний кормовой откидной лист; 13 – окно впуска воздуха в двигатель зимой; 14 – крышка люка для обслуживания системы смазки; 17 – пробка над масляным щупом; 18 – съёмный лист крыши над двигателем; 21 – пробка заправочного отверстия системы охлаждения; 23 – днище корпуса; 25 – крышка люка механика-водителя; 27 – скобы для крепления вертикального щитка; 28 – передний отражатель

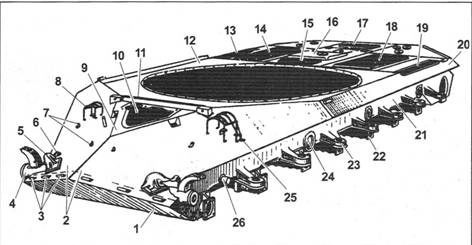

Корпус танка Т-10М (вид спереди справа):
1 – нижний наклонный лобовой лист; 2 – верхние наклонные лобовые листы; 3 – петли для крепления переднего отражателя; 4 – кронштейн кривошипа направляющего колеса; 5 – буксирный крюк; 6 – защёлка буксирного крюка: 7 – скобы для крепления вертикального щитка; 8 – ограждение фары; 9 – передний наклонный лист крыши; 10 – люк механика-водителя; 11 – защитный брусок; 12 – подбашенный лист; 13, 19 – выпускные окна эжекторов; 14, 18 – окна сеток над радиаторами; 15 – окно сетки впуска в двигатель воздуха летом; 16 – лист крыши над двигателем; 17 – окно сетки впуска в двигатель воздуха зимой; 20 – верхний наклонный бортовой лист; 21 – нижний гнутый бортовой лист; 22 – кронштейн балансира опорного катка; 23 – упор балансира; 24 – фланец; 25 – ограждение фары и сигнала; 26 – цапфа механизма натяжения гусеницы
Можно утверждать, что танк Т-10 оказался вполне удачной машиной, в которой органично сочетались мощная броневая защита, высокоэффективное вооружение и хорошие маневренные качества. Простота устройства, удобное управление, высокая проходимость выгодно отличали его от других советских и зарубежных тяжёлых танков.
В начале 1950-х годов, когда началась разработка Т-10, тяжёлые танки собственной конструкции, кроме СССР, имели на вооружении только США – М103 (1956 г.) и Англия – «Конкэрор» (1954 г.). Однако оба эти танка уступали Т-10: были тяжелее и выше, имели небольшую скорость; за счёт того, что они оснащались карбюраторными двигателями, их запас хода по топливу был значительно ниже, не говоря уже о существенно большей пожароопасности. «Конкэрор» с 120-мм нарезным орудием, оказавшимся чрезвычайно громоздким, мог похвастаться только одноплоскостным в вертикальной плоскости стабилизатором, а М103 – вообще такового не имел. Т-10A уже в 1956 г. оснащался одноплоскостным стабилизатором, а Т-10Б – двухплоскостным. На зарубежных танках отсутствовала система ПАЗ, не имели они и возможности преодолевать водные преграды по дну. Правда, советский танк несколько уступал им по броневой защите передней части корпуса, зато значительно превосходил по подвижности и проходимости. В целом танк Т-10 отвечал основным тактико-техническим требованиям, предъявлявшимся к тяжёлым машинам того периода.
Крыша МТО танка Т-10М

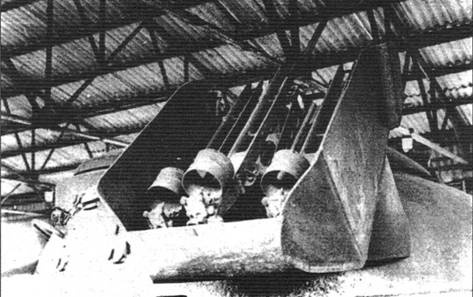

Пусковая установка для трёх ракет «Малютка»; находилась на задней части башни танка
ТТХ ПТУР «Малютка» (9М14): масса – 10,9 кг; дальность стрельбы – 500 – 3000 м; средняя скорость полёта – 115 м/сек; калибр – 125 мм; длина – 871 мм; размах крыльев – 393 мм; масса БЧ- 2,6 кг; бронепробиваемость – 410 мм; система управления ручная, проводная; вероятность попадания – 0,7

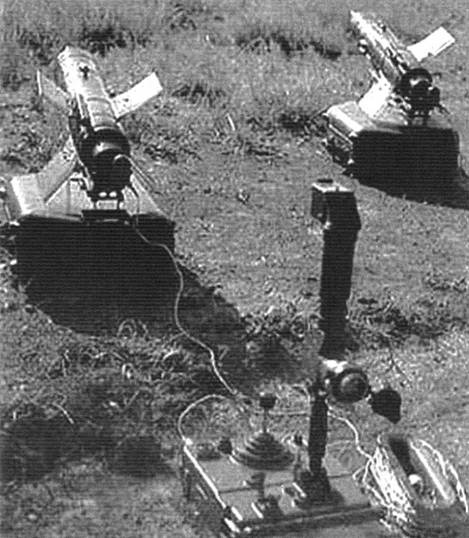

Противотанковый ракетный комплекс «Малютка». Переносной пехотный вариант: ракеты на пусковых установках в боевом положении, пульт управления с монокулярным визиром и аппаратурой наведения
Долгое время западные эксперты считали, что в СССР было построено более 8 тыс. танков Т-10 всех модификаций, в соответствии с этим называя его самым массовым тяжёлым танком в мировом танкостроениии. На деле всё оказалось намного скромнее. Согласно последним опубликованным данным, с 1953 по 1965 г. было выпущено всего 1439 танков Т-10 всех модификаций. Эти машины в основном направлялись на вооружение тяжёлых танковых дивизий, которые стали формироваться с 1954 г.
В этот период в рамках пересмотра способов ведения боевых действий в условиях применения ядерного оружия проводились мероприятия по изменению штатной организации войск. С целью повышения живучести армейских подразделений в их составе резко увеличивалось количество танков, бронетранспортёров, зенитных средств. Так, по новым штатам, принятым в 1954 г., в танковом полку танковой дивизии состояло 105 машин (ранее их было 65). Кроме того, в состав дивизии был включен механизированный полк. С того же года стали формироваться ТТД, предназначавшиеся для прорыва укрепленной обороны противника, в которые входило по три ТТП, вооруженных 195 машинами. Именно сюда и начали передаваться поступающие в войска танки Т-10.

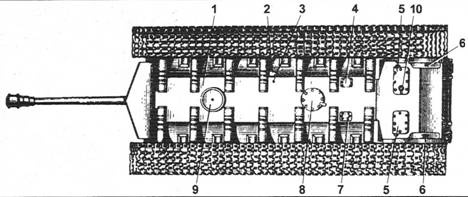

Днище корпуса танка Т-10М:
1 – днище корпуса; 2 – люк для выхода газов из котла подогревателя; 3 – отверстие слива горючего из сливного бачка и слива охлаждающей жидкости; 4 – люк слива масла из масляного бака; 5 – люки под силовой передачей; 6 – пробки слива масла из карманов корпуса под бортовыми передачами; 7 – люк слива горючего; 8 – люк под двигателем; 9 – люк запасного выхода; 10 – лючок слива масла

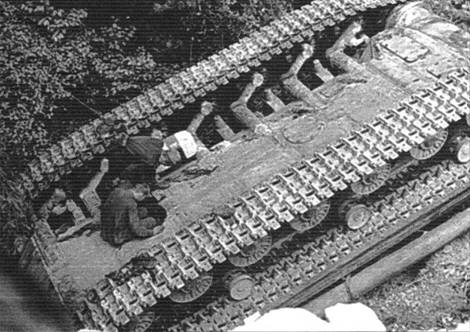

Перевернувшийся танк. Хорошо видны люки на днище корпуса

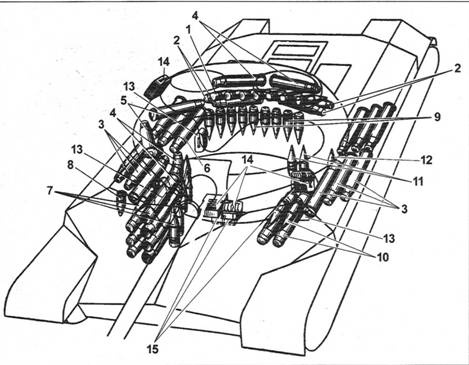

Размещение боекомплекта в танке Т-10М:
