Характерные отличия транспортеров
LVT(A)-5

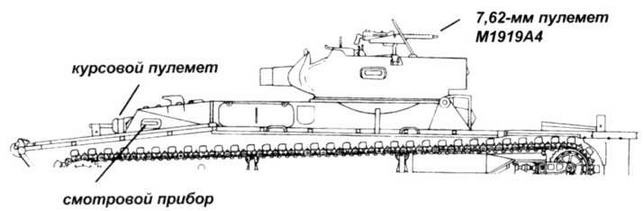

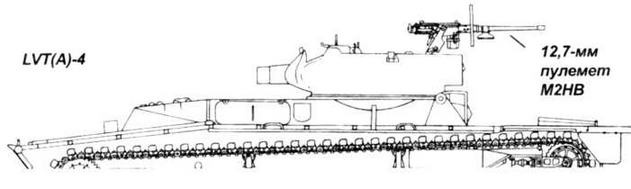

Одним из недостатков LVT(A)-4 по сравнению с LVT(A)-1 было отсутствие двух пулеметов Browning М1919А4, защищавших машину с кормовых ракурсов
Плавающий танк LVT(A)-5
LVT(A)-4 в целом неплохо показал себя в ряде десантных («амфибийных») операций на Тихоокеанском ТВД. Однако он имел только ручные приводы наведения, а система стабилизации вооружения отсутствовала. Первое затрудняло быстрый перенос огня и сильно утомляло расчет, второе не позволяло вести огонь в движении. На суше огонь из 75-мм гаубицы вели только с остановок или с укрытых позиций, но он мог оказаться полезен и на плаву — непосредственно перед выходом первого броска десанта на берег. Между тем, без стабилизатора вести такой навесной огонь было нельзя — большое рассеивание создавало опасность поражение своих войск.
Эти недостатки устранили в плавающем танке LVT(A)-5, установив в башне силовой привод наведения (дублировавшийся ручным) и гироскопический стабилизатор. Новая установка орудия со стабилизацией в вертикальной плоскости получила обозначение М12. На ствол гаубицы крепили противовес для облегчения работы стабилизатора. Для удобства работы экипажа башню снабдили подвесным поликом. Несколько перекомпоновали внутренний интерьер башни. Гиростабилизатор и электроприводы наведения увеличили потребность в электроэнергии, и на машину установили дополнительный электрогенератор. LVT(A)-5 вобрал в себя и все усовершенствования «Марианской модели» LVT(A)-4, ряд изменений — например, дополнительные смотровые блоки, которые встречались на LVT(A)-4 поздних выпусков, — вносились в LVT(A)-5 уже в серии.
На производство LVT(A)-5 поставили в начале 1945 года, но в войска танк поступил уже после Второй мировой войны (видимо, поэтому в ряде источников эта модель упоминается как «послевоенная»), Всего на заводе FMC в Риверсайде в 1945 году собрали 269 LVT(A)-5. С окончанием войны прекратили и производство танка, завершившего собой линию семейства AMTANK.

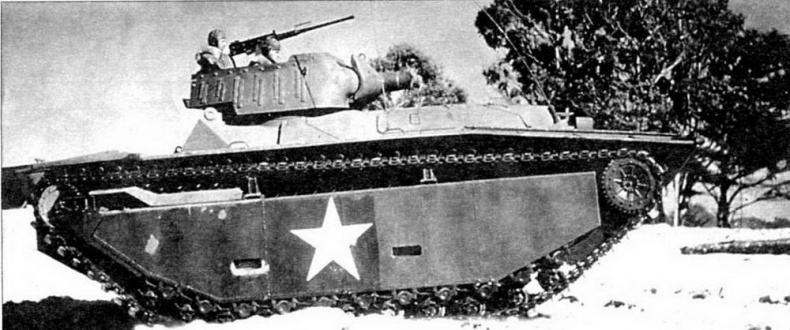

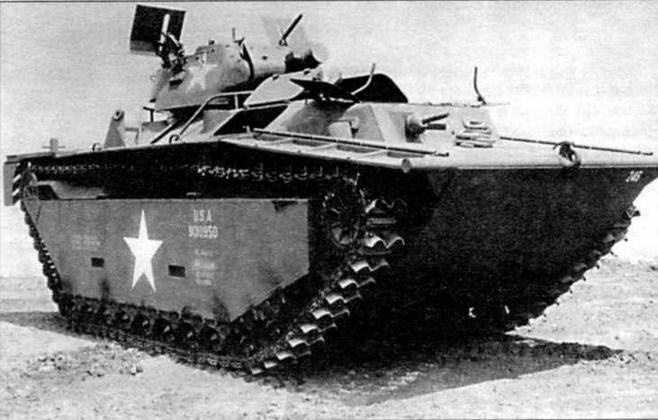

Плавающий танк LVT(A)-5 во время испытаний на Абердинском полигоне (штат Мэриленд), 1945 год

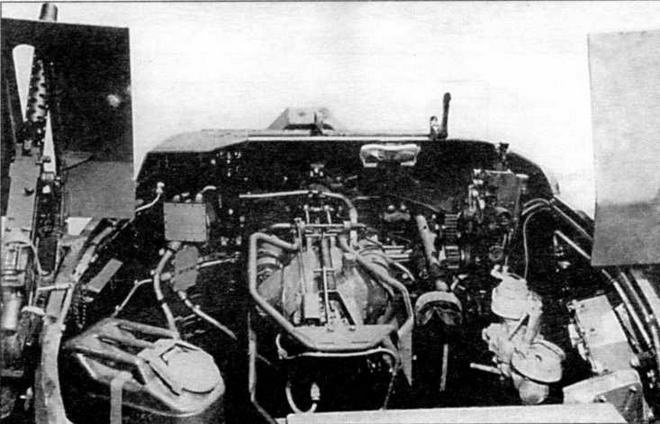

Интерьер башни LVT(A)-5. Вместо одного крупнокалиберного пулемета на этой модификации были установлены два обычных пулемета Browning, прикрытых щитами. Справа от казенника 75-мм гаубицы расположены телескопический и панорамный прицелы
После войны многие LVT(A)-5 поставили на хранение, а в 1949 году — одновременно с модернизацией транспортеров LVT-3 (см. ниже) — подвергли переделке и некоторое количество LVT(A)-5. Из-за перетяжеления машины высота борта над ватерлинией уменьшилась до опасного уровня. Поэтому для восстановления запаса плавучести и улучшения управляемости машины на плаву увеличили объем корпуса и снабдили его закругленным носом. Носовая часть корпуса стала продолжением подбашенной коробки. Из-за этого пришлось исключить лобовой пулемет, а для механика-водителя выполнить возвышающуюся над крышей отделения управления рубку с круговым обзором и верхним люком с откидывающейся назад крышкой. В связи с подъемом места механика-водителя пришлось несколько перекомпоновать трансмиссию и изменить органы управления. В кормовой части подняли крышу моторного отделения, что улучшило условия охлаждения двигателя и его защиту от заливания водой. В крыше моторного отделения имелись люки для доступа к двигателю. Подбашенный лист дотянули до крыши моторного отделения, чем завершили новые обводы машины. По верхней части корпуса смонтировали дополнительные поручни. Башня отличалась от таковой у самоходной гаубицы М8 увеличенными размерами и крышей с одним люком, а по периметру ее верхней части установили девять смотровых блоков. В понтонах выполнили вырезы, открывавшие доступ к эвакуационным люкам в бортах корпуса.
Башня танка LVT(A)06. На стволе гаубицы виден противовес, уравновешивающий стабилизатор
Поначалу для машин с такими изменениями приняли обозначение LVT(A)-6, но вскоре его заменили на LVT(A)-5 «модифицированный», под этим обозначением машины и стали известны. Точное количество LVT(A)-5, прошедших такую обработку, в доступных источниках не указано. Уже вскоре для LVT(A)-5 «модифицированных» нашлась боевая работа в Корее, где их в основном использовали как САУ. Огонь они вели обычно с подготовленных позиций — окопанных или защищенных мешками с песком. После Корейской войны эти машины вернули на родину и либо пустили на слом, либо поставили на хранение.
Опытный плавающий танк LVT(A)-1 с башней М24

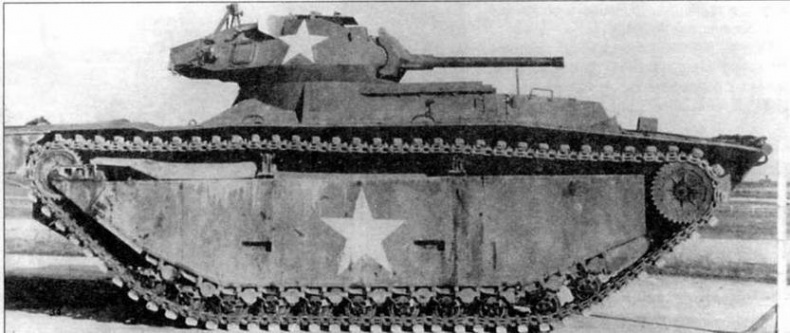

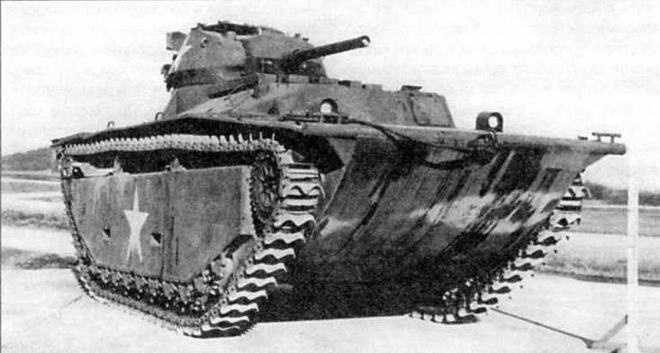

Опытный образец плавающего танка LVT(A)-1, снабженный башней легкого танка М24 «Чаффи» (фото в центре и справа). Абердинский испытательный полигон, 1945 год
Желая получить машину, способную бороться и с бронированными целями, и с полевыми укреплениями, армия США в июне 1944 года выдала заказ на установку на шасси LVT(A)-1 башни нового легкого танка М24 «Чаффи» с 75-мм пушкой М6. Опытная машина была изготовлена в январе 1945-го.
Характеристики 75-мм пушки танка М24 и сравнительно широкая номенклатура ее боеприпасов делали эту модификацию перспективной.
Для размещения башни с диаметром погона 1524 мм подбашенную коробку снабдили уширениями и усилили, дабы выдержать увеличившуюся массу башни и отдачу 75-мм пушки. В кормовой части башни могла монтироваться установка 12,7-мм пулемета М2НВ. Испытания модифицированной машины показали ее недостаточную остойчивость при маневрировании на плаву. В то же время на плаву орудие вполне могло вести огонь. При таком увеличении общей массы танка базовая трансмиссия и бортовые передачи оказывались слабоваты, а размещение башни требовало ряда внутренних изменений. Конструкторам порекомендовали уменьшить высоту корпуса на 9” (228,6 мм) и модифицировать башню, чтобы уменьшить ее массу, а также сдвинуть ее на 2" (5,08 мм) вперед. Однако по окончании боевых действий работу по проекту полностью прекратили.
