Рамка – конструктивный элемент, состоящий из четырех брусков, скрепленных на концах под углом.
Щиты – очень распространенный конструктивный элемент. Их делают массивными, переклейными, полыми без заполнения и полыми с заполнением. Массивные щиты состоят из брусков, реек или дощечек (делянок), склеенных кромками. Расположение и размер делянок в щите должны быть такими, чтобы щит не коробился. Для этого делянки склеивают одноименными пластями в разные стороны, а одноименными кромками вместе. Ширина делянок должна быть как можно меньше, этим достигается постоянство формы щита.
Щиты переклеенные склеивают из трех или пяти массивных щитов, при этом слои древесины в щитах должны быть взаимно перпендикулярны. В трехслойных щитах средний слой делают более толстым и иногда не из цельных брусков или деталей, а из мелких кусков древесины одной толщины или древесно-стружечной плиты. Наружные слои формируют из фанеры, толстого шпона или твердой древесно-волокнистой плиты.
На заметку
Пустотелые щиты без заполнения представляют собой рамку, на одну или обе пласти которой наклеивают фанеру, шпон или твердую древесно-волокнистую плиту. Пустотелые щиты с заполнением представляют собой рамку, середину которой заполняют: решетками в виде сот из отрезков фанеры и древесно-волокнистой плиты, поставленных на ребро; рейками одной толщины, уложенными с промежутками; сотовой бумагой специального изготовления. Такую рамку вместе с заполнением с обеих сторон оклеивают фанерой, шпоном или твердой древесно-волокнистой плитой.
Соединения плетеной мебели
Для плетеной мебели мы рассмотрим следующие виды соединений: соединение впритык, угловые соединения, соединение на косой срез, соединение способом обхвата, соединение подстрелками, подлучками и проножки.
Соединение впритык. Такое соединение применяют при конструировании плетеной мебели во всевозможных узлах деталей. Различают следующие способы соединения: простая накладка одной детали на другую (рис. 57-1 а) подрезка древесины на одну треть или четверть толщины у одной детали соответственно ширине другой (рис. 57-1 б) вырезка углубления в торцовой части одной детали соответственно диаметру щита другой (рис. 57-1 в).

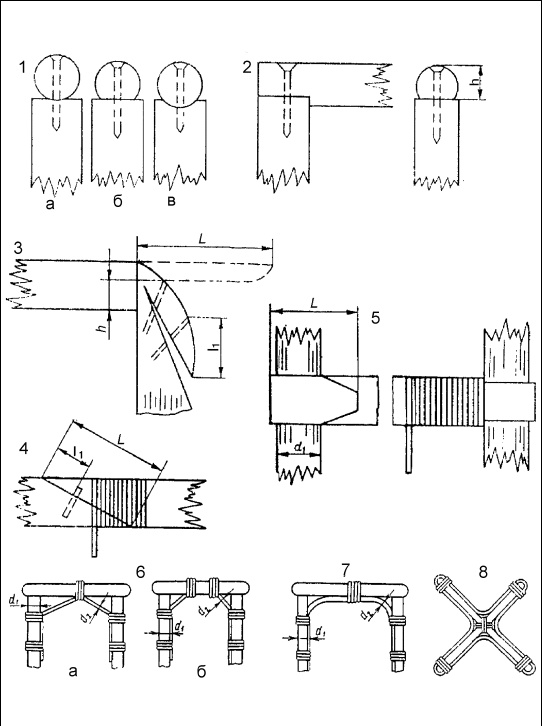

Рис. 57. Соединения и крепления плетеной мебели:
1 – соединение впритык; 2 – соединение внакладку; 3 – соединение внакладку с подрезкой и огибанием; 4 – соединение на косой срез; 5 – соединение способом обхвата; 6 – крепления подстрелками; 7 – крепление подлучками; 8 – проножки
Угловые соединения. Соединения внакладку производят с подрезкой для образования пласти у накладываемой на торец детали (рис. 57-2).
Соединение внакладку с подрезкой и огибанием (рис. 57-3) применяют для соединения концов деталей в закругленных углах. Места креплений при соединении внакладку обвивают лентами из ивы или других материалов. Длина обвивки должна перекрывать место соединения на 2–3 витка при ширине ленты не более 10 мм.
Соединение двух деталей на косой срез. Это самый распространенный вид соединения деталей в плетеной мебели (рис. 57-4). Его применяют для изготовления замкнутых деталей кольцевых, трапециевидных, овальных и других форм. Места соединения обвивают лентами из ивы или другого материала, причем длина обвивки должна перекрывать косой срез на два-три витка с каждой стороны.
Соединение способом обхвата. Этим соединением в форме хомутика соединяют амортизирующие детали рамок соединений у стульев, кресел, диванов (рис. 57-5). Места крепления обвивают лентами из ивы или другого материала.
Соединение подстрелками и подлучками. Крепление угловых соединений подстрелками в разных вариантах (рис. 57-6 а, б) и подлучками (рис. 57-7) применяют во всех типах плетеной мебели.
Совет
Места крепления подлучек и подстрелок обвивают лентами из ивы или другого материала согласно проекту. Длина обвивки должна быть не менее трех-пяти витков. Концы подлучек и подстрелок срезают на конце и закругляют.
Проножки. Выполняют в виде крестовины (рис. 57-8). Они состоят из двух отрезков прута, соединенных замком вполдерева. Проножки обкладывают пластинами из ивовых прутьев и скрепляют гвоздями. Места соединений обвивают лентами из ивы или иного материала на два-пять витков.
На заметку
Проножки в виде крестовины применяют при изготовлении кресел, стульев, столов и других изделий. Плетеные элементы соединяют с деталями из фанеры, плит или массивной древесины гвоздями, шпунтами, шурупами.
Технология изготовления каркасов и техника выполнения различных видов плетения
Кресла. Изготовление каркаса кресла. Раму сиденья делают из ивовых палок. Если имеющиеся палки не совсем ровные, то перед работой их нужно выровнять жамкой, которой выполняют и все необходимые загибки (рис. 58 а). На выровненной палке отмечают расстояние 48 см и жамкой под прямым углом загибают ее концы (рис. 58 б). Согнутые концы длиной 12 см срезают сверху наискось и получают переднюю часть рамы сиденья кресла.
Вторую палку длиной 120 см сгибают в дугу по длине первой палки; углы должны быть закругленные. Таким образом получают заднюю часть рамки сиденья (рис. 58 в). Концы ее нужно срезать с нижней стороны тоже наискось и сбить с передней частью (рис. 58 г). Рама сиденья готова. К ней снизу, на расстоянии 18 см от передней части, прибивают выгнутую палку (рис. 58 д). От двух палок отрезают куски длиной по 63 см. Отмерив на каждой палке от комля расстояние, равное 34,5 см, в этих местах делают вырезы до середины толщины палок такой величины, чтобы в них могла войти другая палка. Сложив палки вырезами, получают крестовину, которую сбивают гвоздями и заплетают «звездой» (рис. 58 е).
Из ивовых палок делают ножки кресла: передние ножки прибивают к передним углам рамы сиденья гвоздями с внутренней стороны рамы на высоте 45 см. Прикрепляя задние ножки к раме сиденья, гвозди вбивают сверху. К ножкам на высоте 15 см от пола прибивают крестовину: длинные концы крестовины – к передним ножкам, короткие – к задним (гвоздями в торец). Прибитые передние ножки раздвигают так, чтобы внизу расстояние между ними было на 2–3 см больше, чем у рамы. Чтобы это расстояние между передними ножками сохранилось, к ним прибивают палочку, которую позже снимают.
Каркас кресла скрепляют упорами. Для проверки правильности положения передних и задних ножек используют веревочку (рис. 58 з) и угольник (рис. 58 ж). Прибитую к ножкам крестовину укрепляют со всех сторон упорами в виде дужек (рис. 58 и), концы которых срезают наискось, чтобы они плотнее лежали на крестовине. Верхние концы передних ножек с внутренней стороны слегка застругивают. К этому месту прибивают заструганный конец хорошо вымоченной тонкой палки и сгибают из нее дужку 6–7 см в диаметре, а второй конец прикрепляют к верхней концу ножки (рис. 58 к).
