Модель: Е-5 Двигатель: DB 601А1 Вооружение: два пулемета MG 17 в носовой части, два в крыльях. Разведывательный вариант, оборудованный фотокамерой Rb 21/18 в фюзеляже.
Модель: E-6/N Двигатель: DB 601 N Вооружение: четыре пулемета MG 1 7 Оборудован фотокамерой.

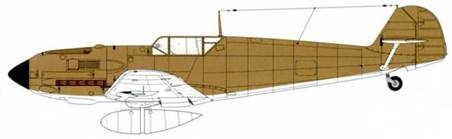

Модель: Е-7 Двигатель: DB 601А или DB 601Аа Вооружение: два пулемета MG 17 в носовой части, две пушки MG FF в крыльях. Оснащен 300-литровым подвесным топливным баком. Самолеты 7./JG 26 могли оснащаться телескопическим прицелом.
Модель: Е-7 Trop. Двигатель: DB 601 N Вооружение: два пулемета MG 17 в носовой части, две пушки MG FF в крыльях. Модифицирован воздушный фильтр, 300-л подвесной бак, оснащен карабином Mauser Каг 98 на случай вынужденной посадки. Некоторые машины I./JG 27 оснащались вторым топливным баком за кабиной в нижней части фюзеляжа.

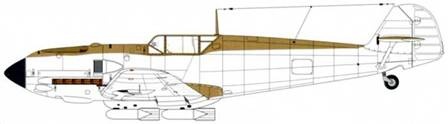

Модель: Е-7В Двигатель: DB 601А или DB 601 Аа Вооружение: два пулемета MG 1 7 в носовой части, две пушки MG FF в крыльях. Оснащен бомбодержателем ЕТС 50 и четырьмя бомбами SC 50 (вверху).

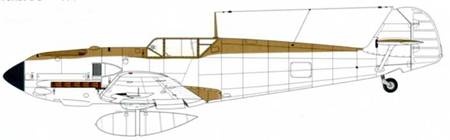

Модель: Е-8 (дальний истребитель) Двигатель: DB 601А Вооружение: два пулемета MG 1 7 в носовой части, две пушки MG FF в крыльях. Оснащен 300-л подвесным баком и фонарем по типу Е-1.
Модель: Е-9 Двигатель: DB 601N Вооружение: два пулемета MG 1 7 в носовой части, две пушки MG FF в крыльях. Оснащен 300-л подвесным баком и фотокамерой Rb50/30 в фюзеляже.
Стандартные камуфляжные схемы «Эмиля»
Первая половина 1940 г. Верхние поверхности: RLM 70, RLM 71 Нижние поверхности: RLM 65

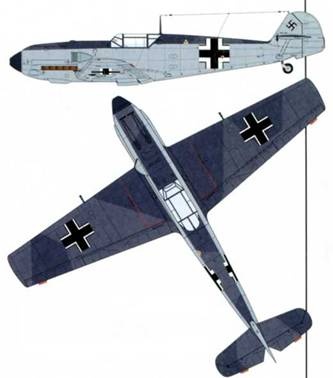

Начало 1940 г. (Поздняя серая схема) Верхние поверхности: RLM 74, RLM 75 Нижние поверхности: RLM 76

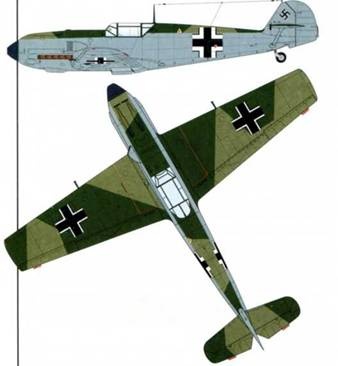

Вторая половина 1940 г. Верхние поверхности: RLM 71, RLM 02 Нижние поверхности: RLM 65

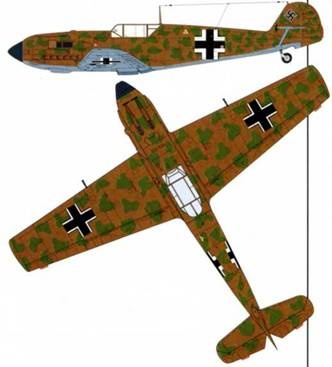

Тропическая схема Верхние поверхности: RLM 79, RLM 80 Нижние поверхности: RLM 78
Bf 109Е-1

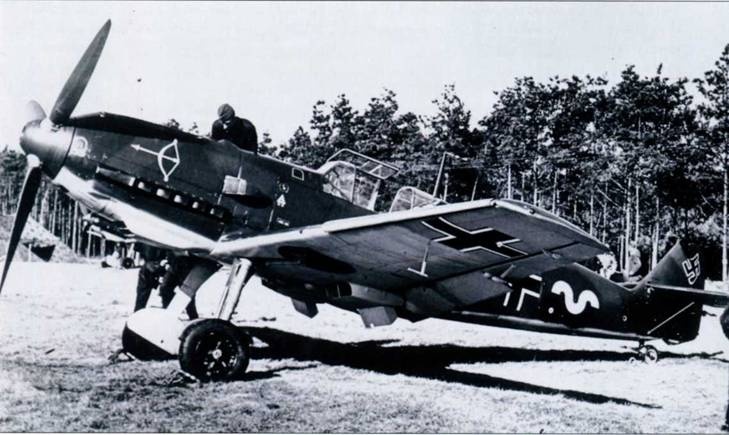

Bf 109E-1, на котором летал обер-лейтенант Вальтер Эзау, командир эскадрильи 1./JG 20 в Бранденбург-Бристе (Германия, 1939-1940 гг.) Сначала 1./JG 20 дислоцировалась в Широтау (Силезия), а затем в сентябре 1939 г. переброшена на защиту Берлина, став в июле 1940 г. группой III./JG 51.
Вальтер Эзау, будучи командиром эскадры JG 1, погиб в воздушном бою на Западном фронте, имея на своем счету 125 подтвержденных побед. Камуфляж: верхние поверхности окрашены RLM 70/71 с довольно четкими границами.
Усвоение уроков гражданской войны в Испании привело, как мы видели, к разработке более мощных и лучше вооруженных модификаций. Первым таким вариантом стал Bf 109Е-1 («Эмиль»).
Модель Е-1, массовый выпуск которой развернули на заводе в Аугсбурге в начале февраля, фактически была серийной версией предсерийного типа Е-0. В течение 1939 г. было произведено более 1500 экземпляров Bf 109Е, и к моменту вторжения в Польшу не менее 1 056 самолетов Bf 109 всех модификаций состояли на вооружении частей Люфтваффе, в том числе 850 Bf 109Е-1 и Е-1 В.
Вооружение состояло из двух 7,92-мм пулеметов MG 1 7, установленных над двигателем и двух пулеметов того же калибра, смонтированных в крыле. На следующей модификации Е-3 проводились испытания пушки, установленной позади блока цилиндров и стреляющей через втулку винта, но они оказались неудачными, поскольку орудие перегревалось и отказывало, а кроме того стрельба вызывала вибрацию.
На самолет установили двигатель Daimler- Benz DB 601 А, развивавший мощность 1 175 л. с. на взлетном режиме и 1 100 л. с. на высоте 4400 м. Мотор вращал металлический трехлопастный винт изменяемого шага VDM 9-1 1081 А. Этот двигатель, прежде чем был принят, испытывался на десяти предсерийных машинах Bf 109D-0 and Е-0.
Bf 109Е-1 не имел брони, защищающей летчика и топливный бак, а конструкция фонаря кабины была такой же, как у модификации D.
Битва за Британию показала, что кабина нуждается в большей защите, и оставшиеся машины Bf 109Е-1 были доведены до стандарта Е-3 с более прочным фонарем. В ходе боев выяснилось, что самолет может стать более эффективным, если оснастить его подфюзеляжным пилоном с электрическим бомбосбрасывателем. В результате появился Bf 109Е-1/В с пилоном ЕТС 50 для бомб SC 50. Машина успешно прошла испытания, действуя над Ла-Маншем против английских морских судов совместно с истребителями Bf 1 1 ОС из Erprobungsgruppe 21 0. Германское верховное командование потребовало, чтобы в состав каждой истребительной эскадры (Jagdgeschwader), вооруженной самолетами Bf 109, включили дополнительную эскадрилью истребителей-бомбардировщиков. Причем на Bf 109Е-4 новое оборудование ставили уже непосредственно на заводе.
Bf 109 Е-1 поставлялись также в Испанию и Швейцарию.
Bf 109E-1 в Люфтваффе

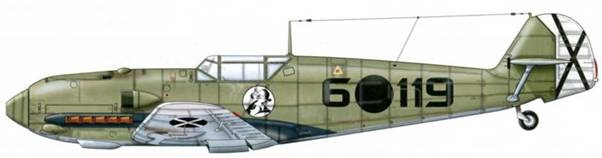

Bf 109Е-1 из 3.j/88, Испания, декабрь 1939 г. Верхние поверхности: RLM 62 Нижние поверхности: RLM 65

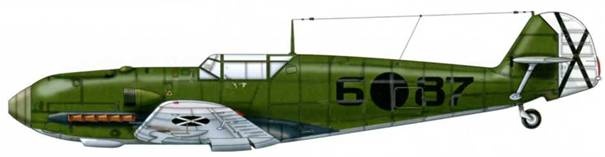

Bf 109Е-1 из 1J/88, Испания, 1939 г. Пилот Oberleutnant (старший лейтенант) 3. Реентс Верхние поверхности: RLM 63 Нижние поверхности: RLM 65

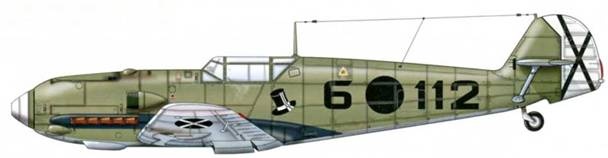

Bf 109Е-1 из 2.j/88, Испания, весна 1939 г. Верхние поверхности: RLM 63 Нижние поверхности: RLM 65
