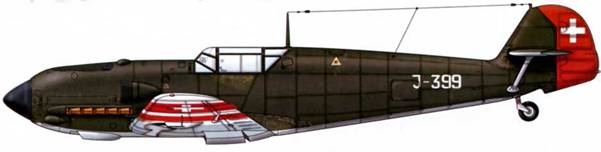

Bf 109E-3 швейцарских ВВС, 1945 г. В конце войны «Полосы нейтралитета» еще видны на крыльях. Верхние поверхности: RLM 71. Нижние поверхности: RLM 65.

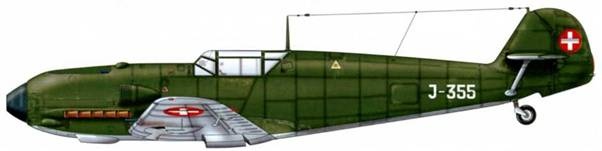

Bf 109Е-3 швейцарских ВВС, 1949 г. Bf 109Е-3 использовались в швейцарских ВВС до 1949 г. Верхние поверхности: RLM 70. Нижние поверхности: RLM 65.

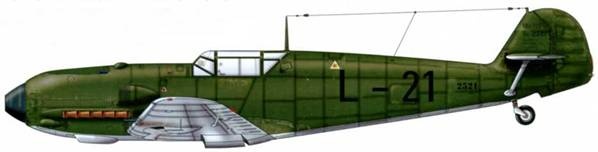

Bf 109Е-3, 101-я эскадрилья, группа № 31, 2-й истребительный авиаполк югославских королевских ВВС. Этот самолет базировался в Крагуеваце (Сербии) в апреле 1941 г.

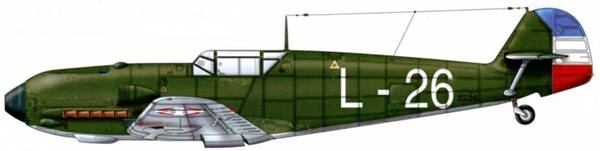

Bf 109Е-3 югославских ВВС, 104-я эскадрилья, группа № 32, 6-й истребительный авиаполк, Круседол. Пилот этого самолета капитан Миха Клавора погиб 7 апреля 1941 г. во время операции «Марита» (вторжение немецких войск в Югославию).
Bf 109Е-3 югославских ВВС, 142-я эскадрилья, группа № 32, 6-й истребительный авиаполк. Этот «Эмиль» (пилот подпоручник Миодраг Алексич) совершил посадку на брюхо в апреле 1941 г. около г. Сремски Карловцы в Сербии.

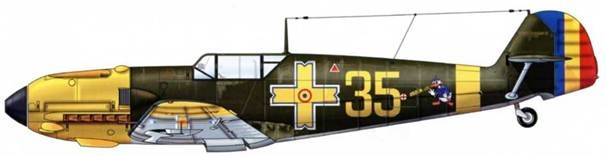

Bf 109Е-3 румынских ВВС из Grupul 7 Vanatoare (7-й истребительной авиагруппы), русский фронт, 1942 г. На фюзеляже изображен знаменитый Дональд Уолта Диснея. Этот самолет был потерян во врем я Сталинградской битвы в конце 1942 г.

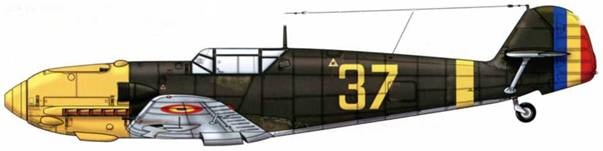

Bf 109Е-3 румынских ВВС из Grupul Vanatoare (истребительной авиагруппы). Действовал в окрестностях Бухареста в апреле 1941 г.

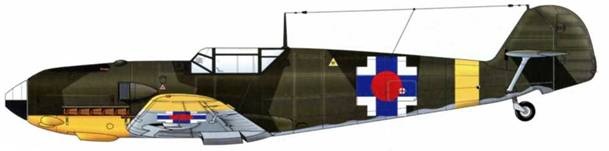

Bf 109Е-3 словацких ВВС, русский фронт, 1942 г.
Bf 109Е-3 венгерских ВВС, 1942 г.
Messerschmitt Bf 109E-4 и E-7

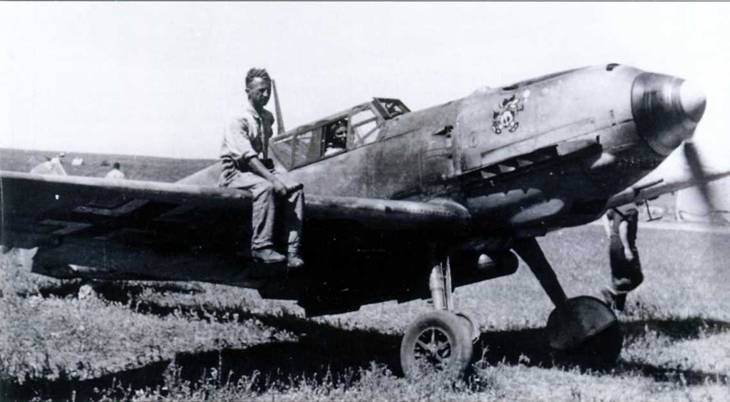

Bf 109E-7/B из II./Schl G.l на Украине (1942 г.) с четырьмя 50-кг бомбами SC 50, подвешенными на пилоне ЕТС 50. Механик сидит на крыле, помогая пилоту на рулении. [МАР]
Модификация Bf 109Е-4 появилась в мае 1940 г. По сравнению с Bf 109Е-3 новая машина стала несколько тяжелее. Но благодаря установленному в кабине позади пилота дополнительному бронированию (вес которого достигал 50 кг), голова и плечи летчика теперь были защищены более надежно. Необходимость этих усовершенствований стала очевидной после первых схваток с англичанами. И если некоторые машины Bf 109Е-1 и Е-3 впоследствии также получали усиленное бронирование, то Bf 109Е-4 оснащались бронезаголовниками прямо на сборочных линиях. Переплет фонаря кабины также несколько изменился, средняя часть стала граненой (хотя на некоторые машины ранних серий еще устанавливались такие же фонари, как на Bf 109Е-3). Стали выше боковые панели остекления, соединявшиеся с верхней панелью, теперь плоской. При этом из переплета исчезли два небольших ребра на боковых гранях козырька.
Сохранились две крыльевые 20-мм пушки. Это были MG FF/M, которые могли стрелять фугасными снарядами, называемыми Minen- Geschosspatronen (букв, «мины-снаряды»). Такие снаряды обладали лучшей пробивной способностью, а их тонкостенный металлический корпус вмещал большее количество взрывчатого вещества. Боекомплект остался прежним – 60 снарядов на ствол.
Изменения коснулись также двигателя. Если первые Bf 109Е-4 оснащались моторами DB 601 А, то в середине 1940 г. на них стали устанавливать новые двигатели DB 601 N. Повышение степени сжатия на 15% позволило увеличить взлетную мощность двигателя до 1 200 л. с., а также получить прирост 50 л. с. на высоте. Такого результата добились, заменив вогнутые поршни плоскими.
Внешне DB 601 N ничем не отличался от DB 601 А, но он работал на бензине СЗ с более высоким октановым числом, 96 или 1 00 (вместо 87-октанового В4). На это указывала цифра в маленьком желтом или белом треугольнике (маркировка наносилась на фюзеляж позади кабины пилота снизу от лючка топливного бака). Самолеты, оснащенные мотором DB 601N, получили обозначение Bf 109E-4/N.
Успешное применение Bf 109Е-1, которые могли нести бомбы, подвешенные под фюзеляжем, способствовало появлению более мощного истребителя-бомбардировщика Bf 109Е-4/В. В этом варианте самолет оснащался бомбодержателем ЕТС 500 или ЕТС 50, что позволяло взять одну 250-кг бомбу или четыре 50-кг бомбы. Для управления сбросом бомб истребители-бомбардировщики дополнительно оборудовались небольшим пультом под приборной доской.
Первые истребители-бомбардировщики Bf 109Е-4/В поступили в Erprobungsgruppe 210 (проводившую испытания Me 210), а также в ll.(Schlacht)/LG 2. С июля 1940 г. они стали использоваться в боевых действиях против Англии.
В феврале 1941 г. начались операции Люфтваффе в северной Африке. Это заставило инженеров приспособить самолет к условиям пустыни. На самолет установили тропический фильтр, чтобы уберечь двигатель от попадания в него песка и предотвратить его преждевременный износ. В апреле 1941 г. модифицированные машины, получившие обозначение Bf 1 04Е-4/Trop, прибыли вместе с личным составом I./JG 27 в Айн аль-Газалу в Ливии.
Следующими модификациями стали Bf 109Е-5 и Е-6, которые использовались в качестве разведчиков. Первый, еще со старым двигателем DB 601А и фонарем от Е-4, не нес крыльевых пушек и был оборудован фотокамерой Rb 21 /1 8 с электроприводом. На второй установили двигатель DB 601N и новую камеру Rb 50/30.
Появившийся в августе 1940 г. Messerschmitt Bf 109Е-7 представлял вариант дальнего истребителя. Вместо 250-кг бомбы он мог нести под фюзеляжем 300-л подвесной топливный бак. Новый самолет унаследовал двигатель DB 601N и фонарь кабины от Bf 109Е-4, но внешне отличался от предшественника коком винта заостренной формы, уже без отверстия для пушки. Самолет использовался также в качестве истребителя-бомбардировщика (Bf 109Е-7/В). В I./JG 27 поставлялись машины в тропическом варианте (Bf 109Е-7/Trop), со специальным фильтром.
