ЕТС 50, ЕТС 71 или ЕТС 501.


Фокке-Вульф Fw 190, 1936-1945

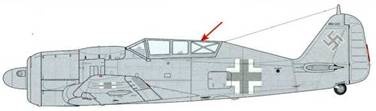

Fw 190s-5

Двухместная «спарка» (индекс «S» от «Schule» – школа), базируется (обычно) на корпусе А-5 пониженной категории.


Фокке-Вульф Fw 190, 1936-1945

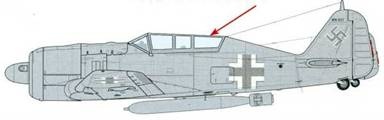

Fw 190S-8

Двухместная «спарка», базирующаяся на корпусе модели А-8.


Фокке-Вульф Fw 190, 1936-1945

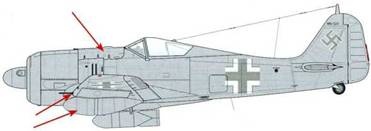

Fw 190G-1

Дальний истребитель-бомбардировщик Jabo Rei. Базируется на модели А-4. Пулеметы в капоте над двигателем демонтированы. Пушки под центральной частью плоскости крыла демонтированы. Установлена подфюзеляжная стойка ЕТС 501. Под крыльями подвешены дополнительные топливные баки, как на Ju-87. Некоторые детали и дополнительная броневая защита – как у Fw 190F.


Фокке-Вульф Fw 190, 1936-1945

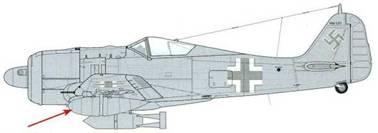

Fw 190G-2

Аналогичен G-1, но базируется на модели А-5 с другими стойками и топливными баками (как на Me 110).


Фокке-Вульф Fw 190, 1936-1945

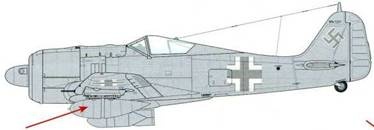

Fw 190G-3

Идентичен G-1, но базируется на модели F-6 и оснащен заключенными в обтекатели стойками под крыльями ЕТС 501 для крепления бомб или дополнительных топливных баков.


Фокке-Вульф Fw 190, 1936-1945

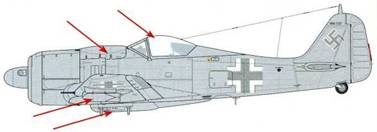

Fw 190G-8

Дальний истребитель-бомбардировщик, на базе модели А-8. Закругленный фонарь кабины пилота. Отсутствует вооружение в фюзеляже, хотя «вздутая» форма капота сохранена. Пушки под центральной частью плоскости крыла демонтированы. Установлены стойки ЕТС 501 под фюзеляжем и ЕТС 503 – под крыльями.


Фокке-Вульф Fw 190, 1936-1945

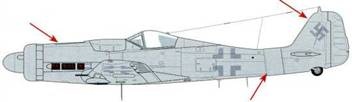

Fw 190D-9

Новый мотор Junkers Jumo 231А 12-циллиндровый с однорядным мотором, с жидкостным охлаждением и системой повышения мощности MW 50. Воздухозаборник расположен в правой части фюзеляжа. Передняя часть удлинена почти на 24 дюйма (61 см) и в задней части фюзеляжа, перед хвостовой частью, врезана дополнительная секция длиной 19 дюймов (48,3 см). Вооружение состоит из двух пушек MG 151 /20, установленных у основания крыльев и двух 13-мм пулеметов MG 131, установленных под капотом над мотором.

Примечания

1 Серийный номер – прим. пер.

2 Главный инженер – прим. пер.

3 9,5 м – прим. пер.

4 11м- прим. пер.

5 3,5 м – прим. пер.

6 3,07 м – прим. пер.

7 VDM – Vereinigte Deutsche Metallwerke (Объединенный немецкий металлургический завод) – прим. ред.

8 Воздушный поток, шедший от винта – прим. ред.

9 Около 145 кг – прим. пер.

10 597 км/ч – прим. пер.

11 С 2,76 тонн до 3,4 тонн – прим. пер.

12 21,1 кг на 929 кв. см вместо 17,2 кг на 929 кв. см – прим. пер.

13 11,1м- прим. пер.

14 3 кв. м – прим. пер.

15 3,7 м – прим. пер.

16 18,3 кв. м – прим. пер.

17 14,9 кв. м – прим. пер.

18 9,7 км/ч – прим. пер.

19 55,05 л (1 английский галлон = 4.54 л) – прим. ред.

20 По другим данным, было выпущено около 426 машин – прим. ред.

21 3,8 т – прим. пер.

22 Около 300 л (1 английский галлон = 4.54 л) – прим. ред.

23 Около 500 кг – прим. пер.

24 15,2 см – прим. пер.

25 3,3 м – прим. пер.

26 30,6-54,7 км/ч – прим. пер.

27 305 м и 7620 м, соответственно – прим. пер.

28 300 л – прим. пер.

29 300 л – прим. пер.

30 Комплекты дополнительного оборудования – прим. пер.

31 111,6 кг – прим. пер.

32 40 кг – прим. пер.

33 1 000 м – прим. пер.

34 250 и 454 кг соответственно – прим. пер.

35 Командир эскадрильи – прим. пер.

36 Отряд развития ведения воздушного боя – прим. пер.

37 В русскоязычных источниках более известна как Голубая дивизия – прим. ред.

38 300 л – прим. пер.

39 8,84 м – прим. пер.

40 15,24 см – прим. пер.

41 1,3 см – прим. пер.

42 956 км – прим. пер.

43 5 1 3 кг – прим. пер.

44 41 30 кг – прим. пер.

45 Около 6000 м – прим. пер.

46 273 л – прим. пер.

47 113,75 л – прим. пер.

48 5182 м- прим. пер.

49 15 см – прим. пер.

50 454 г – прим. пер.

51 181,4 кг – прим. пер.

52 30,5 см – прим. пер.

53 3,5 м – прим. пер.

54 704 км/ч – прим. пер.

55 Отличительный знак командира авиасоединения – прим. пер.

56 359 кг – прим. пер.

57 250 кг – прим. пер.

58 50 кг – прим. пер.

59 250 кг и 125 кг, соответственно – прим. пер.

60 50 кг – прим. пер.

61 114 л – прим. пер.

62 50 кг – прим. пер.

63 114 л – прим. пер.

64 300 л – прим. пер.

65 250 и 500 кг, соответственно – прим. пер.

66 450,5 км/ч – прим. пер.

67 1 830 м – прим. пер.

68 15м- прим. пер.

69 227 кг – прим. пер.

70 91 0 л – прим. пер.

71 50 кг – прим. пер.

72 5,2 т – прим. пер.

73 1 110 км – прим. пер.

74 435 кг – прим. пер.

75 32 км – прим. пер.

76 500 кг – прим. пер.
