Высота: 12 футов 9 дюймов (3,9 м)

Размах крыльев: 34 фута 6 дюймов (10,5 м)

Площадь крыла: 196,962 кв. фута (18,3 кв. м)

Вес (без нагрузки): 6384 фунта (3 т)

Максимальный вес при взлете: 8481 фунт (3,8 т)

Характеристики

Максимальная скорость: 420 миля/ч (676 км/ч) на высоте 21 000 футов (6400 м)

Функциональная высота полета: 34 750 футов (10 592 м)

Вооружение

Два пулемета MG 17 калибра 7,9 мм с боекомплектом 850 патронов каждый; две пушки MG 151/20 калибра 20 мм с боекомплектом 200 снарядов каждая, установленные у основания крыльев; две пушки MG/FF калибра 20 мм с боекомплектом 60 снарядов, установленные под механизмом шасси и синхронизированные для стрельбы через работающий пропеллер.


Модель также оказалась первой, которую союзники близко изучили всего лишь через несколько месяцев после принятия ее на вооружение. Случилось так, что 23 июня 1942 г. Gruppenadjudant авиасоединения JG 26 Арним Фабер, потерявший ориентировку после боя с польскими Spitfire из авиакрыла «Exeter» над юго-западной Англией, принял Бристольский пролив за Ла-Манш и, выработав все топливо, приземлился в Пембри. Таким образом он подарил англичанам новейший образец (W. Nr. 00313) наводившего на них ужас соперника. Этот инцидент предвосхитил реализацию плана британцев, которые, осознавая, какую угрозу представляет Fw 190, поставили перед собой задачу любой ценой заполучить его. Они даже разработали операцию «Airthief» («Воздушный вор»), в ходе которой подразделение спецназа должно было силой захватить один из самолетов на аэродроме во Франции и вылететь на нем в Великобританию!

Нет необходимости говорить о том, что эта находка была не только всесторонне обследована, но и испытана и сравнена с лучшими истребителями, которыми Королевские ВВС Великобритании располагали на тот момент. Испытания подтвердили все их опасения: самолет развивал скорость на 19-34 мили в час {26} больше, чем его английский эквивалент (Spitfires V и IX) и американские машины (Р-51А и P-38F), одинаково легко на высоте как 1000 футов, так и 25 000 футов{27} . Кроме того, он был более маневренным: легче совершал повороты и быстрее набирал высоту.

Хуже того: когда специалисты изучили двигатель, то обнаружилось, что он эксплуатировался не на полную мощность, в то время как из Spitfire приходилось «выжимать» все возможное для достижения им предельной скорости!..

Действительно летом 1942 г. единственным самолетом, способным соперничать с Fw 190, был новый Spitfire IX, но такие машины состояли на вооружении только двух эскадрилий (№ 64 и № 611), в то время как уже было поставлено более 1 000 Wurger, 400 из которых находились в частях на передовой линии фронта.


Фокке-Вульф Fw 190, 1936-1945

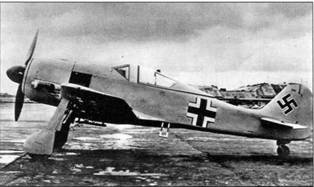

Опытный образец Fw 190А-3 (W.Nr. 13551) находился на заводе «Arado», где проходил целую серию испытаний, в первую очередь – воздушных фильтров в тропическом исполнении, которые хорошо различимы на капоте мотора, а также подфюзеляжной стойки с балансирами для крепления сбрасываемого дополнительного топливного бака емкостью 66 галлонов{28} . Этому самолету, вероятно окрашенному в серо-зеленый цвет, впоследствии было присвоено кодовое наименование «DF+GK». (AW)

FW190A-4

Этот самолет не сильно отличался он своих предшественников как внешне, так и внутренне.

Поставки самолета начались в июне 1942 г., а в начале следующего года его производство было прекращено, после того как с конвейеров сошли немногим более 900 (920?) таких машин. На нем была установлена новая радиостанция — FuG 16Z большего радиуса действия вместо старой – FuG 7, а на хвостовом стабилизаторе появилась небольшая мачта, к которой крепился провод антенны. Подфюзеляжная штыревая антенна была отодвинута несколько ближе к хвосту, а бронеплита за сиденьем пилота несколько увеличилась в размере.

На самолете был установлен мотор BMW 801 D-2 с системой впрыскивания водно- метаноловой смеси MW 50, позволявшей ему достигать эффективную мощность в 2100 л.с. всего за период до 10 минут. Однако, поскольку имели место задержки с выпуском данной системы, она не была установлена на этой версии «Антона».

Как и прежде, А-4 служил базовой моделью для различных заводских модификаций (Umrust Bausatze), которые редко выпускались в большом количестве, но использовались для разработки последующих версий и вариантов самолета. Среди них наиболее важными были:

– A-4/U1 – истребитель-бомбардировщик, произведенный в небольшом количестве. Его пушки MG/FF были демонтированы, а на их месте установлена по центру фюзеляжа стойка ЕТС 501. Из-за проблем с поставками мотора BMW 801 D-2 он был заменен на С-2;

– A-4/U3 – штурмовик (Schlachtflugzeug), также без пушек MG/FF, но с усовершенствованным вооружением (как и A-2/U3) и оснащенный подфюзеляжной стойкой и без дополнительных створок ниш колес шасси. Вероятно, было изготовлено около 30 единиц этого самолета, прежде всего для использования на Восточном фронте. Позже он послужил в качестве базовой модели для производства штурмовика Fw 190F-1 ;

– A-4/U4 – самолет-разведчик, очень похожий на A-3/U4, также без пушек MG/FF, но с фотокамерами, установленными в фюзеляже;

– A-4/U8 – еще один вариант «скоростного истребителя-бомбардировщика», на котором пушки и даже пулеметы под капотом были демонтированы для облегчения и были установлены стойки ЕТС (одна под фюзеляжем и две под крыльями), на которых крепились сбрасываемые топливные баки емкостью 66 галлонов{29} . Он использовался как базовая модель для будущего Fw 190G-1 -Jabo Rei (Jagdbomber mit Vergrosserter Reichweite – легкий бомбардировщик дальнего действия).

А-4 стал также первой модификацией Fw 190, на которой можно было использовать Rustsatze{30} , которые обозначались специальным индексом и могли быть смонтированы в полевых условиях. Например, «R1» означал, что на самолете установлена радиостанция FuG 162Е, а под левым крылом установлена антенна «Могапе». Индекс «R6» означал, что под каждым крылом смонтирована ракетная пусковая установка, преобразовывавшая самолет в «Pulk Zerstorer» – истребитель крупных формирований бомбардировщиков.

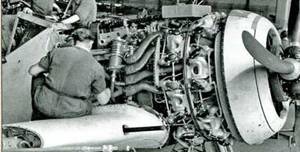

Мотор BMW 801
Фокке-Вульф Fw 190, 1936-1945

Хотя он использовался и для оснащения других моделей самолетов, изначально мотор BMW 801 с радиальным расположением цилиндров был сконструирован в октябре 1938 г. специально для Focke-Wulf 190. После того как первые два опытных образца нового истребителя (V1 и V2) были выпущены с мотором BMW 139 (версия BMW 132 с двумя рядами цилиндров – скопированный с двигателя «Pratt and Witney Hornet», на который баварские машиностроители приобрели лицензию в начале 1930-х гг.), и последовавшие испытания не были успешными, руководством завода Focke-Wulf было принято решение о его замене на более эффективный мотор – BMW 801 А.
