Онлайн книга «Танк Т-80»

Cтраница 3

Силовое отделение — в корме танка. Здесь расположен двигатель с обслуживающими системами: топливной и смазочной; находятся приводы управления двигателем и трансмиссией, датчики и распылители системы противопожарного оборудования (ППО), датчики контрольно-измерительных приборов, насосный агрегат термической дымовой аппаратуры (ТДА). Сам двигатель выполнен в едином блоке со встроенным понижающим коническо-цилиндрическим редуктором и связан с двумя планетарными бортовыми коробками передач.

На танке поставлен газотурбинный двигатель ГТД-1000 мощностью 1000 л.с., выполненный по трёхвальной схеме с двумя независимыми турбокомпрессорами и турбиной. Регулируемый сопловой аппарат турбины ограничивает частоту её вращения. Запуск ГТД автоматизирован, а раскрутка роторов компрессоров производится с помощью двух электромоторов. Размеры двигателя: длина — 1495 мм, ширина — 1042 мм, высота — 888 мм. Его масса с редуктором — 1050 кг.


Танк Т-80

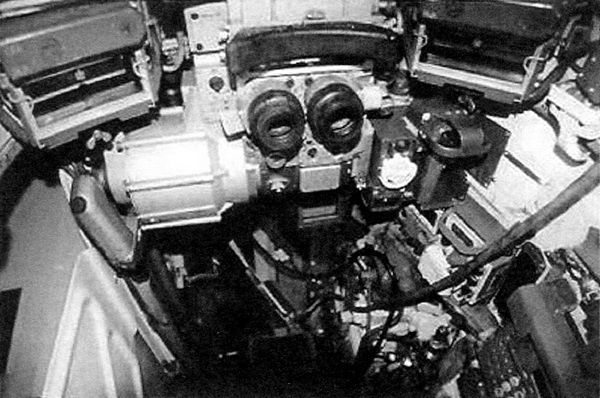

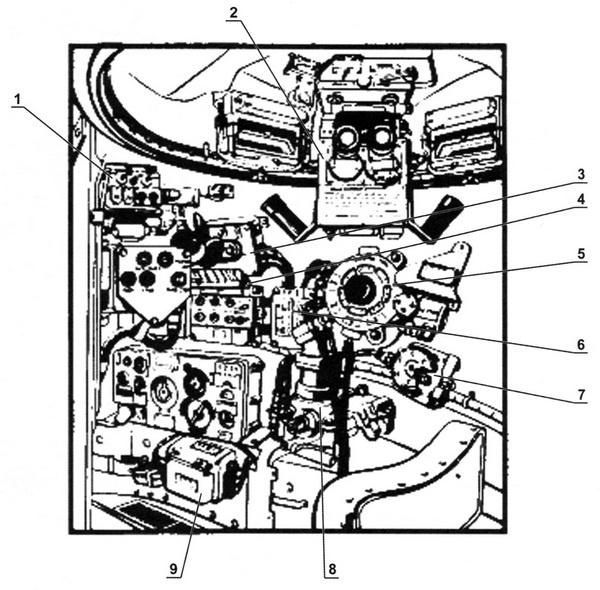

Рабочее место командира в танке Т-80Б:

1 — щиток коммуникаций; 2 — прибор наведения ТКН-3; 3 — пульт загрузки; 4 — вычислитель; 5 — визуальный указатель МЗ; 6 — устройство ввода поправок; 7 — пульт дублирования; 8 — механизм поворота конвейера; 9 — распределительный щиток.


Танк Т-80

На танке применена система автоматического управления режимом работы силовой установки (САУР) с датчиками температур, находящимися впереди и позади двигателя, регулятором температуры (РТ), концевыми выключателями под педалями тормоза и РСА, связанными с РТ и системой подачи топлива. САУР позволила не только снизить расход топлива при частом использовании тормоза и педали РСА, например, при движении по пересечённой местности, но и намного повысить ресурс турбины.

Используется также комбинированная система торможения с одновременным применением ГТД и механических гидравлических тормозов. Регулируемый сопловой аппарат турбины позволяет изменять направление потока газов; заставляя при этом её лопатки вращаться реверсивно. Таким образом с помощью РСА осуществляется разгон и торможение двигателя. Торможение танка при нажатии на тормозную педаль начинается посредством турбины, а затем включаются в работу и механические тормоза.

Существенное значение имеет и система воздухоочистки при большом расходе воздуха — до 4 кг/с — и высокой скорости его подачи. ГТД весьма чувствителен к наличию пыли в поступающем потоке. Поэтому двигатель имеет блок воздухоочистителя, два вентилятора отсоса пыли, воздушные фильтры соплового аппарата турбины, два воздуховода выброса охлаждающего воздуха и пыли, а также систему сдува из межлопаточных каналов рабочих колёс компрессоров при эксплуатации в условиях засорённости и запылённости (пустыни, песчаные бури, самум и т. п.). Система воздухоочистки работает в двух режимах: при движении на суше и с оборудованием ОПВТ под водой.

ГТД при одинаковом с дизельным двигателем занимаемом объёме имеет значительно большую мощность, легче в обслуживании, менее шумен. Кроме того, имеет меньший демаскирующий эффект в ИК-диапазоне, так как теплоотдача дизеля в несколько раз выше. Это, наряду с теплоизоляцией крыши и выпускных жалюзи, вентиляцией силового отделения, применением бортовых экранов, отсутствием больших нагретых поверхностей радиаторов системы охлаждения, обеспечивает низкий уровень теплового излучения, способствует тепломаскировке танка.


Танк Т-80

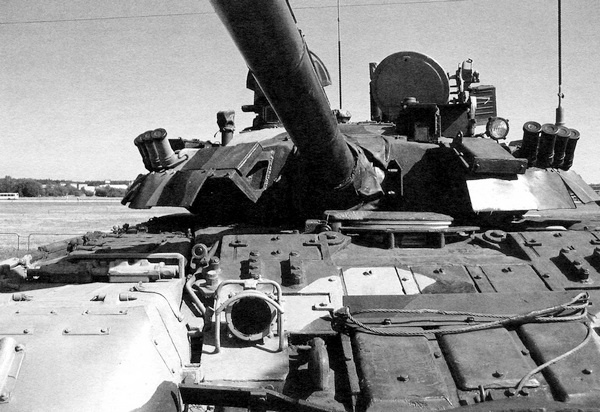

Башня танка. Перед открытой крышкой люка наводчика хорошо виден прицел-дальномер 1Г42, слева от него — ночной прицел ТПН3-49. Под люком механика-водителя находятся приборы наблюдения ТНПО-160. На верхнем лобовом листе установлены блоки динамической защиты.


Запускается двигатель при низких температурах без дополнительного разогрева.

Однако, поскольку ГТД имеет большой расход топлива — в 1,5–2 раза, то внутренние баки заняли больший объём моторно-трансмиссионного отделения (МТО), чем, скажем, на дизельном Т-64, поэтому корпус машины несколько удлинён.

Объём топливных баков: внутренних — 1100 л, пяти наружных — 700 л, двух-трёх дополнительных бочек — 400–600 л. Общий объём — 2200–2400 л.

Двигатель — многотопливный и работает на дизельном топливе, бензине А-72 и А-76, на топливных смесях ТС-1 и ТС-2.

В передней части крыши отделения имеются входные жалюзи, укрытые сверху металлическими сетками. Задняя их часть может открываться, хотя вся крыша — съёмная для проведения регламентных работ или при ремонте двигателя.

Для питания электроэнергией и подзарядки аккумуляторов при неработающем двигателе, а также для его прокрутки и запуска в бункере кормы машины размещён электроагрегат с генератором мощностью 18 кВт.

Корпус танка — сварной из броневых листов. Его носовую часть образуют наклонные верхний и нижний листы, сваренные не только между собой, но и с передним листом крыши, бортами и днищем. Лобовые детали — композитные бронеплиты; их состав: катаная сталь средней твёрдости, сталь высокой твёрдости, стеклотекстолит. В «стальном» эквиваленте их толщина соответствует 400 мм.

К носовым листам приварены планки крепления противоминного трала и кронштейны крепления оборудования для самоокапывания. На верхнем листе находятся буксирные крюки с защёлками, кронштейны фар с их ограждениями, скобы укладки и крепления буксирного троса, защитные щитки смотровых приборов механика-водителя. На стыке передних и бортовых листов вварены кронштейны направляющих колёс. На большинстве машин спереди имеется треугольный водоотбойник.

Нижний лобовой лист толщиной 100 мм имеет однородную структуру.

Бортовые листы корпуса — вертикальные, катаные, толщиной 80 мм. К ним снаружи приварены кронштейны и упоры балансиров, поддерживающих катков, цапфы гидроамортизаторов. Вдоль бортов протянуты защитные полки с наружными топливными баками, ящиками для ЗИП.


Танк Т-80

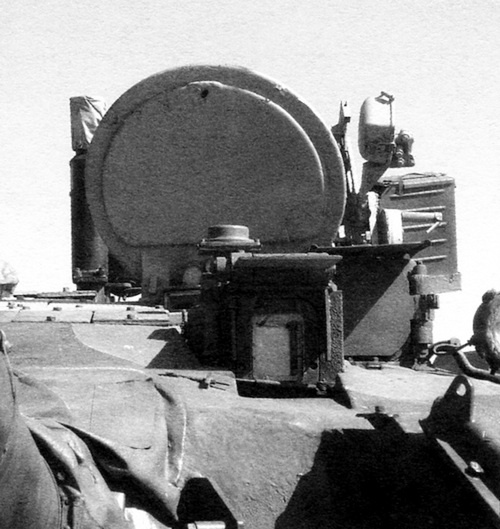

Прицел-дальномер 1Г42 входит в танковую систему управления огнём и предназначен для наблюдения за полем боя и ведения стрельбы.


Над направляющими колёсами — откидные грязевые щитки.

Кормовая часть корпуса состоит из сваренных между собой верхнего и нижнего кормовых листов; их толщина — 80 мм. На ней имеются буксирные крюки, кронштейны задних габаритных огней и дополнительных бочек с топливом, бонки крепления запасных траков; установлен короб выпускных жалюзи с замками-фиксаторами и стопором.

Крыша корпуса — также из сварных броневых листов, частью — над силовым отделением — съёмная.

Днище танка сварное — из трёх листов корытообразной формы с продольными и поперечными выштамповками для обеспечения жёсткости и размещения торсионов. В нём имеются люки технического обслуживания.
