Выброс стреляной гильзы после выстрела.
Устойчивость пушке при стрельбе и, как следствие, улучшение кучности обеспечивается откидными опорными плитами: кормовой и дополнительной носовой (в походном положении она прижата к нижнему лобовому бронелисту). Поэтому стрельба с ходу невозможна. Ствол орудия в походном положении фиксируется горизонтально с помощью откидного стопора. Орудие имеет секторные (подъемный и поворотный) и пневматический уравновешивающий механизмы. Вращающаяся часть орудия представляет собой станок, установленный на центральном штыре шасси. Угол наведения в горизонтальной плоскости составляет 30 градусов, а в вертикальной плоскости — от -2,5 до +58 градусов.
Наведение пушки цель производится с помощью механического прицела Д726-45 с орудийной панорамой ПГ-1М и оптического прицела ОП4М-91А.
На крыше командирской рубки установлен 7,62-мм пулемет ПКТ, предназначенный для ведения огня по наземным и воздушным целям. Боекомплект состоит из 1500 патронов. Кроме того, внутри корпуса САУ предусмотрено размещение переносного зенитного ракетного комплекса «Стрела-2М» с двумя самонаводящимися ракетами.
Время перевода установки из боевого положения в походное и обратно не превышает трех минут.
В боевом положении члены экипажа находятся вне машины. Защищен от пуль, мелких осколков и действия дульной газовой волны при стрельбе только наводчик, укрытый легким, штампованным из листовой стали щитом, закрепленным на левой щеке верхнего станка.
В боекомплект входят 60 выстрелов, из них 30 находятся внутри корпуса самоходной установки, еще 30 — перевозятся отдельно.
Для стрельбы из пушки 2С5 «Гиацинт-С» первоначально использовались осколочно-фугасные выстрелы ВОФ39 массой 80,8 кг с осколочно-фугасным снарядом ОФ-29 (46 кг). Масса сильнодействующего взрывчатого вещества A-IX-2 составляла 6,73 кг.

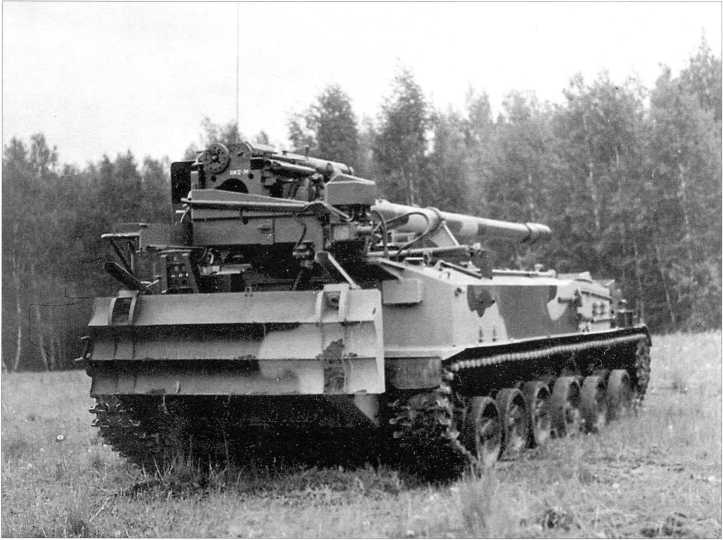

CAУ «Гиацинт» в походном положении — кормовой аутригер поднят, механизм досылания сложен.

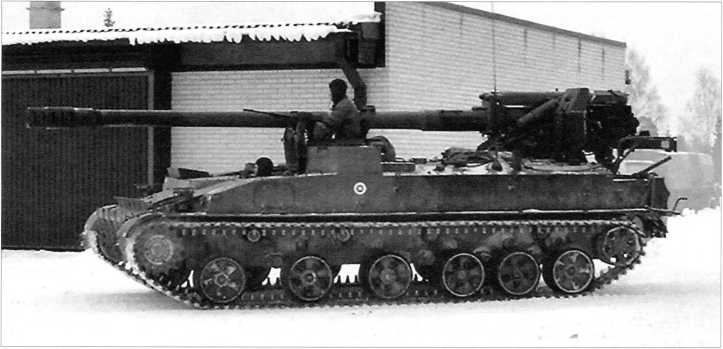

САУ 2С5 «Гиацинт» финской армии.

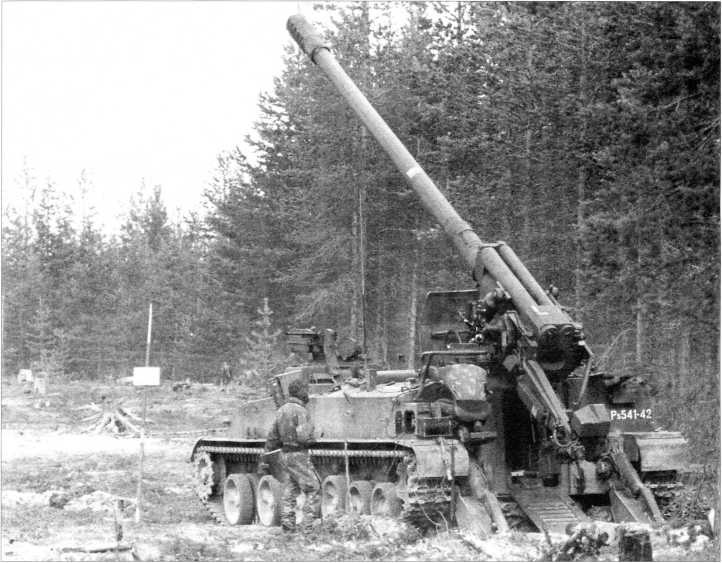

«Гиацинт» финской армии на огневой позиции.

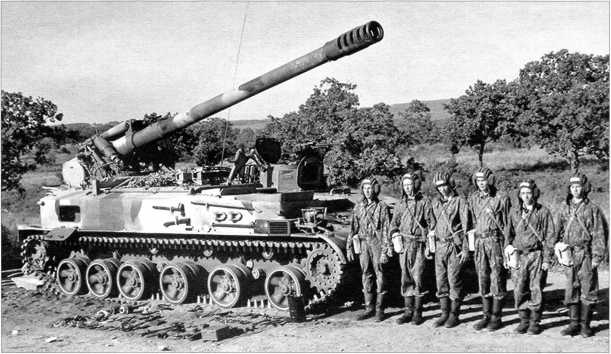

САУ «Гиацинт» и ее экипаж.
Заряд изготавливался четырех типов, отличался массой и зависел от дальности цели. Более новая разработка выстрела повышенной дальности ЗВОФ86 со снарядом ОФ-59 позволяла вести огонь на дистанции до 30 км.
Пушка 2А37 обладает большей дульной энергией по сравнению с аналогичными артиллерийскими системами. Во время стрельбы батареи самоходных установок 2С5 на максимальную дальность, в полете может находиться до 40 снарядов. Возможно, из-за столь высокой огневой мощи САУ «Гиацинт» получила в армии прозвище «Геноцид».

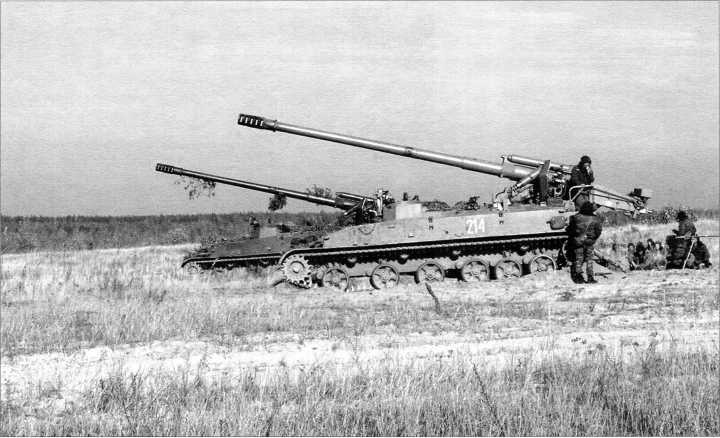

«Гиацинты» на огневой позиции.

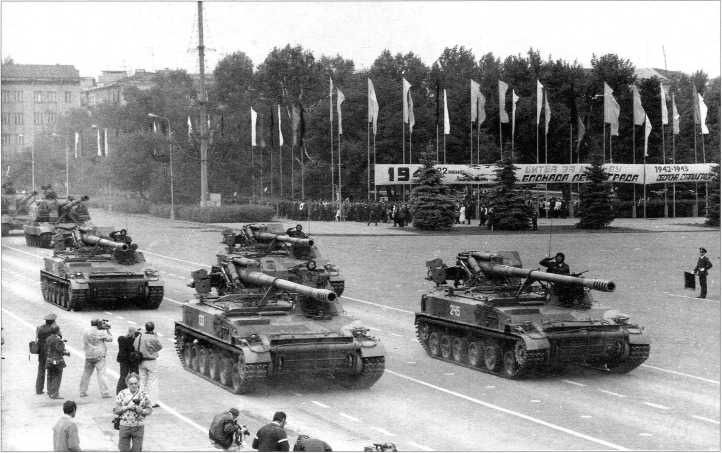

Самоходные пушки 2С5 «Гиацинт» на параде в Самаре. 9 мая 1995 года.

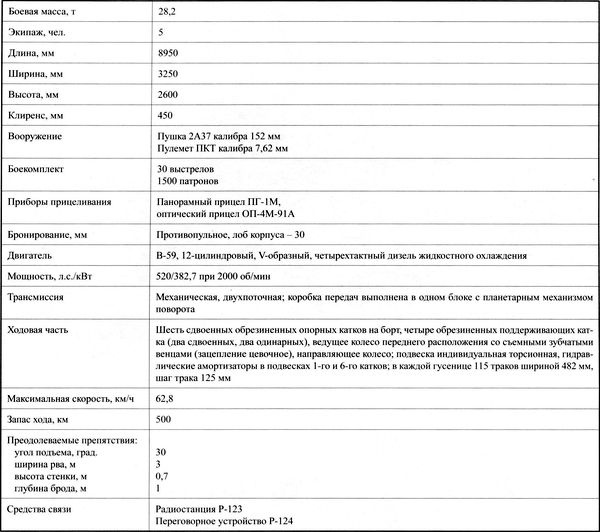

Тактико-технические характеристики САУ 2С5
В 1976 году первая партия серийных 2С5 поступила на вооружение Советской Армии. В 1977 году началось серийное производство на Уральском заводе транспортного машиностроения, которое продолжалось до 1993 года.
2С5 «Гиацинт» предназначена для подавления и уничтожения средств ядерного нападения, поражения органов управления, тыловых объектов, живой силы и боевой техники противника в местах сосредоточения и в опорных пунктах, а также для разрушения фортификационных сооружений.
Известны два варианта модернизации 2С5. Первый — 2С5М — связан с установкой системы управления огнем 1В514-1 «Механизатор-М» и более мощной артиллерийской системы, для увеличения дальности стрельбы. Для повышения защищенности машины установлена система постановки дымовых завес 902В. Второй вариант 2С5М1 отличался стволом калибра 155-мм и предназначался для поставок за рубеж.
«Гиацинт» поступала на вооружение отдельных артиллерийских бригад. В годы «холодной войны» в Советском Союзе традиционным приоритетом в получении новых систем вооружения пользовались соединения сухопутных войск, дислоцировавшиеся в странах Восточной Европы и на западе страны. По состоянию на конец 1990 года в зоне к западу от Урала (где действовал режим контроля Договора об обычных вооружениях в Европе) находилось около 500 2С5. Ими были вооружены (полностью или частично) восемь артиллерийских бригад и два артполка.
Само собой разумеется, что львиная доля САУ «Гиацинт-С» находилась в Группе Советских войск в Германии (с 1989 года — Западная группа войск), на территории ГДР. Здесь имелись четыре бригады таких САУ. В частности, в Альтенграбове дислоцировалась 303-я гвардейская пушечная самоходно-артиллерийская бригада, входившая в состав 34-й артиллерийской дивизии, подчиненной непосредственно командованию ГСВГ. В состав 1-й гвардейской танковой армии входила 308-я армейская пушечно-самоходная артиллерийская бригада (Цайтхайн), 3-й армии — 385-я гвардейская артиллерийская бригада (Планкен), 20-й армии — 387-я гвардейская артиллерийская бригада (Альтес Лагер). Типовой состав дислоцированной в ГДР бригады «Гиацинт-С» предусматривал наличие в ее составе пяти дивизионов: четырех артиллерийских и одного — артиллерийской разведки. Каждый из артдивизионов включал три шестиорудийные батареи — 18 САУ. Таким образом, укомплектованная по штату бригада «Гиацинт-С» располагала 72 самоходками. Исключение составляли 308-я и 387-я бригады: в первой батарее было восемь орудий, а общая численность 2С5 достигала 96 единиц, во второй — два дивизиона имели 36 единиц, а два — с 152-мм буксируемыми гаубицами Д-20.
