При необходимости герметичность «Акации» поддерживается как на марше, так и при стрельбе боекомплектом, находящимся внутри машины.

Самоходная гаубица 2СЗ — авиатранспортабельная. Так, самолет Ан-22 может перевозить две установки.

Самоходные артиллерийские установки «Акация», «Тюльпан» и «Гиацинт»

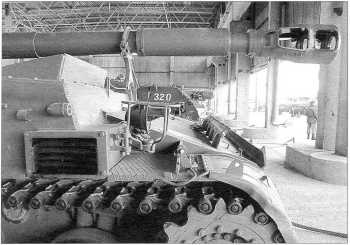

Вид сбоку на переднюю часть САУ. Хорошо видны дульный тормоз и эжекционное устройство для продувки канала ствола пушки-гаубицы, а также патрубок выхлопного коллектора двигателя.

Самоходные артиллерийские установки «Акация», «Тюльпан» и «Гиацинт»

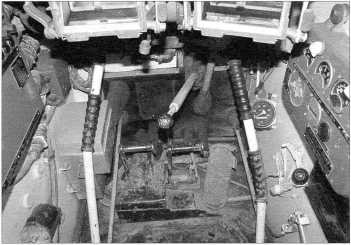

Вид на рабочее место механика-водителя.

Самоходные артиллерийские установки «Акация», «Тюльпан» и «Гиацинт»

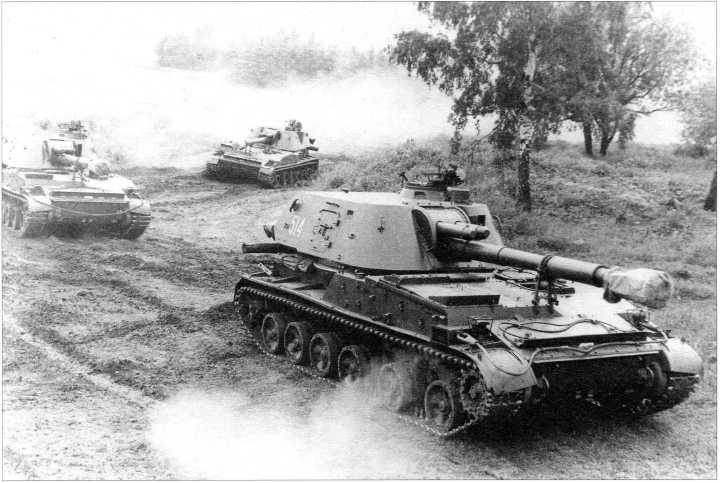

Колонна самоходных гаубиц «Акация» на марше. 1980-е годы.

Самоходные артиллерийские установки «Акация», «Тюльпан» и «Гиацинт»

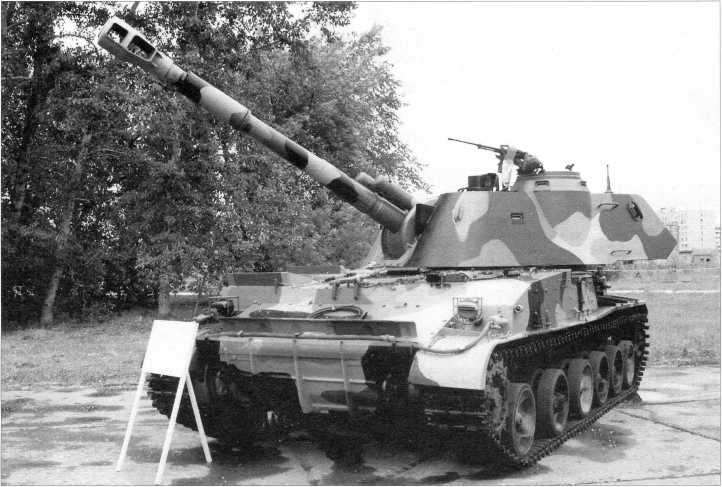

Модернизированная самоходная гаубица «Акация» на выставке ВТТВ-99 в Омске.

Самоходные артиллерийские установки «Акация», «Тюльпан» и «Гиацинт»

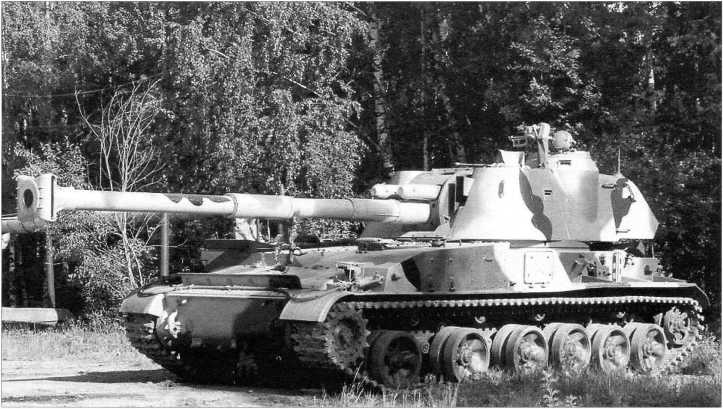

САУ «Акация», вооруженная 155-мм гаубицей М-385.

Модернизация

В 1975 году, после выпуска около 200 машин, 2СЗ модернизировали. Вместо двух механизированных боеукладок, ввели одну — на 12 выстрелов барабанного типа, увеличив возимый боекомплект с 40 до 46 выстрелов. Уменьшили количество и изменили конфигурацию люков на кормовых листах башни и корпуса. Антенну связной радиостанции перенесли на крышу башни. Для новой машины разработали снаряд ЗОФ-29, усилив его осколочное действие в четыре раза. Затем в боекомплект ввели активно-реактивные и оснащенные газовыми донными генераторами боеприпасы, увеличив дальность стрельбы на 20–30 процентов. Машине присвоили обозначение 2СЗМ, а гаубице — 2АЗЗМ. В штатный боекомплект 2СЗМ обычно входили 42 выстрела ОФ-540 и ОФ-25 и четыре кумулятивных БП-540. Кроме того, САУ может стрелять и не входящим в штатный боекомплект бронебойными снарядами Бр-540Б (тупоголовый с баллистическим наконечником) и Бр-540 (остроголовый). На дистанции 1000 метров Бр-540Б пробивает по нормали 120-мм броню, а под углом 60 градусов — 100-мм; Б-540 — 115-мм и 95-мм броню соответственно.

Самоходные артиллерийские установки «Акация», «Тюльпан» и «Гиацинт»

Широкой общественности САУ 2СЗ «Акация» впервые показали на параде 7 ноября 1977 года в Москве. В день 60-й годовщины Октябрьской революции по Красной площади наряду с другими новинками боевой техники (ПТРК «Конкурс», тягач МТ-ЛБ, танк Т-72, САУ 2С1 «Гвоздика» и т. д.) прошли 12 самоходных гаубиц этого типа.

Самоходные артиллерийские установки «Акация», «Тюльпан» и «Гиацинт»

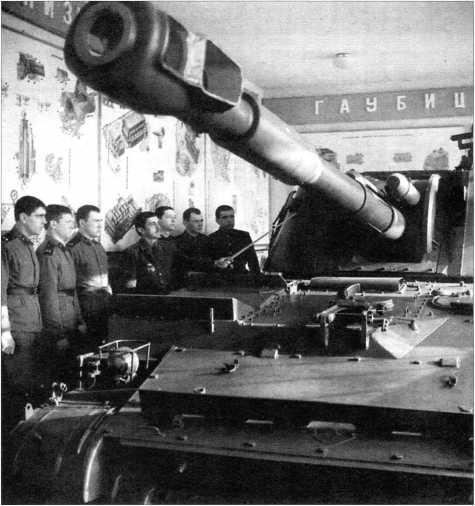

Военнослужащие одной из артиллерийских частей Советской Армии изучают материальную часть самоходной гаубицы «Акация». 1980-е годы.


В 1987 году появилась модификация 2СЗМ1. Боекомплект был дополнен выстрелом ЗВОФ64 с управляемым по лазерному лучу снарядом 30Ф-39 «Краснополь» массой 50,8 кг и дальностью стрельбы от 3 до 22 км. Вероятность поражения цели, движущейся со скоростью 36 км/ч, составляет 0,7–0,8. Кроме того, в боекомплект ввели кассетный боеприпас 3B013 со снарядом 30–13 массой 41,4 кг и дальностью стрельбы 14,5 км (42 осколочных элемента массой по 1,4 кг каждый). Снаряд 30–29 также имеет 42 осколочных элемента. Снаряд 30–23 массой 42,8 кг и дальностью стрельбы 26 км снаряжен 42 кумулятивными элементами.

Появился в боекомплекте «Акации» и выстрел ЗНСЗ0 — постановщик активных радиолокационных помех массой 43,56 кг и дальностью стрельбы 22,3 км. Выстрел ЗВДЦ8 — дымовой целеуказатель.

2СЗМ1 оснащена аппаратурой приема, обработки и отображения информации 1В519 и новым панорамным прицелом 1П5. Аппаратура внутренней связи Р-124 заменена новой 1В116. Вместо радиостанции Р-123М установлена Р-173.

К модернизации самоходной гаубицы 2СЗ вновь вернулось уже Министерство обороны РФ.

Новая модификация получила индекс 2СЗМ2. В отличие от своих предшественников, машина оснащена автоматизированной системой управления наведением и огнем 1В514-1 «Механизатор-М». Улучшена защищенность машины, благодаря установке системы 902В «Туча» для постановки дымовых завес. Помимо основного варианта, предназначенного для Российской Армии, разработали и экспортный вариант САУ, получивший неофициальное наименование 2СЗМ2-155. Он предназначался для иностранных заказчиков, заинтересованных в переводе имеющихся САУ 2СЗ на калибр стандарта НАТО.

Самоходные артиллерийские установки «Акация», «Тюльпан» и «Гиацинт»

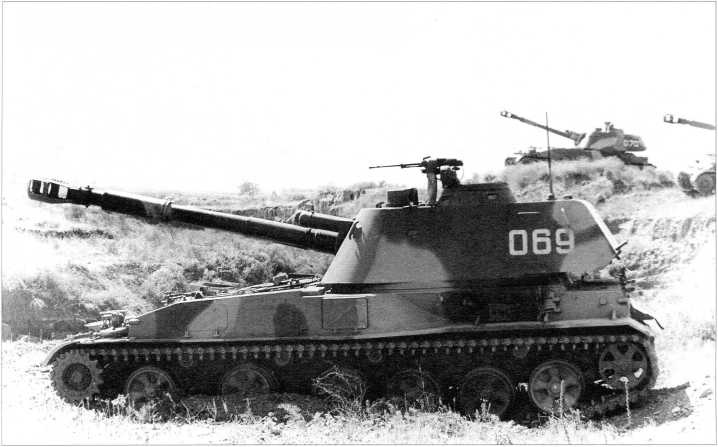

«Акация» на огневой позиции. Конец 1980-х годов.

Самоходные артиллерийские установки «Акация», «Тюльпан» и «Гиацинт»

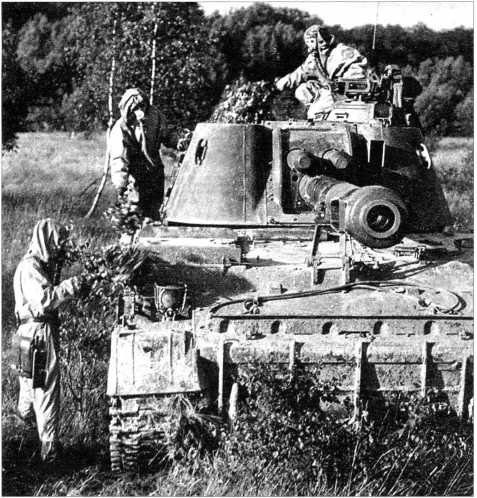

Воины-химики проводят обеззараживание самоходной гаубицы «Акация». Советская Армия, 1980-е годы.

Самоходные артиллерийские установки «Акация», «Тюльпан» и «Гиацинт»

Батарея самоходных гаубиц на огневой позиции. 1980-е годы.

Самоходные артиллерийские установки «Акация», «Тюльпан» и «Гиацинт»

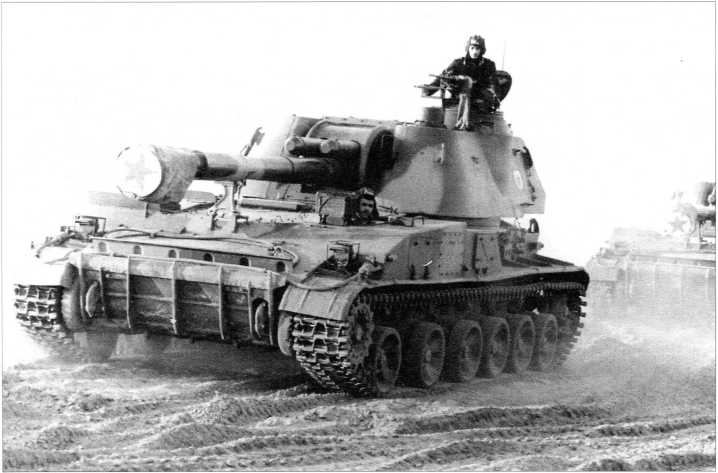

Самоходные гаубицы на марше.1980-е годы.

Самоходные артиллерийские установки «Акация», «Тюльпан» и «Гиацинт»

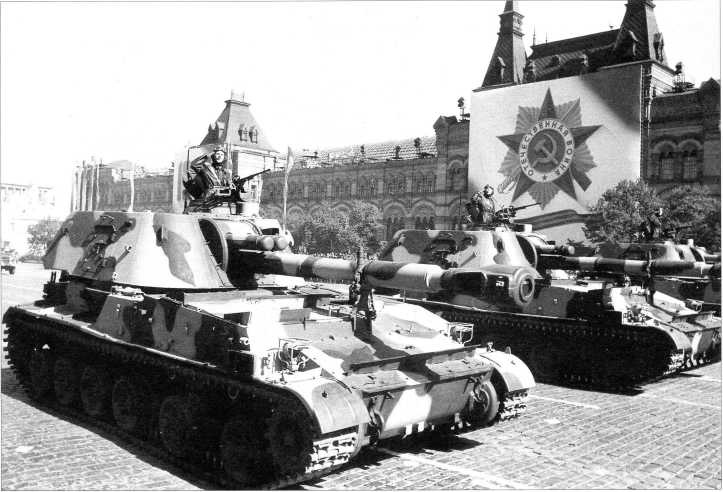

Самоходные гаубицы «Акация» проходят по Красной площади. 9 мая 1990 года.
