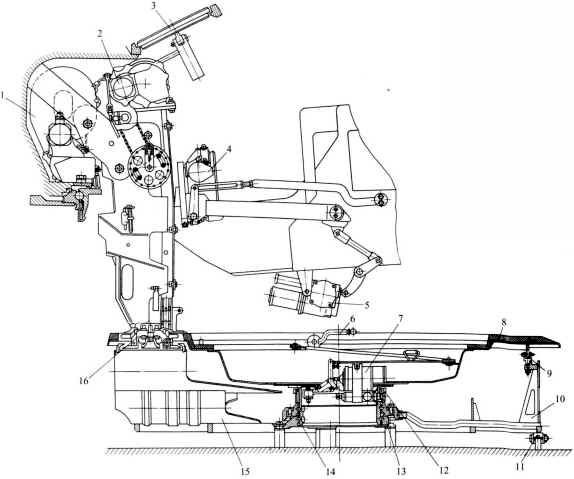

Расположение узлов автомата заряжания: 1 — механизм досылания; 2 — механизм подъема кассет; 3 — люк механизма удаления поддонов; 4 — механизм удаления поддонов; 5 — привод рамки; 6 — ручной привод к стопору вращающегося транспортера; 7 — стопор вращающегося транспортера; 8 — настил вращающегося транспортера; 9 — ролик; 10 — каркас; 11 — опорный ролик; 12 — верхний погон; 13 — нижний погон; 14 — стакан; 15 — кассета; 16 — захват.
Механизм закрывания окна выдачи предназначен для предохранения транспортера от попадания в него посторонних предметов.
Механизм подъема кассет служит для вывода кассет на линию досылания или загрузки и последующего их возврата в исходное положение. Он крепится к двум кронштейнам, приваренным к кормовой части башни и состоит из кронштейна подъема кассет, захвата, двух цепей, редуктора, ручного привода, стопорного и контактного устройств.
Механизм удаления поддона предназначен для улавливания экстрактированного поддона и удаления его из танка. Он состоит из улавливателя, привода к улавливателю, упора поддона, люка выброса и привода клюку выброса.
Досылатель предназначен для досылания элементов выстрела в камору пушки. Он установлен на донном листе в кормовой части башни и состоит из редуктора с приводным реверсивным электродвигателем, цепи со створками и улитки. Цепь состоит из шарнирно закрепленных между собой внутренних и наружных звеньев, осей и роликов. Звенья цепи выполнены с односторонним поворотом на осях. Передние звенья замкового типа, поэтому при выходе из картера они образуют жесткий стержень, обеспечивающий досылку элементов выстрела в камору пушки. На первом звене цепи шарнирно закреплены на осях подпружиненные створки с навулканизированной на лицевой стороне рифленой резиной. В исходном положении цепь фиксируется в картере подпружиненным фиксатором. При обратном ходе она перематывается звездочкой и направляется в улитку.
Электромашинный стопор пушки предназначен для надежного удержания пушки на угле заряжания. Он крепится на кронштейне в передней части крыши башни с правой стороны от пушки.
Запоминающее устройство обеспечивает: информацию о состоянии загрузки кассет вращающегося транспортера; электрическую сигнализацию о подходе к окну выдачи кассеты с выбранным типом выстрела (либо пустой кассеты); отметку типа выстрела при загрузке; отметку пустой кассеты при заряжании или разгрузке.
Пульт управления предназначен для управления автоматом заряжания. Он размещен на лицевой панели прицела-дальномера.
Индикатор количества выстрелов служит для определения количества выстрелов каждого типа, загруженных во вращающийся транспортер, а также количества пустых кассет в нем. Он закреплен на кронштейне слева в башне над механизмом поворота. В качестве индикатора количества выстрелов используется миллиамперметр со специальной шкалой.

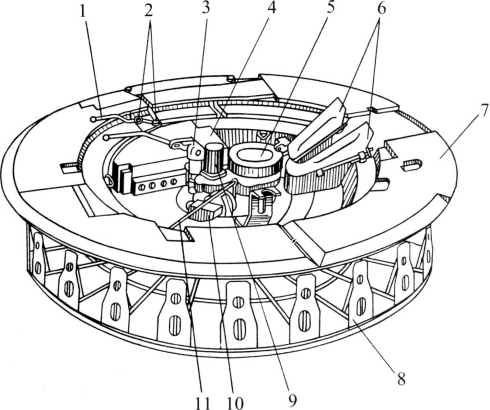

Вращающийся транспортер: 1 — рукоятка ручного привода к стопору; 2 — ролики; 3 — ручной привод вращающегося транспортера; 4 — распределительная коробка; 5 — запоминающее устройство; 6 — створки механизма закрывания окна выдачи; 7 — настил; 8 — каркас; 9 — электромеханический привод; 10 — стопор; 11 — трос ручного привода к стопору.

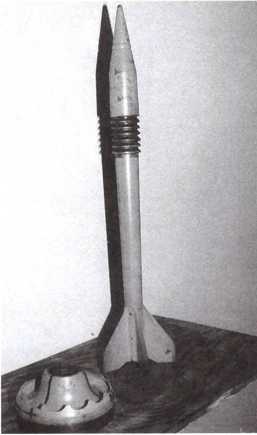

Корпус бронебойно-подкалиберного снаряда со снятым разъемным ведущим кольцом.
Пульт загрузки предназначен для управления автоматом заряжания в режиме загрузки-разгрузки и ручного заряжания. Он установлен справа в башне.
Цикл работы АЗ в режиме автоматического заряжания при включенном стабилизаторе вооружения начинается с нажатия кнопки «АЗ ВКЛ.» на пульте управления АЗ при загруженных во вращающийся транспортер выстрелах. При этом транспортер начинает вращаться. При подходе кассеты с выбранным типом выстрела к окну выдачи вращающийся транспортер тормозится и останавливается. Одновременно с вращением транспортера пушка приводится к углу заряжания и стопорится электромашинным стопором. В процессе торможения транспортера при застопоренной пушке поднимается рамка. После остановки транспортера при поднятой (или движущейся вверх) рамке кассета с выстрелом поднимается на линию досылания снаряда и в этом положении стопорится. Затем, с помощью досылателя, снаряд досылается в камору пушки, а цепь досылателя возвращается в исходное положение. Затем кассета опускается и стопорится на линии досылания заряда. Одновременно, в конце досылки снаряда, открывается крышка люка выброса, выбрасывается поддон и крышка люка закрывается. После стопорения кассеты заряд досылается в камору пушки, клин затвора закрывается, а цепь досылателя возвращается в исходное положение. Пустая кассета и рамка возвращаются в нижнее положение, а пушка, расстопориваясь, возвращается в согласованное положение с линией прицеливания. Цикл заряжания окончен, пушка готова к производству выстрела.

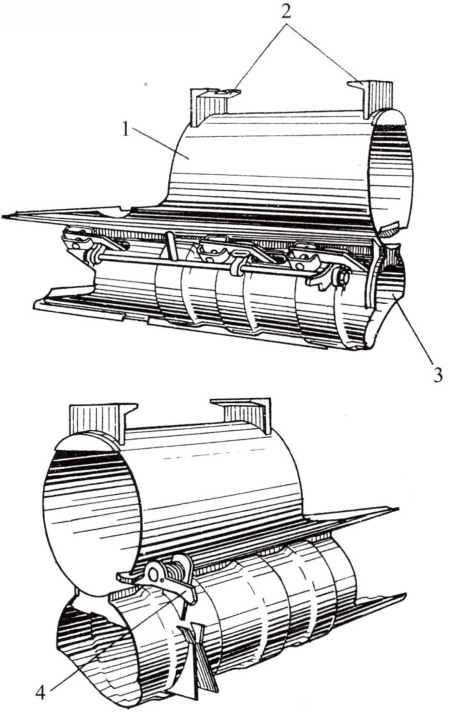

Кассета: 1 — верхняя труба; 2 — зацеп; 3 — нижняя труба; 4 — защелка.
ДВИГАТЕЛЬ. На танке Т-72 установлен 12-цилиндровый V-образный четырехтактный многотопливный дизель В-46 мощностью 780 л.с. при 2000 об/мин. с жидкостным охлаждением и приводным центробежным нагнетателем. Двигатель В-46 является модификацией двигателя В-55 В и отличается от него, главным образом, установкой центробежного нагнетателя и многотопливностью. Масса двигателя — 980 кг. Двигатель установлен в силовом отделении машины перпендикулярно к ее продольной оси на фундаменте, приваренном к днищу.
Многотопливный двигатель В-46 может эксплуатироваться на дизельном топливе марок ДЛ, ДЗ и ДА, бензинах А-66 и А-72 и керосинах Т-1, ТС-1 и Т-2. Основным видом топлива является дизельное. Перевод работы двигателя с дизтоплива на керосин или бензин осуществляется перестановкой маховичка трехпозиционного упора рейки топливного насоса НК-12 в соответствующее положение.
В систему питания двигателя В-46 входят четыре внутренних и пять наружных топливных баков обшей емкостью 705 и 495 л соответственно. Все баки последовательно соединены между собой трубопроводами. Внутренние баки сварены из стальных штампованных листов и для предохранения от коррозии внутри и снаружи покрыты бакелитовым лаком. Наружные баки сварены из алюминиевых штампованных листов и снаружи окрашены. С помощью специального оборудования к системе питания топливом могут быть подсоединены две дополнительные бочки емкостью 390 л.
Для очистки воздуха, поступающего в цилиндры двигателя, на танке Т-72 установлен двухступенчатый воздухоочиститель с эжекционным удалением пыли из пылесборника. Первую ступень очистки составляет циклонный аппарат, состоящий из 96 циклонов. Циклонный аппарат обеспечивает предварительную очистку воздуха от пыли на 99,4 %. После прохождения воздуха последовательно через нижнюю, среднюю и верхнюю кассеты, которые являются второй ступенью очистки, окончательно очищенный до 99,8 % воздух из головки воздухоочистителя через патрубок поступает в нагнетатель и затем по впускным коллекторам в цилиндры двигателя.
