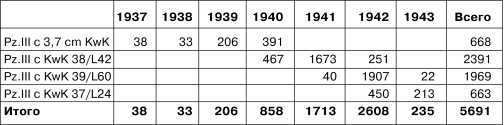

Производство танков Panzer III
ОПИСАНИЕ КОНСТРУКЦИИ
Компоновка танка — классическая, с передним расположением трансмиссии.
Внутри корпус танка делился на три отделения: управления (оно же — трансмиссионное), боевое и моторное.
Отделение управления находилось в носовой части танка. В нем размещались приводы управления, приборы, контролировавшие работу двигателя, главный фрикцион, коробка передач, планетарный механизм поворота, пулемет в шаровой установке, радиостанция, сиденья механика-водителя и стрелка-радиста.
Боевое отделение располагалось в средней части танка. В нем размещалось вооружение, боекомплект, приборы прицеливания и наблюдения. Здесь же находились рабочие места командира танка, наводчика и заряжающего. Над полом боевого отделения проходил карданный вал, закрытый кожухом.
Моторное отделение находилось за боевым, в кормовой части танка. В нем были установлены двигатель, масляный бак, топливный бак и радиаторы системы охлаждения.

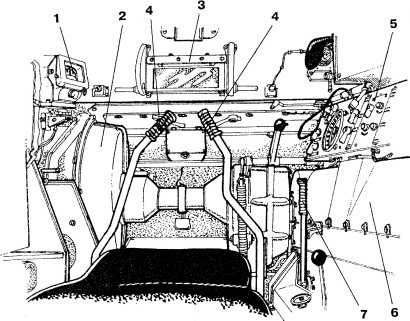

Отделение управления: 1 — курсоуказатель; 2 — бортовая передача; 3 — триплекс; 4 — рычаги управления; 5 —панель приборов; 6 — коробка передач; 7 — рычаг переключения передач.
КОРПУС танка сваривался из катаных броневых листов хромоникелевой стали с поверхностной цементацией. Отдельные части корпуса соединялись болтами и угольниками.
По обе стороны корпуса над вторым и третьим опорными катками в танках модификаций Е — L находились эвакуационные люки. На крыше моторного отделения имелись четыре люка — два больших и два малых — для доступа к агрегатам силовой установки. В днище корпуса имелись люки для спуска воды, бензина и масла и для доступа к двигателю и коробке передач. В передней верхней части бортов корпуса находились лючки для наблюдения со стеклами триплекс, закрывавшиеся броневыми заслонками (у танков Ausf.A — D лючок имелся только слева — у места механика-водителя).
В лобовом листе корпуса слева находился смотровой прибор механика-водителя, включавший в себя стеклоблок триплекс, закрываемый массивной откидной (Ausf.A — D) или сдвижной (Ausf.E — N) заслонкой, и бинокулярный перископический прибор наблюдения KFF 1 (Ausf.A — D) или KFF 2 (Е — N). Последний, при отсутствии в нем необходимости сдвигался вправо, и механик-водитель мог вести наблюдение через стеклоблок.
БАШНЯ — шестигранная, сварная, размещалась симметрично относительно продольной оси танка. В передней части башни, в маске, устанавливались пушка, пулемет (у модификаций А — G с 37-мм пушкой — два пулемета) и телескопический прицел. Справа и слева в маске сделаны лючки для наблюдения со стеклами триплекс (у вариантов L — N лючок только слева). Лючки закрывались наружными броневыми заслонками изнутри башни.
Механизм поворота башни механический, с двойным приводом управления, выведенным к заряжающему (справа от пушки) на отъемную рукоятку и к наводчику (слева от пушки) на маховичок. Кроме этого, имелся рычаг переключения шестерен механизма для ускоренного или замедленного поворота башни.

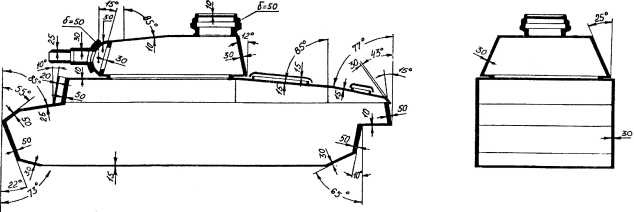

Схема бронирования среднего танка Pz.III.
Немецкие солдаты осматривают танк Pz.III Ausf.D, подбитый польской противотанковой артиллерией. На лобовой 14,5-мм броне машины хорошо видны несколько пробоин от 37-мм снарядов. Польша, 1939 год.

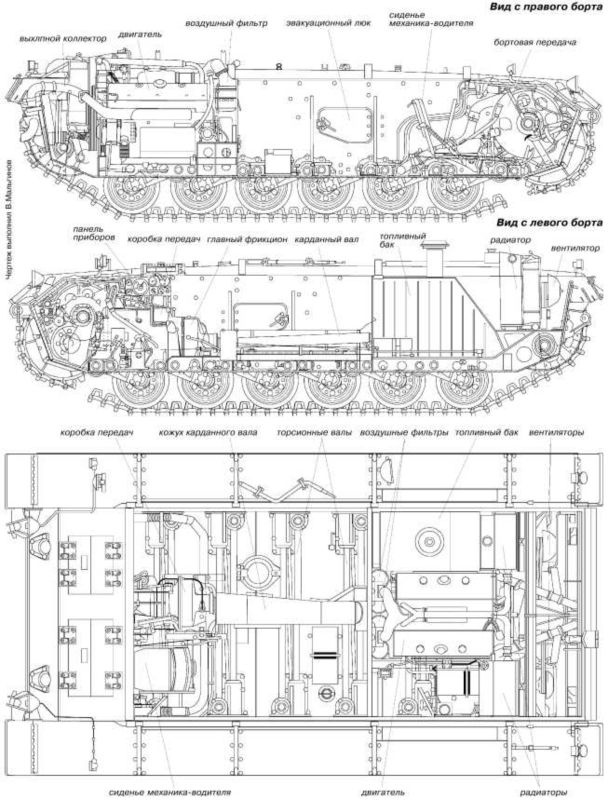

Компоновка корпуса танка Pz.III.
В задней части крыши башни устанавливалась командирская башенка с люком, закрывавшимся двухстворчатой крышкой. На части машин Ausf.N поздних выпусков устанавливалась командирская башенка, заимствованная у танка Pz.IV Ausf.G, имевшая одностворчатую крышку. Башенка была оборудована восемью (Ausf.A — С) или пятью (D — N) смотровыми щелями со стеклами триплекс.
Для посадки и высадки членов экипажа в бортах башни имелись люки с одностворчатыми и двухстворчатыми (начиная с варианта Е) крышками. В крышках люков и бортах башни устанавливались смотровые приборы (у модификаций L, М и N приборы в бортах башни отсутствовали). Кормовой лист башни был оборудован двумя лючками для стрельбы из личного оружия.

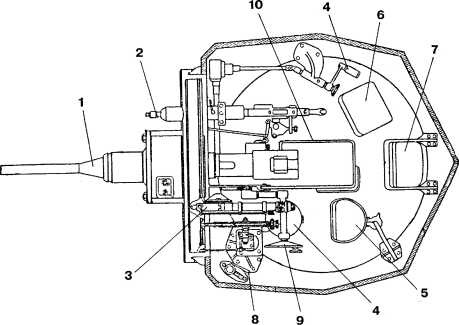

Компоновка башни танка Pz.III: 1 — 50-мм пушка; 2 — пулемет MG 34; 3 — телескопический прицел; 4 — маховик поворотного механизма башни; 5 — сиденье наводчика; 6 — сиденье заряжающего; 7 — сиденье командира; 8 — рукоятка стопора башни; 9 — маховик подъемного механизма пушки; 10 — ограждение пушки.

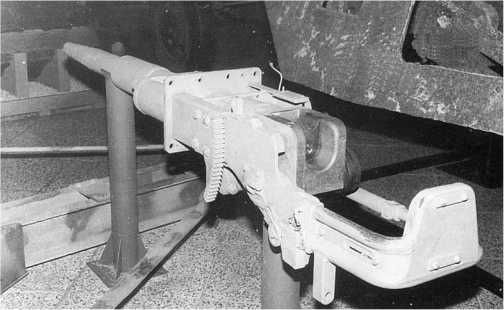

37-мм пушка KwK L/45. Для немецких танковых пушек периода Второй мировой войны была характерна удивительная компактность конструкции.
ВООРУЖЕНИЕ. Основное вооружение танков модификаций А — G — пушка 3,7 cm KwK L/45 калибра 37 мм фирмы Rheinmetall-Borsig. Длина ствола пушки — 45 калибров (1717 мм). Масса пушки — 195 кг. Вертикальная наводка — в пределах от -10° до +20°. Затвор клиновой, вертикальный, полуавтоматический. Спуск — электрический. Скорострельность 15–18 выстр/мин.
В боекомплект пушки входили выстрелы с бронебойными PzGr (масса 0,685 кг, начальная скорость 745 м/с), подкалиберными PzGr 40 (0,368 кг, 1020 м/с) и осколочно-фугасными SprGr 18 (0,615 кг, 725 м/с) снарядами. Боекомплект состоял из 150 (Ausf.A), 121 (В — D) или 131 выстрела (Е — G).
Танки модификаций G — J вооружались пушкой 5 cm KwK 38 L/42 калибра 50 мм также разработанной конструкторами фирмы Rheinmetall-Borsig. Длина ствола пушки — 42 калибра (2100 мм). Масса пушки — около 400 кг. Углы вертикального наведения от -10° до +20°. Затвор — вертикально-клиновой с полуавтоматикой копирного типа. Спусковой механизм пушки — электрический, располагался на рукоятке маховика поворотного механизма. Скорострельность 15 выстр./мин. Противооткатные устройства состояли из гидравлического тормоза отката и гидропневматического накатника и располагались по бокам ствола: с правой стороны — тормоз отката, с левой — накатник.
