В состав механической трансмиссии входили многодисковый главный фрикцион сухого трения, четырехступенчатая коробка передач с демультипликатором, обеспечивавшая восемь передач при движении вперед и две — назад, два двухступенчатых планетарных механизма поворота и два двухрядных комбинированных бортовых редуктора.
На каждом борту имелось по шесть сдвоенных опорных и три поддерживающих катка. Подвеска катков — индивидуальная, торсионная. Гусеница — мелкозвенчатая, цевочного зацепления.

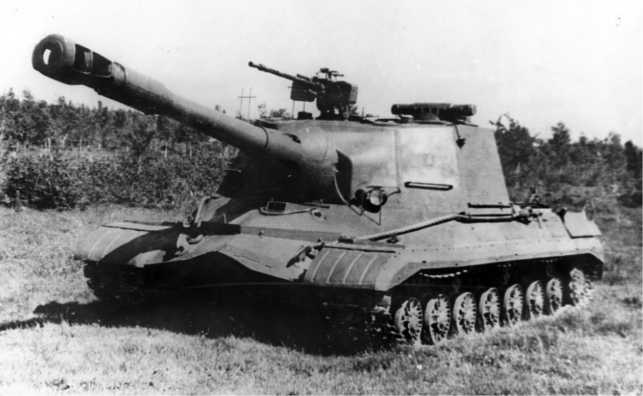

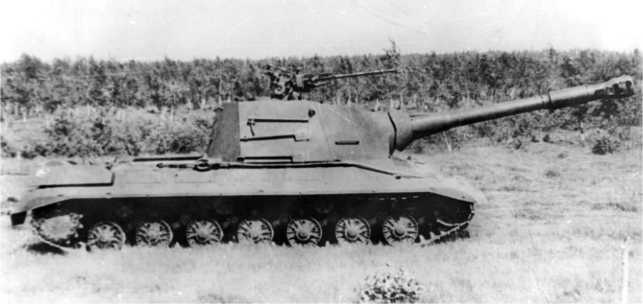

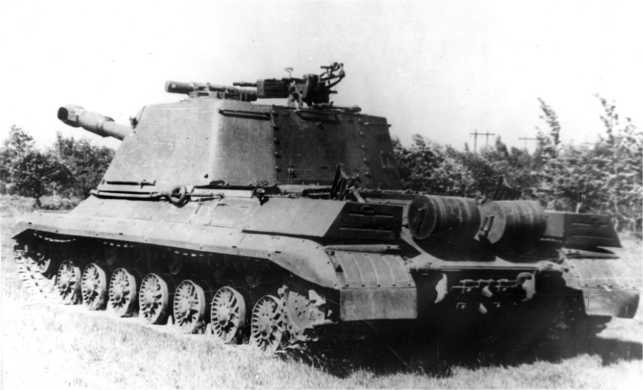

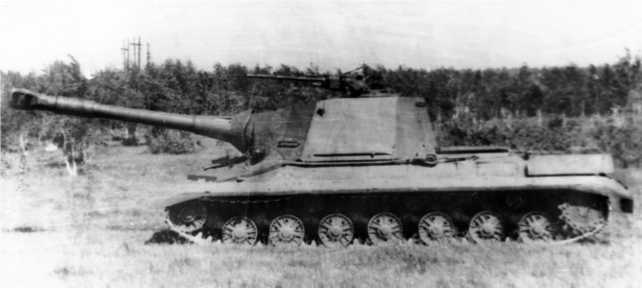

Самоходная установка «объект 268» во время испытаний.
На САУ устанавливалась радиостанция 10-РК-26 и танковое переговорное устройство ТПУ-4-БИС-Ф.
САУ отличалась от других машин этого класса главным образом мощной броневой защитой, полученной из-за больших углов наклона броневых листов и необычного размещения механика-водителя. Однако, большой угол наклона стенок рубки, значительная величина отката ствола гаубицы-пушки (до 900 мм) и совмещение отделения управления с боевым, существенно сократили размеры последнего и затруднили работу экипажа. Размещение механика-водителя вверху привело к увеличению непросматриваемой зоны и ухудшению условий его работы из-за большой амплитуды колебаний. Эта машина была изготовлена в одном экземпляре и сейчас находится в экспозиции Военно-исторического музея бронетанкового вооружения и техники в Кубинке.

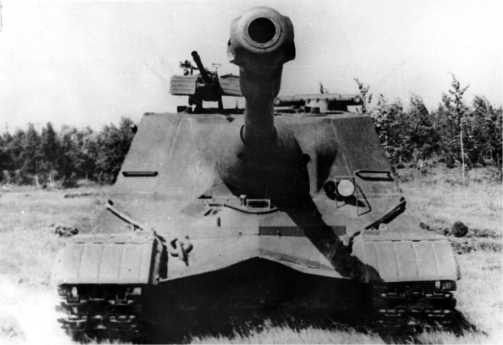

Вид спереди на самоходную установку «объект 268».

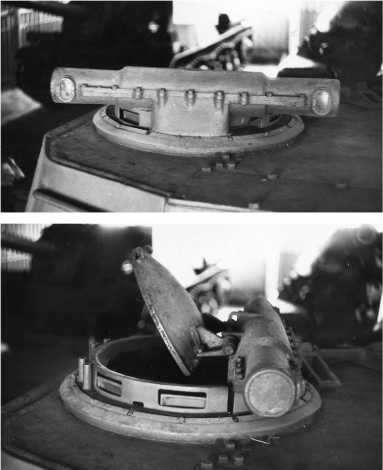

Оптический дальномер ТКД-09, установленный на командирской башенке.

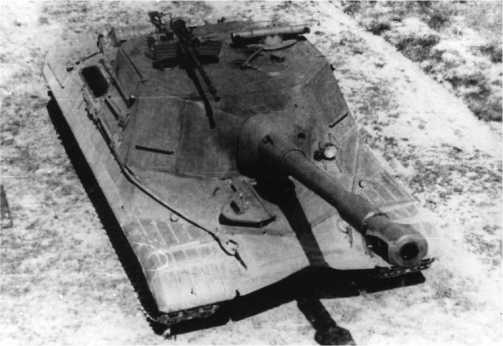

Вид сверху на самоходную установку «объект 268».
В 1956 году на испытания вышла самоходно-артиллерийская установка, разработанная на базе тяжелого танка Т-10. Машина имела обозначение «объект 268» и была вооружена 152-мм пушкой М-64 с начальной скоростью бронебойного снаряда 740 м/с. Дальность прямого выстрела по цели высотой 2 м составляла 900 м, максимальная дальность — 13000 м. Для стрельбы прямой наводкой использовался прицел ТШ-2А, с закрытых позиций — ЗИС-3. Орудие, снабженное дульным тормозом и эжектором, было установлено в просторной сварной рубке с толщиной лобовой брони 187 мм. На крыше рубки устанавливались 14,5-мм пулемет КПВТ и дальномер ТКД-09. Пушка была оснащена механизмом досылания лоткового типа. В боекомплект входило 35 выстрелов для пушки и 500 патронов к пулемету.
Двенадцатицилиндровый четырехтактный V-образный дизельный двигатель В-12-5 жидкостного охлаждения максимальной мощностью 700 л.с. при 2100 об/мин устанавливался на постаменте в силовом отделении САУ. В топливную систему входили три внутренних бака — два задних, емкостью по 185 л и один передний — 90 л. На крыльях в корме САУ было установлено по одному наружному топливному баку емкостью по 150 л каждый. Наружные баки подключались к топливной системе танка.
Силовая передача состояла из планетарной коробки передач в блоке с механизмом поворота типа «ЗК», обеспечивавшей восемь передач вперед и две назад, и двух двухступенчатых бортовых передач. Главного фрикциона в силовой передаче не было, нейтральное положение в механизме передач и поворотов получалось при выключении МПП. Передний фрикцион предназначался лишь для включения заднего хода.
Ведущие колеса заднего расположения имели съемные венцы с 14-ю зубьями. На каждом борту было семь литых сдвоенных опорных катков с металлическим ободом и три поддерживающих катка. Подвеска независимая, с пучковым торсионом из семи стержней и упругим упором. Гусеница — мелкозвенчатая, цевочного зацепления, состояла из 88 траков.
Двигатель, трансмиссия и ходовая часть позволяли 50-тонной боевой машине развивать скорость по шоссе 42 км/ч. Запас хода по шоссе достигал 200 км. Экипаж самоходки состоял из четырех человек.
На вооружение самоходно-артиллерийская установка «объект 268» не принималась и в серийном производстве не состояла. Единственный опытный образец машины сохраняется ныне в Военно-историческом музее бронетанкового вооружения и техники в Кубинке.
