№ 31 установлены два замка, закрытые разными ключами, которые хранились в опечатываемом пенале.
Самолет Бе-12СК мог применяться и в варианте с обычными средствами поражения.
Бомба «Скальп» предназначалась для применения с высоты от 2000 до 8000 м. Подрыв ее происходил на глубине 200 или 400 м. Воздушный и контактный взрывы не предусматривались. Для поражения подводным взрывом на мелководной акватории предусматривалось замедление срабатывания по времени, дополнительно к имеющемуся (20,4 и 44 с), равное 100 – 120 с, считая от момента приводнения, которое необходимо для обеспечения безопасности самолета от взрыва. Через 15 с после отделения бомбы от самолета створки грузоотсека автоматически закрывались.
Самолет Бе-12, средняя часть

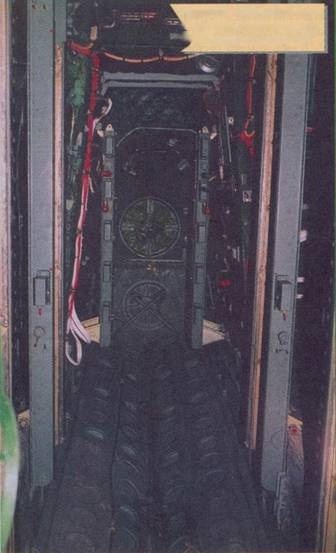

Грузовой отсек лодки в за- L крытом положении, вид А в направлении полета
Вес «Скальпа» составлял 1600 кг, вес держателя – 78 кг, температура в отсеке, которую следовало поддерживать для надежного срабатывания, 16 – 23 град. С. Радиус поражения ПЛ с применением «Скальпа» считался равным 600-700 м. Ввиду значительных размеров бомбы на самолет можно было подвесить только 10 буев на наружные держатели.
Бомба недолго состояла на вооружении. Ее заменило более компактное изделие с зарядом меньшей мощности. Б грузоотсеке установили новый держатель БД4-12Р, замок остался прежний. Появилась возможность подвесить в грузоотсеке до 29 буев. Таким образом самолет из ударного превратился в поисково-ударный с ядерным оружием.

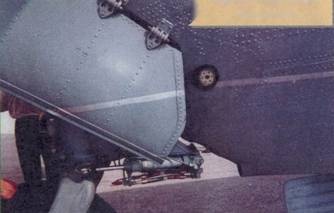

Задняя опора шасси с гидроцилиндрами механизма управления Р поворотом
Правый опорный поплавок
Хвостовая часть лодки, слева внизу выходной патрубок турбовентиляторной установки
Применение ядерного оружия означало по меньшей мере начало ядерной войны, а следовало обратить внимание на развитие обычных средств и прежде всего повысить точность определения местоположения и элементов движения ПЛ перед применением классических средств поражения.
В связи с этим 29 марта 1967 г. принимается решение о модернизации ППС-12. Задача на модернизацию сформулирована конкретно: «Увеличить вероятность поражения подводных лодок в два раза». И если по данным испытаний вероятность поражения торпедой АТ-1М не превышала 0,15 – 0,18, то, следовательно, после модернизации она должна была составить 0,3 – 0,36. Тоже не очень впечатляющие данные. Но даже для этого потребовался значительный объем доработок, проведение комплекса исследований и создание новой ППС.
При модернизации использовали зарекомендовавшие себя элементы ППС-12, дополнительно включив в ее состав пассивные буи направленного действия РГБ-2 системы «Беркут», отработанные на самолете Ил-38 и ряд новых устройств. Поставленную задачу специалисты, производившие модернизацию, поняли буквально, и она завершилась созданием довольно оригинальной ППС «Нарцисс-12» («Бе-12Н»), в состав которой вошли: СПАРУ- 55 с ПП-1; многоканальное ультракоротковолновое приемное устройство (МУПУ) «Нара»; ПВУ «Нарцисс-12» с анализатором цели; РЛС «Инициатива-2БН» («И-2БН»), бортовое оборудование, необходимое для обеспечения работоспособности ППС, пассивные ненаправленные буи РГБ-НМ и РГБ-НМ-1, пассивные направленные буи РГБ-2, магнитометр АПМ-73С, аппаратура передачи данных АПД ПК-025.
Приемное устройство «Нара» обеспечивает прием, первичную обработку и преобразование телеметрической информации от буев РГБ-2 для последующей выдачи ее в вычислитель. Одновременный прием информации производится с помощью двух пятиканальных приемников на 10 частотах буев РГБ-2. Прицельно-вычислительное устройство «Нарцисс-12» – это векторный бомбардировочный прицел с полуавтоматическим сопровождением цели, обеспечивающий определение координат и параметров движения подводной лодки по информации от буев РГБ-2 и вывод самолета в точку сбрасывания средств поражения или постановки буев РГБ-2 с заданного направления в автоматическом или полуавтоматическом режиме.

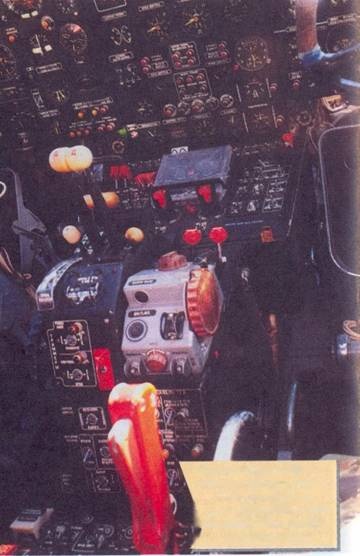

Средний пульт кабины летчиков (рычаги управления двигателями, к пульт управления автопилотом, часть приборной доски
В состав ПВУ вошла цифровая вычислительная машина (ЦВМ) со специальным устройством ввода-вывода, выполняющая функцию сбора информации, вычисления формульных зависимостей, выдачи сигналов в ППС самолета. Имеет двоичную систему счисления, быстродействие 16650 операций типа «сложение» в секунду.
Анализатор цели обеспечивает наглядное отображение гидроакустической обстановки в районе по данным буев РГБ-2 одновременно по всем десяти каналам, взятие на автосопровождение огибающей сигналов от буев, имеющих контакт и выдачу в вычислитель пеленга на цель.
Радиолокационная станция «И-2БН» модернизирована так, чтобы обеспечивался прием сигналов маяков-ответчиков (МО) буев РГБ-2 и, кроме того, в течение некоторого времени сохранялась информация при временном отсутствии контакта с МО. В комплексе с сопрягаемым оборудованием РЛС обеспечивает прицеливание по целям, обладающим радиолокационной контрастностью, а также синхронное полуавтоматическое сопровождение ориентира при совместной работе с вычислителем «Нарцисс-12».
Первоначально замена магнитометра на самолете не планировалась, но затянувшиеся сроки позволили это сделать, чтобы повысить возможности магнитометрического поиска. К этому времени прошел испытания магнитометр, разработанный на новой элементной базе, получивший обозначение АПМ-73С. Его конструкцию дополнили компенсатором, который обеспечивает некоторое снижение воздействия помех, создаваемых магнитным полем самолета. Сущность компенсации помех – создание в объеме магниточувствительного элемента такого искусственного магнитного поля, которое при эволюциях было бы равно по величине и противоположно по направлению полю помех. Дальность обнаружения ПЛ среднего водоизмещения, размагниченных по нормам ВМФ, с АПМ-73С достигает 400 м.

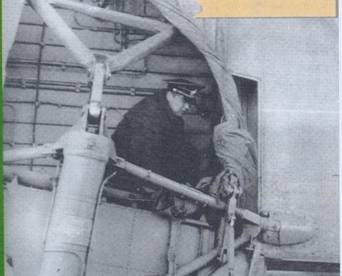

Расчехление самолета Бе-12
В процессе модернизации на самолете установили аппаратуру передачи данных ПК-025 для автоматического обмена командами и координатами цели между взаимодействующими самолетами и с кораблями, имеющими соответствующее оборудование.
