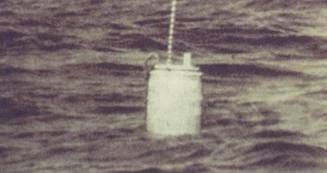

Буй РГБ-2

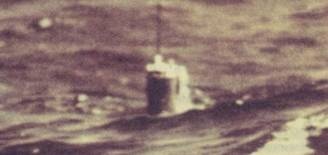

Буй РГБ-3
Модернизация комплекса
Ряд упущений в концепции построения ППС выявился перед испытаниями и в процессе их проведения, но если на этом этапе начать что-то менять, то испытания не удалось бы вообще закончить никогда. Поэтому неудивительно, что уже 30 апреля 1969 г., то есть через четыре месяца после принятия самолета на вооружение, появилось указание МАП, послужившее основанием для разработки аванпроекта модернизации комплекса. Тактико-технические требования ВВС к аванпроекту отработали к 5 сентября 1969 г.
Основная цель модернизации соответствовала сложившейся обстановке и ставила конечной целью повышение поисковых возможностей и увеличение тактического радиуса самолета Ил-38.
Для решения первой проблемы планировалось установить на самолете ППС «Коршун». Это новая разработка и определенный шаг вперед в направлении создания средств, обеспечивающих обнаружение современных ПЛА, шумность которых благодаря принятым конструктивным мерам не только значительно уменьшилась, но и приблизилась к естественным шумам моря по частоте и уровню шумов. Эффективность буев системы «Беркут», рассчитанных на прием шумов звукового диапазона частот с устройством автопуска для поиска, в этих условиях существенно снизилась. Для обнаружения малошумных ПЛ следовало применять буиг способные прослушивать низкочастотные шумы в диапазоне от 2 до 40 Гц ( частота акустического канала буя РГБ-1 – 6,25 – 7,75 кГц) и передавать их на самолет для последующей обработки. Низкие частоты, при которых ввиду меньших потерь акустические шумы распространяются на большие расстояния, позволяли при соответствующей обработке сигнала выявить главные демаскирующие признаки ПЛ – шумы винтов и механизмов. Исследования показали, что шумы обтекания корпусов ПЛ располагаются в диапазоне частот 30 – 50 Гц, но они незначительны. Отдельные пики (дискреты) в этом диапазоне возникают, например, при прохождении лопастей гребного винта через расположенный перед ним горизонтальный и вертикальный стабилизаторы из-за флуктуации кавитации. Выступающие части на корпусе ПЛ также могут вызвать возмущения потока в плоскости вращения, что приводит к пульсации его упора. Силы эти периодичны, и у ПЛ, имеющих 5 – 7 лопастные винты, распределены в диапазоне от 2 до 40 Гц. Задача экипажа на самолете состояла в том, чтобы выделить дискреты, принимаемые в диапазоне низких и инфразвуковых частот, и классифицировать их. В то же время нельзя было полностью отказываться от буев звукового диапазона.
Низкочастотные и инфразвуковые буи планировалось включить в состав разрабатываемой ППС «Коршун».

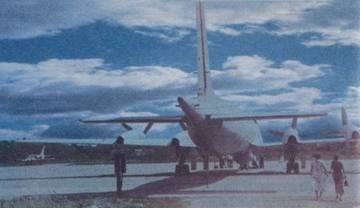

Самолет Ил-38, вид со стороны хвоста

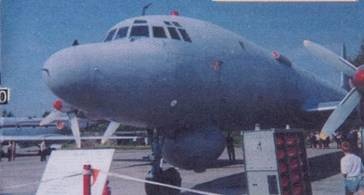

Самолет Ил-38 на авиаремонтном заводе
В зарубежных авиационных системах поиска ПЛ инфразвуковые буи использовались начиная с 1960 г., а для поиска малошумных ПЛ в глубоководных районах океана могли применяться буи звукового диапазона частот, принимающие отраженные от цели акустические сигналы, создаваемые с помощью взрывных источников звука (ВИЗ).
В нашей стране исследования по определению условий и целесообразности применения ВИЗ для поиска и обнаружения ПЛ, несмотря на их явную бесперспективность, проводились в 1961-1962 гг, (НИР «Ель»). В 1965 г. промышленность приступила к опытно-конструкторской разработке по созданию аппаратуры с использованием этого метода.
В постановлении военно- промышленной комиссии указывалось, что аппаратура должна войти в состав ППС «Беркут» самолетов Ил-38 и Ту-142 и разрабатываться совместно с ними.
Разработчики системы «Коршун» предполагали, что дальность обнаружения ПЛ разработанными ими инфразвуковыми буями составит 20 – 30 км, приемное устройство обеспечит возможность одновременной обработки информации от них по восьми независимым каналам, а применение ВИЗ в качестве средств акустической энергии позволит обнаруживать малошумную ПЛ и повысить точность определения ее места и элементов движения перед применением средств поражения. Другое усовершенствование должно было дать экипажу наглядное представление о тактической обстановке в районе. Одновременно планировалось установить на самолете более надежный магнитометр, получивший после принятия на вооружение обозначение АПМ-73С «Бор-1С».
Можно долго перечислять планируемый объем доработок, но из всего огромного перечня был практически реализован только один пункт – на Ил-38 заменили магнитометр. Основная причина отказа от радикальной модификации состояла в том, что ЦВМ-264 самолета Ил-38 не обеспечивала обработку информации от буев системы «Коршун» и требовались крупные доработки.
В связи с удалением районов боевого патрулирования ПЛАРБ от аэродромов базирования самолетов Ил-38 изыскивались возможности увеличения их тактического радиуса. Без замены силовой установки проблема решалась увеличением количества заправляемого топлива, дозаправкой в воздухе и выключением в полете одного или двух двигателей силовой установки.
Самолет Ил-38, вид 3/4 слева
Установить на самолете дополнительные топливные баки не представлялось возможным, поэтому оставалось выключить двигатель (двигатели) или установить систему дозаправки.
Филиал института ВВС проявлял большую заинтересованность к полетам патрульных самолетов ВМС США «Орион» с одним и двумя выключенными двигателями. Экипажи получали указания фотографировать их хотя трудно понять, какую пользу можно получить от подобной информации. После необходимых расчетов и составления плана приступили к практическим исследованиям возможности выключения силовых установок на самолете Ил-38. Полеты проводились в 1970- 1972 гг. с аэродрома Кировское и позволили установить предельные значения веса самолета, при которых обеспечивается безопасный полет с одним и двумя зафлюгированными двигателями, и, что немаловажно, отработана несколько отличная от рекомендовавшейся экипажам методика запуска остановленных двигателей в полете. Основные полеты выполнены экипажем летчика-испытателя полковника Е. М. Никитина.
Установлено, что выключение двигателей позволяет увеличить продолжительность патрулирования самолета в районе за счет более экономного расхода топлива на 20 – 30%. В выводах содержались конкретные рекомендации по целесообразной продолжительности полета с зафлюгированным двигателем в зависимости от температуры наружного воздуха. Проверено, что безопасность полета обеспечивается даже в случае, если произойдет непредвиденная остановка второго двигателя. Имелось предложение заменить масло во втулках воздушных винтов на другое, менее подверженное загустеванию при низких температурах воздуха.
