В настоящее время рассматриваются вполне реальные предложения по радикальной модернизации комплекса Ил-38, включая изменения в конструкции планера, замену силовых установок и др. Это вызвано тем, что в обозримой перспективе замены самолету Ил-38 не предвидится и есть все основания полагать, что он останется в морской авиации как минимум еще на 10- 15 лет, а возможно, и больше. В этом случае возраст последнего самолета, покинувшего завод, превысит 40 лет. Учитывая состояние экономики, это реально, и в таком случае представляется целесообразным произвести более основательную модернизацию всего комплекса с приданием ему функций патрульного самолета в связи с изменившимися условиями.

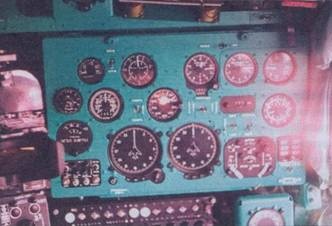

Приборная доска штурмана-навигатора
Самолет Ил-38; вид 3/4 справа сзади
В 2000 г. организация, разработавшая систему «Изумруд-8», сменила название и превратилась в Научно-исследовательский институт системотехники холдинговой компании «Ленинец». Она в течение ряда лет продолжала исследования и разработку ППС, именовавшуюся в экспортном исполнении «Морской змей».
Система предназначается для решения широкого круга задач, решаемых патрульными самолетами (поиск и уничтожение ПЛ, радиоэлектронное наблюдение за морской поверхностью, минных постановок, а также решения противокорабельных задач), компенсируя недостатки бортового оборудования предшествующего поколения, и с полным основанием может называться многоцелевым радиоэлектронным комплексом. Кроме задач военного назначения предусматривается возможность решения задач поиска и спасения людей при морских бедствиях на море и решения задач мониторинга морской поверхности.
В состав комплекса «Морской змей» входят несколько подсистем: радиолокационная; радиогидроакустическая; магнитометрическая; радиотехнической и оптикотепловизионной разведки; вычислительная; аппаратура навигационного обеспечения.
При решении противолодочных задач основным информационным средством поиска является радиогидроакустическая подсистема. Она предназначена для приема и обработки информации от буев по 96 каналам. В ее состав входят пассивные ненаправленные буи РГБ-41; пассивные направленные РГБ-48; активный буй-излучатель РГБ-58. Они обеспечивают обнаружение ПЛ по их шумам в инфразвуковом и звуковом диапазонах частот; измерение их пеленга; поиск и определение координат ПЛ с помощью активных буев. В состав комплекса входит аппаратура гидрологической разведки с двумя сбрасываемыми буями. Радиогидроакустическая система спроектирована по модульному принципу и обеспечивает полный цикл приема и обработки информации от 8 буев.
Все буи имеют вес от 10,5 до 16 кг, диаметр 120- 150 мм и длину от 1000 до 1260 мм.
В РЛС с перестраиваемой частотой передатчика и мощностью в импульсе 25 кВт использована волноводнощелевая решетка с механическим сканированием по азимуту. Радиолокационная станция обеспечивает высокую помехоустойчивость, межобзорное накопление и постоянную частоту ложных тревог, сопровождение на проходе (без потери обзора). Предполагается, что дальность обнаружения выдвижных устройств ПЛ (эффективная площадь рассеяния в радиусе 1 кв. м) может составить 30 – 35 км. Модульная конструкция РЛС позволяет наращивать ее функции.
Контейнер обработки радиолокационной информации обеспечивает межпериодную и межобзорную обработку радиолокационных сигналов.

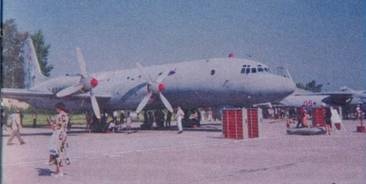

Самолет Ил-38; вид 3/4 справа
Принципиально новым средством обнаружения являются радиотехнические буи РТБ-81 для обнаружения ПЛ по их магнитному моменту с последующей передачей информации по радиоканалу на борт самолета.
Оптико-телевизионная система предназначена для обнаружения, сопровождения и классификации надводных целей, обладающих тепловой контрастностью и оптической заметностью в светлое время суток. Она состоит из двух каналов: телевизионного и тепловизионного, расположенных на поворотной платформе с гиростабилизацией по крену и тангажу в пределах 30 град. Система может работать в режиме наведения поля зрения в заданном направлении по предварительному целеуказанию, режиме ручного или автоматического управления от управляющего вычислительного комплекса. Система радиотехнической разведки безусловно необходима на патрульном самолете. В ее состав входят антенные приемные устройства, различные функциональные блоки (обнаружения, пеленгования), а также сопроцессор сигналов. При решении противолодочных задач система работает в основном и дежурном режимах, обеспечивая возможность обнаружения, идентификации и пеленгования радиотехнических средств ПЛ на дальностях, превышающих радиогоризонт.
Управляющая вычислительная система служит для обработки вторичной информации от систем и управления работой всего комплекса, В штатной ситуации два оператора управляют информационными системами и решают тактические задачи, третий оператор управляет работой РЛС и системой радиотехнической разведки. На унифицированном рабочем месте устанавливаются большеразмерные цветные прямоугольные жидкокристаллические индикаторы и жидкокристаллические панели управления. На индикаторы поступают обработанные данные от систем, цифробуквенная и символьная информация вычислителей. В целях улучшения эргономических характеристик унифицированного рабочего места при проектировании комплекса стремились минимизировать количество органов управления, и на пульте находятся только необходимые оператору в данном режиме органы управления.

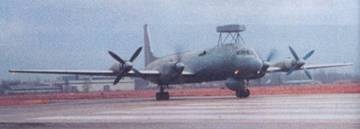

Самолет Ил-38 с антенной станции радиотехнической разведки поисково-прицельной системы «Морской змей»

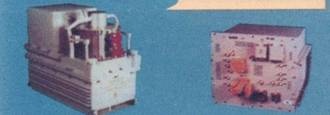

Антенна и электронные блоки РЛС «Морской змей»
Аппаратура навигационного обеспечения предназначена для определения и выдачи в сопрягаемые устройства текущих параметров полета самолета для обеспечения управления самолетом в полуавтоматическом и автоматическом режимах.
Дело, как говорится, осталось за небольшим – изыскать средства и переоборудовать еще оставшиеся самолеты Ил-38.
Ил-38 в авиации флотов
Самолетам Ил-38 приходилось завоевывать признание. Представители флота не хотели взять в толк, что самолет, в отличие от кораблей, способен в короткое время вскрывать подводную обстановку в значительных по площади районах, контролировать их и выполнять слежение за обнаруженными ПЛ. Признание приходило постепенно, и важным этапом на этом пути явились маневры ВМФ «Океан» в 1970 г.
