Планер амфибии состоит из лодки, крыла с подкрыльными неубирающимися поплавками, предназначенными для обеспечения поперечной устойчивости на плаву и хвостового оперения.
Лодка самолета двухреданная глиссирующего типа: первый редан, расположенный поперек, облегчает изменение угла дифферента (угла хода) лодки на разбеге, второй, образованный изломом днища в кормовой части, способствует выходу на первый редан. Днище лодки имеет переменную килеватость – у первого редана ее утол составляет 27 град, с возрастанием к носовой части до 60 град.
Для отклонения потока воды вниз и уменьшения брызгообразования и сопротивления на глиссировании днище лодки в области скул имеет обратный наклон. По бортам передней части лодки установлены брызгоотражатели. Герметичными переборками лодка разделена на 10 отсеков, из которых восемь водонепроницаемы. Этим обеспечивается непотопляемость при повреждении двух любых отсеков. Для сообщения между отсеками разделяющие их переборки снабжены люками с герметично закрывающимися дверями.
В носовой части лодки находится негерметичная кабина штурмана и летчиков. Катапультные кресла летчиков обеспечивали покидание самолета на высотах свыше 100 м. Перед катапультированием кресла принудительно откатывались в заднее положение. Во второй кабине размещался радист. В случае необходимости он покидал самолет через боковой люк в правом борту лодки.
Две двери в правом борту лодки (одна – в носовом отсеке, вторая – в хвостовой части предназначались для входа и выхода экипажа. Двери, как это принято на кораблях, сделаны открывающимися вовнутрь, что облегчало покидание лодки в случае ее затопления. Палубный и якорный люки в передней части лодки предназначаются для выполнения операций штурманом, связанных с постановкой самолета на бочку.
На бортах средней части лодки впереди редана (между шпангоутами № 22 – 26 обоих бортов) сделаны ниши для основных опор шасси в убранном положении стойки. Кинематика шасси выполнена из сплавов стали.
Пятый и шестой отсеки лодки имеют вырез длиной 4875 мм (высота 3200 мм, ширина 1800 мм) под грузоотсек с двумя люками – верхним и нижним, закрываемыми створками с механизмом привода от гидромоторов. По контуру вырезов люки снабжены шлангами герметизации, заполняемыми воздухом из пневмосистемы.
Под днищем у заднего редана установлен водяной руль, в нишу за этим реданом убирается задняя хвостовая опора, наиболее крупные детали которой изготовлены из маломагнитных титановых сплавов.

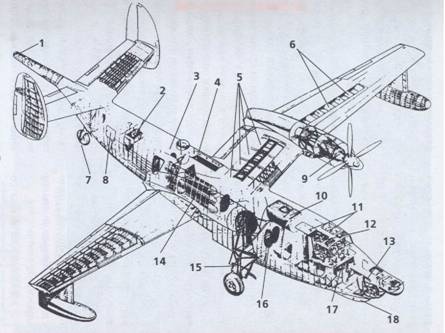

Компоновка Бе-12
1. Поисковый магнитометр АПМ-60 2. Турбогенераторная установка АИ-8 3. Кабина радиста 4. Палубный люк грузового отсека 5. Крыльевые топливные баки 6. Топливные баки- отсеки 7. Хвостовое колесо 8. Крышка контейнера спасательной лодки 9. Турбовинтовой двигатель АИ-20Д 10. Лодочный топливный бак 11. Аварийные люки летчиков 12. Кабина летчиков 13. Кабина штурманов 14. Противолодочные авиационные торпеды АТ-1 15. Главные ноги шасси 16. Входная дверь 17. Якорный люк 18. Аварийный люк штурмана
Длина лодки, включая обтекатель РЛС и штангу магнитометра, составляет 30,1 м. Осадка на плаву при убранном шасси – 1,55 м.
Крыло самолета в плане трапециевидное, кессонное, типа «чайка» с положительным углом в 20 град, на центроплане и отрицательным в 1,5 град, на остальной части крыла, что способствует уменьшению резкого накренения самолета при отказе одного двигателя. Чтобы обеспечить полет на малых скоростях, крыло набрано из профилей с относительно большой толщиной.
Механизация крыла состоит из однощелевых выдвижных закрылков и элеронов. Элероны снабжены триммерами с электрическим управлением и сервокомпенсаторами.
На нижней поверхности хвостовых отсеков крыла находятся посадочные фары, на концевых – бортовые аэронавигационные огни. На левой консоли крыла установлен контейнер для ориентирных морских бомб, на нижней поверхности средней части расположены узлы крепления балочных держателей для наружной подвески грузов.

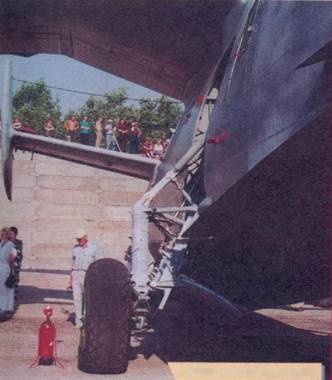

Правая основная опора шасси, видна сложная кинематика уборки и выпуска шасси
К консолям крыла на пилонах крепятся неубирающиеся в полете однореданные поплавки опорного типа с плоскокилеватым днищем. Выбор поплавков подобного типа вызван тем, что центр тяжести самолета расположен относительно высоко, а поперечная ватерлиния узкая, всего лишь 2,1 м, и поплавки предназначены обеспечить динамическую и статическую устойчивость самолета на плаву. Они разделены на пять отсеков. При прямом положении лодки (на ровном киле) и осадке менее 1,4 м между поплавком и водной поверхностью остается небольшой зазор. Во избежание зарывания поплавков носом в воду на взлетно-посадочных режимах они установлены под углом 5 град, к нижней строительной горизонтали (касательная к килю первого редана) лодки. Поэтому угол дифферента поплавков всегда на 5 град, больше, чем у лодки, дифферент которой на корму при нормальном полетном весе равен 2 град.
Хвостовое оперение состоит из стабилизатора с рулями высоты и разнесенным вертикальным оперением. На верхней части рулей направления установлены якорные огни (включаются при стоянке самолета на бочке или на якоре) и огни сигнализатора «Вода в отсеке».
Самолет оборудован двойной механической системой управления со смешанной проводкой. В кабине летчиков установлены две рулевые колонки и двойные педали управления. При аварийном покидании самолета летчиками колонки штурвалов с помощью пневмосистемы автоматически отбрасываются в переднее положение.
Для управления водорулем служит необратимый бустер, соединенный тросовой проводкой с рулями поворота (используется только для полетов с воды. При полете с сухопутного аэродрома специальной муфтой водоруль отключается).
До самолета № 9601504 устанавливались двигатели АИ-20Д третьей серии, на последующих – четвертой. Они размещены в гондолах и крепятся с помощью ферм к переднему лонжерону крыла. Боковая, передняя и задние крышки капота двигателя в открытом положении обеспечивают свободный доступ к агрегатам двигателя, а также используются в качестве площадок для обслуживания двигателя как в аэродромных условиях, так и на плаву. Несмотря на столь явную заботу о техническом составе, все же имели случаи падения с почти пятиметровой высоты.
Задняя опора шасси, впереди внизу водяной руль

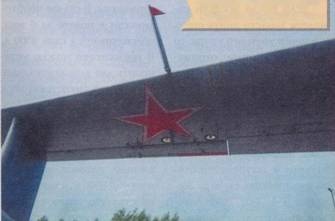

Правая консоль крыла с убранными посадочными фарами и приемником воздушного давления
Двигатели АИ-20Д третьей и последующих серий комплектуются четырехлопастным воздушным винтом АВ-68Д диаметром 5 м и имеют эквивалентную мощность 5180 л.с. В полете за счет изменения углов установки лопастей винтов обороты двигателя поддерживаются постоянными – 1075 об./мин.
