Пилот планера поддерживал связь с подводной лодкой по телефону, кабель которого был обернут вокруг буксировочного троса. Для совершения посадки планер всего лишь подтягивали к подводной лодке тросом. При касании рубки пилот включал тормоз, останавливая вращение винтов.
Разборка этого летательного аппарата занимала не на много больше времени, чем сборка. Если субмарина подвергалась атаке и должна была выполнить резкое погружение, пилот дергал рычаг, расположенный над его сиденьем. Буксировочный канат отсоединялся от планера, после чего подводная лодка уходила под воду, а вращающийся винт одновременно с этим отделялся от своей оси. Отлетая вверх и в сторону, винт тянул за собой кабель, раскрывавший парашют пилота. В этот момент пилот отстегивал ремни безопасности, и останки планера падали в море. После того как подводная лодка уходила от преследования, она могла подняться на поверхность и подобрать пилота.
Только подводные лодки типа IX могли буксировать «Fa 330» достаточно быстро, чтобы он способен был лететь при отсутствии ветра, и пользовались они для этого стандартным 300-метровым стальным кабелем. При максимальной скорости движения в 80 км/час планер мог подняться на 220 метров, и с этой высоты при условии ясной погоды пилот мог заметить корабль противника на дистанции в 53 километра.
К тому моменту, когда эти машины поступили на вооружение, увеличение численности сопровождавших конвои водных и воздушных судов сделало применение этих планеров против идущих через Атлантику морских караванов союзников слишком опасным. Однако в Индийском океане торговые суда практически всегда передвигались без сопровождения конвоев, и в этом регионе с начала 1943 года «Fa 330», буксируемые подводными лодками типа IX, использовались довольно активно.
Имело место предложение создать механизированную версию этой конструкции, чтобы запускать ее с наводных судов. Предполагалось, что эта машина станет полноценным сверхлегким вертолетом, работающим на 45-киловаттном (60 л. с.) двигателе, однако это идея так и осталась в чертежах.
Фокке-Вульф Трибфлюгель
В отличие от всех прочих винтокрылых машин, этот летательный аппарат был высокоэффективным истребителем-перехватчиком вертикального взлета и посадки, работавшим на прямоточном воздушно-реактивном двигателе. Его три крыла были смонтированы на вращающемся кольце, расположенном сразу за кабиной пилота, и приводились в действие воздушно-реактивным двигателем Пабст, который разгонялся до эксплуатационной скорости маленькой твердотопливной ракетой.
При взлете и посадке крылья действовали подобно винтам вертолета, а в режиме горизонтального полета они работали как огромный пропеллер. «Трибфлюгель» принадлежал к аппаратам «хвостовой посадки» и был оборудован одним центральным хвостовым колесом и четырьмя стабилизирующими аутригерными колесами, установленными на концах каждого вертикального стабилизатора. Во время полета колеса закрывались обтекаемыми грейферными заслонками.
Завод «Фокке-Вульф» закончил разработку этой конструкции в сентябре 1944 года и провел контрольные испытания ее модели в аэродинамической трубе на скоростях до 0,9 числа Маха, однако ни одного опытного образца так и не было построено.

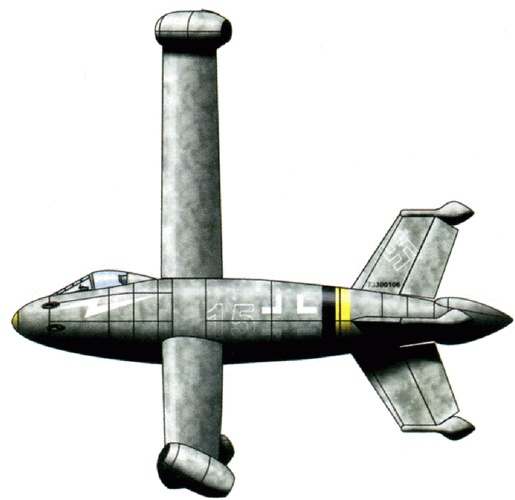

Фокке-Вульф Трибфлюгель
Технические характеристики
Тип: Истребитель-перехватчик вертикального взлета и посадки для обороны стратегически важных объектов
Силовая установка: Три 836-килограммовых прямоточных воздушно-реактивных двигателя Пабст/Фокке-Вульф и три 660-килограммовые вспомогательные реактивные ракеты Вальтер
Скорость: 1000 км/ч (предполагаемая)
Максимальная высота полета: 14 000 м (предполагаемая)
Дальность полета: 2410 км (предполагаемая)
Вес: 3200 кг (пустой)
Длина: 9,15 м
Высота: неизвестно
Размах крыльев: 11,5 м
Вооружение: Две 20-миллиметровые пушки MG 151 и две 30-миллиметровые пушки МК 103
Количество произведенных экземпляров: Ни одного, только в проекте

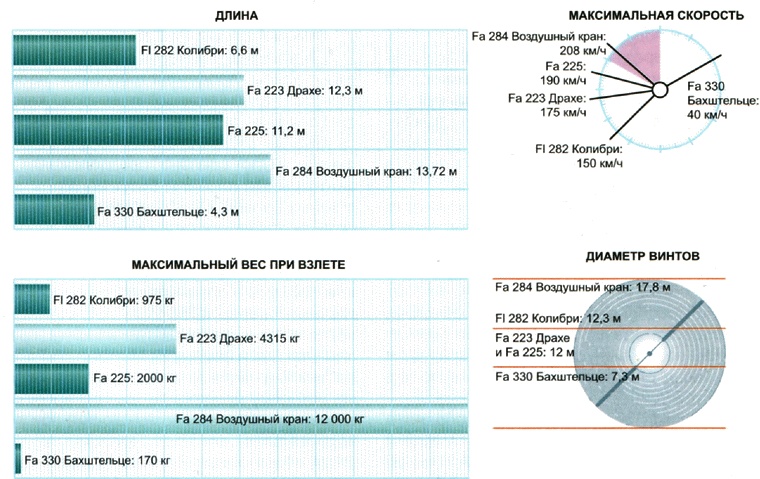

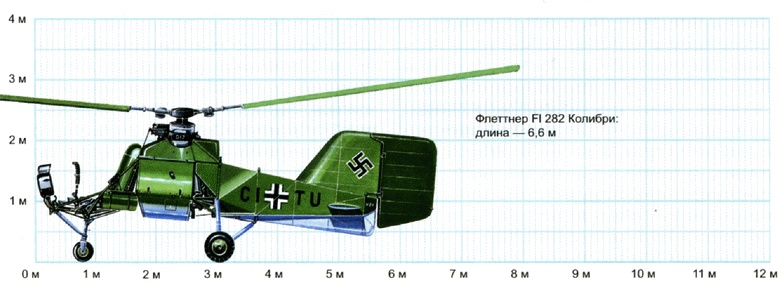

Германские вертолеты в сравнении
Радары и системы радионаведения
В 1930-е годы Германия достигла больших успехов в исследованиях систем радарного и радиолокационного наведения. Система посадки по приборам Лоренца заложила основу для разработок высокоэффективных систем наведения бомбардировщиков, а германские радары технически далеко опережали свои британские и американские аналоги.
Системы радионаведения
Никебайн (Кривая нога)
Это была первая система наведения такого рода, ставшая непосредственным развитием радионавигационной системы Лоренца и впервые примененная при проведении боевых операций в 1940 году. Система Лоренца передавала сигнал, посылавший поток коротких сигнальных «точек» влево от центральной линии радиолуча, совмещенной с центральной линией взлетно-посадочной полосы, и поток длинных сигнальных «тире» вправо. Самолет, располагавшийся справа от центральной линии взлетно-посадочной полосы, получал намного более сильный сигнал из «тире», тогда как самолет, находящийся справа, принимал более сильный сигнал из «точек».
Эти два сигнала накладывались друг на друга вдоль относительно длинной центральной линии, и, поскольку принимаемая интенсивность тире соответствовала принимаемой интенсивности точек, возникал «усредненный» сигнал. Система Лоренца действовала на расстоянии около 48 километров и позволяла самолету придерживаться прямого курса с достаточной точностью, чтобы визуально обнаружить взлетно-посадочную полосу в любых, кроме самых неблагоприятных, погодных условиях.
Оперативная дальность действия «Никебайна», способного достичь британских целей, была значительно выше. Один передатчик был установлен в Штольберге на севере Германии около датской границы, а второй располагался в Клеве — наиболее удаленной западной точке страны. Антенны могли вращаться, чтобы два посылаемых ими луча пересекались над целью. Бомбардировщики следовали вдоль одного из лучей, посылаемых одним передатчиком, пока не улавливали сигналы второго луча, посылаемого другим передатчиком. Когда интенсивность второго сигнала уравновешивалась с интенсивностью первого сигнала, они сбрасывали на цель бомбовый груз.
К счастью, с потенциальной угрозой «Никебайна» оказалось достаточно просто бороться, транслируя ложные сигналы на той же частоте, и к сентябрю 1940 года он утратил свою эффективность.
