Наведение на цель в ясную погоду осуществлялось по радио с помощью простой системы «неавтоматического командного наведения по линии визирования», но эффективное поражение целей ночью или в плохую погоду представляло собой задачу куда более сложную. Для этих условий разрабатывалась новая система «Рейнланд», в которой использовались радарное устройство для отслеживания цели и простой аналоговый компьютер для наведения ракеты на радарный луч как можно быстрее после ее запуска. Оператор видел на экране радара две светящиеся точки и направлял ракету на цель.
Вассерфаль W-10. Технические характеристики
Длина — 6,13 метров
Максимальный диаметр — 0,72 м
Размах крыльев — 1,58 м
Стартовая масса — 3500 кг
Боеголовка — 306 кг
Дальность полета — 26,4 км

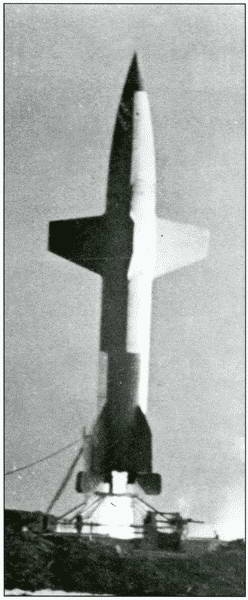

■ Испытательный запуск ракеты «Вассерфалль»
Геншель Hs 117 Шметтерлинг
Технические характеристики
Длина: 4,29 м
Размах крыльев: 2 м
Максимальный диаметр: 0,35 м
Стартовая масса: 445 кг
Боеголовка: 25 кг (осколочно-фугасная)
Дальность полета: 32 км
Рулевое управление в фазе запуска выполнялось четырьмя графитовыми рулями направления, установленными в выхлопной трубе ракетного двигателя, а затем эта функция переходила к расположенным на стабилизаторах рулям. Команды направлялись на ракету с помощью усовершенствованной версии канала командной радиосвязи «Страсбург-Кель» под названием «Бургунд».
Проводились исследования обновленной системы наведения, в которой использовался единственный крестовидный луч радара, вращавшийся при обнаружении цели. Как и в системе «Рейнланд», сначала ракета направлялась на луч, а затем она уже сама придерживалась его центра, пользуясь системой отрицательной обратной связи, принимавшей сигналы радара; если ракета уклонялась от курса, сигнал, вместо непрерывного, становился пульсирующим, и ракета автоматически возвращалась на траекторию, проходящую по центру луча. Однако скорость «Вассерфалля», достигавшая числа Маха 2, означала, что точность этой системы должна быть очень высокой, чтобы вывести ракету в зону поражения цели, поэтому было принято решение дополнить ее на конечном участке траектории инфракрасной системой наведения.
Первая версия ракеты была оснащена 100-килограммовой боеголовкой, однако, по причине сомнений в точности снаряда, позже она была заменена значительно более массивной боеголовкой весом в 306 килограмм. Ее предполагалось оборудовать радиолокационным взрывателем наряду с резервной системой командного детонирования.
Первый успешный запуск опытного образца состоялся 8 марта 1944 года, и всего 35 прототипов «Вассерфалля» успели пройти испытания к тому моменту, когда в феврале 1945 года исследовательский центр в Пенемюнде был эвакуирован. Эта ракета вне всяких сомнений обладала огромным потенциалом. Позже Шпеер сказал: «По сей день я совершенно убежден в том, что активное применение «Вассерфалля», начиная с весны 1944 года, при постоянной поддержке реактивных истребителей в роли перехватчиков в значительной степени способно было остановить атаки стратегическими бомбардировщиками союзников наших промышленных объектов. Нам вполне по силам было сдержать наступательную кампанию союзников — в конце концов, даже в более поздний период, когда мы испытывали куда больший дефицит ресурсов, нам удавалось ежемесячно производить по 900 ракет V-2».
Энциан (Горечавка)
Это была очень мощная ракета, внешне сильно напоминавшая миниатюрный «Мессершмитт Me 163». Она появилась в июне 1943 года как «Флак Ракете (противовоздушная ракета) 1», FR 1, несколько различных моделей которой было разработано, прежде чем в начале 1944 года проект был переименован в «Энциан».
Запуск этой ракеты производился с рельсовых направляющих модифицированной для этой цели 88-миллиметровой орудийной установки при помощи четырех сбрасываемых твердотопливных ракет-носителей «Райнметалл-Борзиг RI 503», усиливавших тягу главного жидкотопливного ракетного двигателя «Вальтер HWK 109-739». Однако постоянные задержки в поставках двигателей «Вальтер» привели к тому, что вскоре они были заменены более дешевыми и простыми реактивными двигателями «VFK 613-А01».
Сначала предлагалось с помощью системы командного наведения выводить ракету в точку непосредственно над формированиями бомбардировщиков противника, после чего по радиосвязи должна была отдаваться команда о детонировании боеголовки. Считалось, что колоссальной ударной волны, возникающей вследствие взрыва 500-килограммовой боеголовки, будет достаточно для уничтожения нескольких самолетов противника без какой-либо сложной дополнительной системы наведения. Исследования вскоре показали неэффективность такого способа поражения, и прототипы испытывались уже с высокочастотной системой передачи радиокоманд «Страсбург-Кель III», которую предполагалось устанавливать на серийных образцах наряду с системой «Телефункен Когге», работавшей в радиочастотном диапазоне 390-1550 мегагерц. Кроме того, ракету планировалось оборудовать, по меньшей мере, двумя дополнительными устройствами самонаведения: сканирующей инфракрасной системой наведения «Кепка Мадрид» и активной радарной системой наведения «Эльзас».
При выборе наиболее эффективной боеголовки рассматривались три возможных варианта. Первый из них представлял собой тонкую металлическую оболочку, начиненную полезным грузом из 25-миллиметровых стальных шариков, наполненных зажигательной смесью и погруженных во взрывчатку. Вторая боеголовка являлась контейнером, выстреливавшим 550 маленькими ракетами, расходящимися конусом перед ракетой с эффективным радиусом поражения приблизительно 500 метров. Третий вариант был обычной осколочно-фугасной боеголовкой с предполагаемым радиусом поражения в 45 метров. Предлагались также несколько дистанционных взрывателей, включая радиолокационные взрыватели «Марабу» или «Фухс» и инфракрасный взрыватель «Паплитц».
Испытания ракеты, включившие в себя 38 успешных запусков, начались в мае 1944 года, но в январе 1945 года проект был закрыт в рамках срочной программы по изысканию дополнительных ресурсов для производства «Me 262» и «Не 162».
Рейнтохтер (Рейнская дева)
Компания «Райнметалл-Борзиг» приступила к разработкам двухступенчатой ракеты «Рейнтохтер R I» в 1942 году, а ее первый опытный образец поднялся в воздух в августе 1943 года. Ее отличительной особенностью от прочих германских ракет того периода стало то, что на обеих ступенях использовались твердотопливные ракеты, благодаря чему существенно упрощались конструкция и обслуживание. Наведение ракеты на цель осуществлялось по каналу передачи радиокоманд, при этом оператор визуально ориентировался по свечению на хвосте ракеты. 150-килограммовую осколочно-фугасную боеголовку детонировал акустический взрыватель, который приводил ее в действие, реагируя на изменения доплеровского смещения в звуке двигателя цели.
