Онлайн книга «Секретное оружие Гитлера.1933-1945»

Cтраница 60

Всего испытания прошли 82 ракеты «R I», причем неудачными оказались всего четыре запуска, однако ее максимальный потолок составлял лишь 6098 метров, что было значительно ниже минимально допустимых 8232 метров, считавшихся необходимыми на этой стадии войны. По этой причине был разработан вариант «R III», в котором практически неизменной осталась вторая ступень «R I», но появились упрощенные крестообразные крылья и пара установленных для создания дополнительной тяги наружных ракет-носителей, заменивших первую ступень «R I».

Для различных вариантов «Рейнтохтер» были разработаны не менее пяти систем наведения:

• «Бургунд»: оптическое слежение с радиокомандным наведением;

• «Франкен»: оптическое слежение и радионаведение на частоте 10 метров;

• «Эльзас»: радиослежение и радионаведение на ультравысокой частоте;

• «Брабант»: радиослежение и радиоконтроль на частоте 10 метров;

• «Ганза»: панорамное наблюдение и наведение по радиолучу на частоте 10 метров.

Хотя, по предварительным оценкам, ракета «Рейнтохтер III» должна была полностью соответствовать заявленным характеристикам, этот проект, как и многие другие, был закрыт в январе 1945 года.

Технические характеристики ракеты «Рейнтохтер»

Длина — 4,75 м

Максимальный диаметр — 0,537 м

Размах крыльев — 2,65 м

Стартовая масса — 1746 кг

Боеголовка — 150 кг (осколочно-фугасная)

Дальность полета — 12,1 км

Секретное оружие Гитлера.1933-1945

■ Редкий архивный снимок ракеты «Рейнтохтер» в полете

Ракета «Энциан»

Технические характеристики

Секретное оружие Гитлера.1933-1945

Длина: 4 м

Максимальный диаметр: 0,88 м

Размах крыльев: 4 м

Стартовая масса: 1800 кг

Боеголовка: 500 кг

Дальность полета: 25,7 км

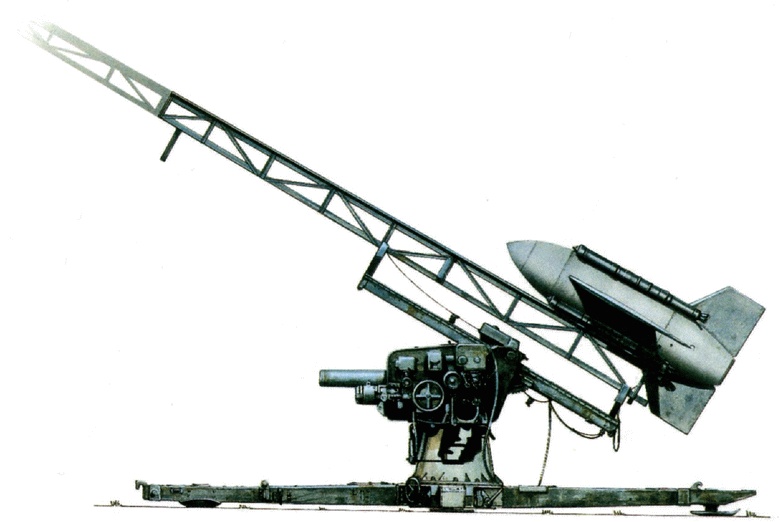

Ракета «Энциан»


Ракеты и реактивные снаряды класса «воздух — земля»

Управляемые авиабомбы «Геншель» серий Hs 293/294 и «Фриц-Х» были потенциально многообещающим оружием, однако их эффективность оказалась ниже ожидаемой из-за того, что германские конструкторы слишком полагались на легко подавляемые системы радиокомандного наведения.

Геншель Hs 293

При разработке Hs 293, начавшейся в июле 1940 года, за основу была взята планирующая бомба, созданная на «Пропеллерверке» в 1939 году Густавом Шварцем. Первые прототипы Hs 293V-1 представляли собой немеханизированные радиоуправляемые планирующие бомбы, являвшиеся стандартными 500-килограммовыми авиабомбами общего назначения SC-500 (Шпренгбомбе Силиндриш), которые были оснащены крыльями и рулями. Испытания они прошли вполне успешно, после чего была разработана вторая серий очень похожих на них прототипов Hs 293V-2 с несколько усовершенствованной системой управления. Наконец, следующая группа опытных образцов под названием Hs 293V-3 была использована для оценки эффективности системы управления «Страсбург-Кель».

Испытания показали, что наводить планирующую бомбу было крайне сложно, так как ее очень быстро обгонял самолет-носитель, в результате чего оператор терял из виду цель. Для преодоления этой проблемы, равно как и для увеличения дальности полета бомбы, что позволило бы самолету-носителю оставаться вне пределов досягаемости огня противовоздушных установок, следующая версия, Hs 293A-0, была оборудована жидкотопливным ракетным двигателем «Вальтер 109-507В», установленным под ее корпусом. Результаты этой новации оказались весьма удовлетворительными, и после внесения незначительных изменений новое оружие поступило в серийное производство, получив наименование Hs 293A-1.

В Hs 293A-1 применялась система радионаведения «Страсбург-Кель», которая могла быть запрограммирована на одну из 18 различных частот в диапазоне 48-50 мГц, что позволяло 18 бомбардировщикам одновременно сбрасывать по бомбе и задавать направление их планированию. Оператор управлял бомбой с помощью рычага, соединенного с радиопередатчиком «Страсбург-Келя», и мог отслеживать ее курс по ярко-красному пламени выхлопа.

Первым самолетом, выбранным для боевого применения Hs 293A-1, был «Дорниер Do 217»; чуть позже для этих же целей стали применяться бомбардировщики «Фокке-Вульф Fw 200» и «Хейнкель Не 177». Кроме того, эта бомба сбрасывалась и с «Хейнкеля Не 111», но только во время испытаний.

Теоретически, самолет-носитель мог брать на борт две Hs 293А-1, по одной под каждым крылом, однако на практике «Do 217» обычно переносил только одну бомбу, а под другим крылом у него был установлен сбрасываемый топливный бак. Выхлопы двигателя по трубопроводу поступали к бомбе, поддерживая требуемую температуру ракетного топлива.

В зависимости от угла планирования, бомба способна была развивать скорость падения от 435 до 900 км/час, а дальность ее полета при запуске с высоты 4000 метров составляла около 5 километров.

Снаряды и ракеты класса «воздух — земля»: сравнительные характеристики

(Характеристики …… Фриц-ХHs293Hs294)

Длина …… 3,32 м — 3,82 м — 6,12 м

Максимальный диаметр …… 0,853 м — 0,47 м — 0,62 м

Размах крыльев …… 1,5 м — 3,14 м — 4,025 м

Стартовая масса …… 1362 кг — 1045 кг — 2107 кг

Боеголовка …… 320 кг ББОФ — 295 кг ОФ — 656 кг ОФ

Дальность полета …… 5 км — 5 км — 14 км

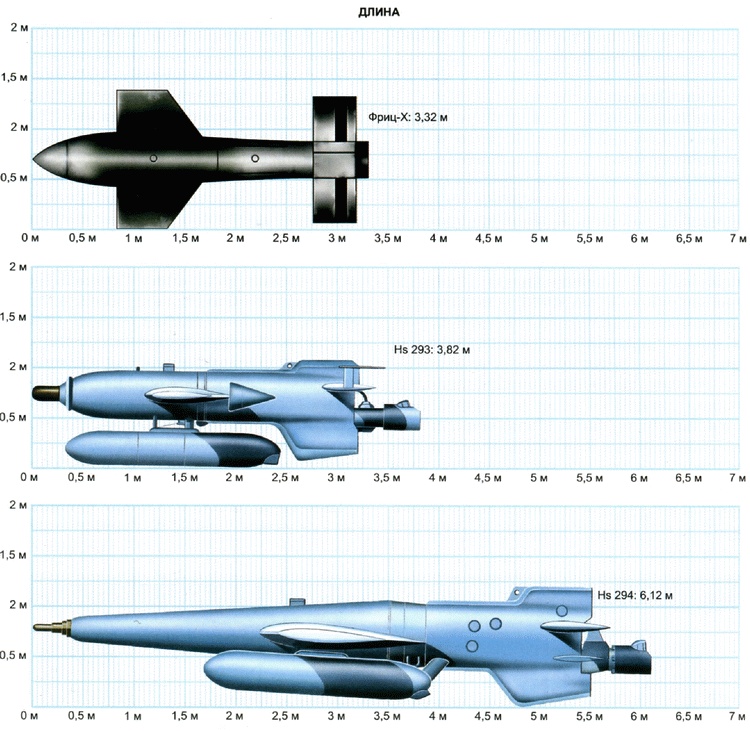

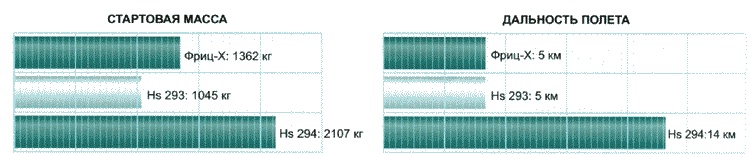

Ракеты класса «воздух — земля» в сравнении

Секретное оружие Гитлера.1933-1945Секретное оружие Гитлера.1933-1945

Боевое применение

Бомбардировщики люфтваффе, вооруженные этими снарядами, вступили в боевые действия летом 1943 года, атаковав флот союзников в Бискайском заливе. 25 августа 1943 года они потопили британский сторожевой корабль «Эгрет» и нанесли серьезные повреждения канадскому эсминцу «Атабаскан», тем самым вынудив Адмиралтейство отдать своим боевым кораблям приказ оставаться не менее чем в 320 километрах от французского побережья до тех пор, пока не будут выработаны и применены соответствующие контрмеры.

Уязвимое место германских снарядов, которым оказалась система управления «Страсбург-Кель», было обнаружено довольно быстро — британский передатчик Тип 650 довольно успешно подавлял прием сигналов на промежуточной частоте (3 мегагерца). Происходило это, главным образом, по той причине, что он автоматически глушил прием, независимо от того, какая радиочастота выбиралась для каждой ракеты.
