115. Самолет Р-5 в руках противника. На стойках шасси прикреплены колеса.

Самолеты-разведчики Р-5 и P-Z

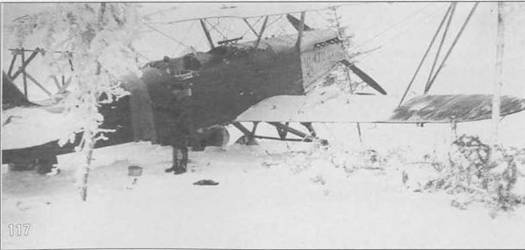

117. Р-5, доставшийся финнам.


Лишь к середине 1943 г. участие Р-5 в боевых акциях снижается. Те несколько десятков машин, которые имелись в войсках, все более специализируются на вспомогательных действиях. Наряду с армейскими, подобной деятельностью занимались и Р-5, входящие в особые авиагруппы ГВФ. Такие авиагруппы были созданы в начале войны для выполнения транспортных перевозок в интересах Красной Армии. В июле 1941 г. из 587 самолетов ГВФ, входящих в авиагруппы особого назначения, 104 были типа Р-5. Вплоть до второй половины 1944 г. это количество поддерживалось с колебаниями до десятка машин. Впоследствии авиагруппы переименовали в полки ГВФ, и в этом качестве, они действовали до окончания войны. Самолетам этих полков приходилось летать к партизанам, выбрасывать во вражеский тыл парашютистов, порою выполнять необычные поручения.

В ходе боев за Варшаву в один из кварталов города потребовалось доставить противотанковую пушку. Пушка весом 350 кг была подвешена под самолет Р-5, принадлежавший 62-му Гвардейскому полку ГВФ. Летчик полка Л.П.Шилдин успешно доставил столь необычный груз по назначению.

К началу 1945 г. в полках ГВФ на фронте имелось 38 самолетов Р-5. В армейских частях самолеты-ветераны к этому моменту уже не учитываются. Тем не менее Р-5 применялись вплоть до последних дней войны в Европе.

Некоторое количество Р-5 имелось в мае 1945 г. на Дальнем Востоке. В составе Амурской военой флотилии Р-5 использовались для охраны границы. Еще в течении нескольких лет отдельные экземпляры применялись в Монголии.


Самолеты-разведчики Р-5 и P-ZСамолеты-разведчики Р-5 и P-Z

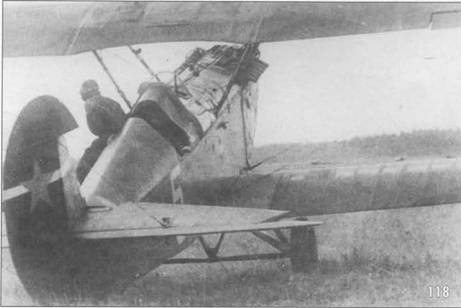

118,119. Лимузин Р-5 с белой полосой на вертикальном оперении.

Самолеты-разведчики Р-5 и P-Z

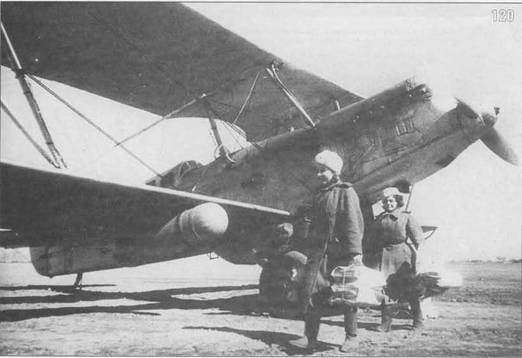

120. Фронтовой лимузин Р-5 привез свежие газеты. 1944 г.

Самолеты-разведчики Р-5 и P-Z

121. Этот же самолет на лыжах.

Самолеты-разведчики Р-5 и P-Z

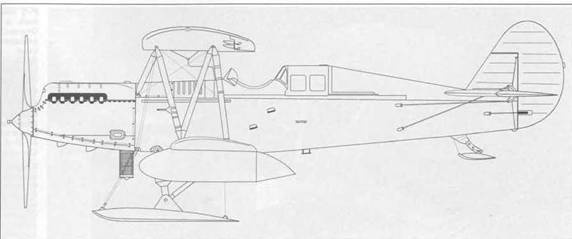

Р-5 лимузин, созданный в годы войны

Самолеты-разведчики Р-5 и P-Z

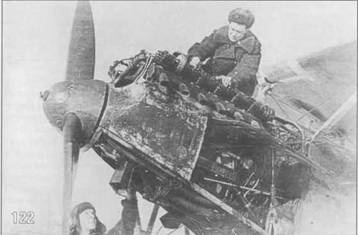

122. Капоты двигателей М-17 в боевых условиях перекрашивали в черный цвет.

Самолеты-разведчики Р-5 и P-Z

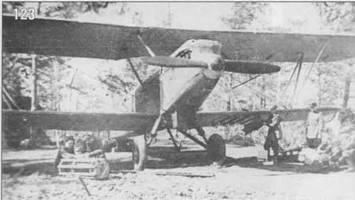

123. На замаскированный в лесу Р-5 подвешивают бомбы.

Самолеты-разведчики Р-5 и P-Z

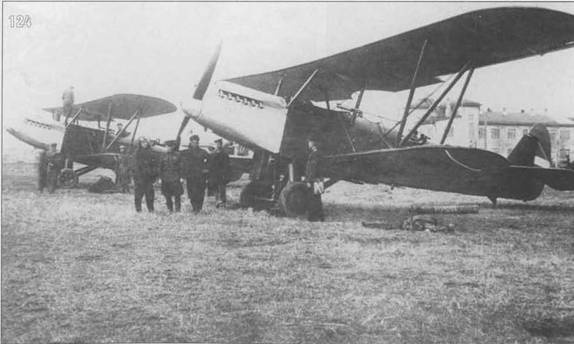

124. Последние Р-5 на Дальнем Востоке. 1945г.

Самолеты-разведчики Р-5 и P-Z

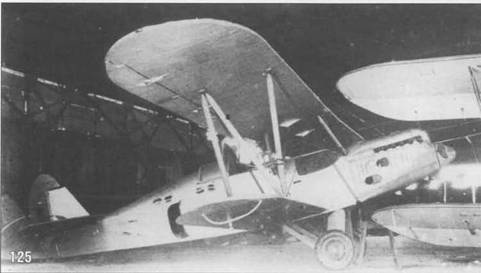

125. Р-5 лимузин, построенный в период Великой Отечественной войны, в авиаремонтных мастерских.

Самолеты-разведчики Р-5 и P-Z

126. Р-5 на аэродроме Быково в августе 1945 г. во время подготовки к Дню Авиации в Москве.

Самолеты-разведчики Р-5 и P-Z

127. Подготовка к парашютным прыжкам с Р-5. Крайний справа известный летчик С.Н.Анохин. Видна динамо-машина с ветрянкой.

Конструкция и характеристики.

Согласно официальному техописанию разведчик Р-5 констуктивно оценивался как аппарат смешанной, дерево-металлической конструкции. Несущий каркас планера Р-5 набран из соснового бруса, реек и фанеры. Обшивка фюзеляжа фанерная, крыльев и хвостового оперения – полотняная. Для соединения элементов планера металл использовался в виде сварных узлов из мягкой листовой стали. Узлы достаточно сложной формы, многочисленные и многодельные. Именно эти узлы стали основной причиной, по которой Р-5 не смогли внедрить на авиазаводе №31 в Таганроге. Дюраль применялся ограниченно: для капотирования двигателя, в межкрыльевых стойках, законцовках крыльев и оперения.

Элероны только на верхнем крыле, на нижнем имелись дюралевые дуги, предохраняющие от повреждения при посадке.

Двигатель М-17 мощностью 600 л.с. (М-17Ф мощностью 680 л.с.) с деревянным воздушным винтом диаметром 3,25 м. Для запуска двигателя от автостартера имелся храповик(обычно заметен в носовой части обтекателя воздушного винта в виде трубы с зубцами). Топливные баки расположены в центроплане верхнего крыла (два по 155 л) и в фюзеляже перед пилотом (два по 255 л).


Самолеты-разведчики Р-5 и P-Z

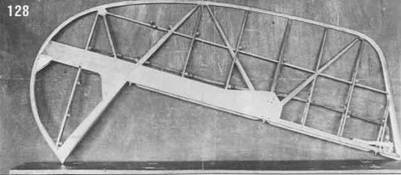

128. Конструкция руля высоты.


В систему водяного охлаждения М-17 входит выпускной сотовый радиатор, управляемый из кабины пилота при помощи штурвальчика диаметром 250 мм, расположенного на нравом борту. Прокачка охлаждающей жидкости в системе охлаждения осуществлялась помпой, укрепленной на задней части картера двигателя. Пропускная возможность системы 250-300 л/мин. При нагревании и расширении воды ее излишки поднимались в водяной бачок, расположенный в передней кромке цен троплана верхнего крыла.

Шасси пирамидальной схемы с резиновой пластинчатой амортизацией. Колеса 900x300 мм. Зимние лыжи деревянные, с ясеневой подошвой, с металлической оковкой по бортам. Размер 2800x480 мм.

Стрелковое вооружение самолета состояло из курсового синхронного пулемета ПВ-1 у пилота и спарки пулеметов ДА на турели ТУР-6 у летнаба.


Самолеты-разведчики Р-5 и P-Z

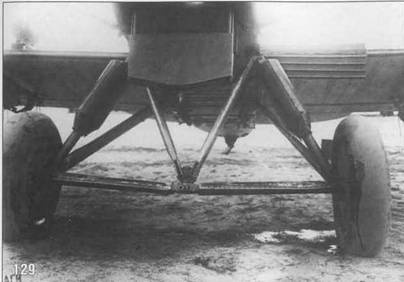

129. Вид спереди на шасси. На левом нижнем крыле уложен брезентовый мат с прикрепленными деревянными рейками для хождения техперсонала.
