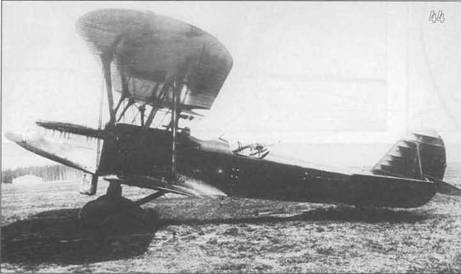

44. Первый опытный разведчик Р-5ССС, август 1934 г.

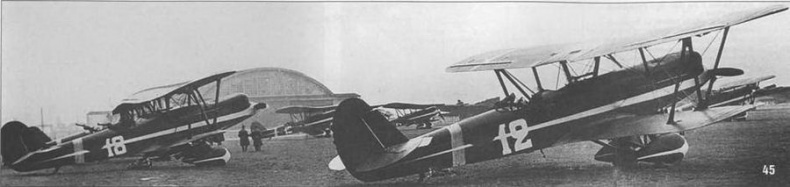

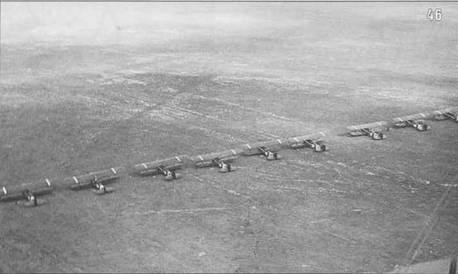

45,46. Самолеты P-5CCC Киевского военного округа, 30-е годы.

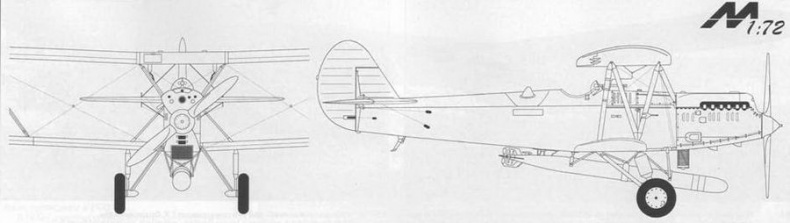

Торпедоносец P-5T

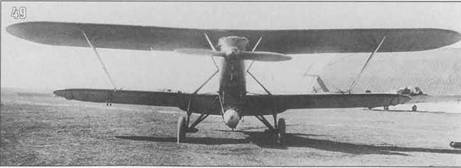

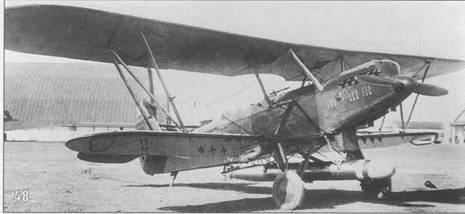

47-49. Торпедоносец P-5T в период испытаний весной 1934 г.
Опыты Гроховского
Военный летчик и изобретатель П.И.Гроховский был востребован руководством РККА в 1930 г., в 1933 г. он возглавил Особое конструкторское бюро по военным изобретениям (Осконбюро) ВВС. В период 1931-36 гг. под его руководством было разработано и осуществлено значительное количество усовершенствований и модификаций авиационной техники. Р-5 стал одной из наиболее используемых машин для опытов Гроховского.

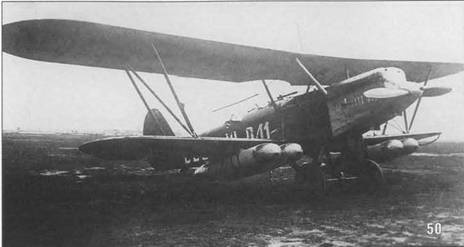

50. Подвесные транспортные контейнеры ПД-КОР конструкции П.И.Гроховского в эксплуатации.

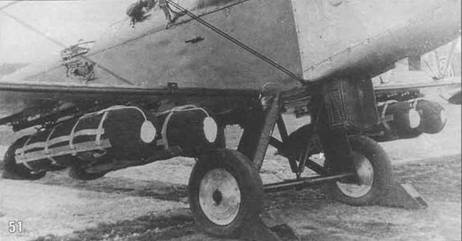

51. Вариант подвесных мягких транспортных мешков ПД-ММ во время демонстрации летом 1934 г.

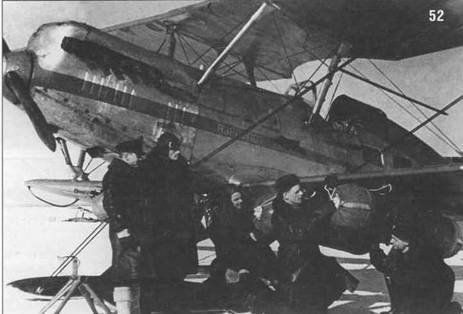

52. Подвесные мягкие мешки в период эксплуатации в ГВФ на самолете ПР-5.
Овальный грузовой цилиндр ПД-КОР.
Эта разработка появилась в 1932 г. ПД-КОР предназначались для размещения грузов до 135 кг, подвешивались иод нижними крыльями на штатных бомбодержателях, могли сбрасываться на парашютах. Изготавливались из фанеры, размеры определялись из возможности перевозки людей. Были приняты на снабжение ВВС.
ПД-КОР получили широкую известность как транспортные контейнеры во время спасения экипажа парохода «Челюскин». Впоследствии пользовались популярностью, в просторечье назывались грузовыми ящиками, по возможности приобретались в ВВС или изготавливались в ремонтных мастерских. В последнем случае форма и размеры были различными.
Идея подвесок габаритных грузов под крыльями Р-5 в Осконбюро нашла широкое распространение. Использовались: картонажный транспортный мешок ПГ-2К, сбрасываемый на парашюте диаметром 3,5 м, мягкий транспортный мешок ПД-ММ весом до 100 кг, сбрасываемый на парашюте диаметром 8 м, подвесные бензо-масляные баки общей емкостью 74 л, сбрасываемые на парашюте диаметром 8 м.
Одним из вариантов в 1935 г. стали сбрасываемые контейнеры Г-58 для диверсионных собак. На собак одевались наспинные сумки со взрывчаткой (седла), которые натренированы были сбрасывать их, например, на железнодорожных путях.
Прокладка телефонного кабеля с самолета.
Этот проект в 1932 г. получил обозначение Г-55, затем ПРК-5, 10 и 30. Цифры означали комплект кабеля, уложенного в контейнере. В заданном месте выбрасывался на парашюте груз (телефонный аппарат, световой маяк), который начинал разматывать кабель. На прокладку 10 км телефонной линии уходило 4 мин.
Метод прокладки кабеля по воздуху с большим успехом был показан на войсковых учениях. Впоследствии, в 1935 г, применяли барабан с кабелем, который размещался за кабиной летнаба.
Сбрасываемый на парашюте мотоцикл. ПД-М-1.
Два мотоцикла Харлей Дэвидсон с двигателем мощностью 3,5 л.с. по одному подвешивались на балках ДЕР-7 на нижнем крыле. Сбрасывались на парашюте диаметром 12 м. Успешные испытания были проведены в 1932 г.
В 1935 г. система сбрасываемых мотоциклов на Р-5 испытывалась в 3-й авиабригаде на аэродроме в Детском селе под Ленинградом. По результатам испытаний признавалось, что парашютная подвеска двух мотоциклов на Р-5 может использоваться для осуществления десантов и спецзаданий. Впоследствии мотоциклы сбрасывали с разных самолетов. Уже без участия Гроховского была разработана подвеска мотоцикла АМ-600 под самолетом ДБ-3.

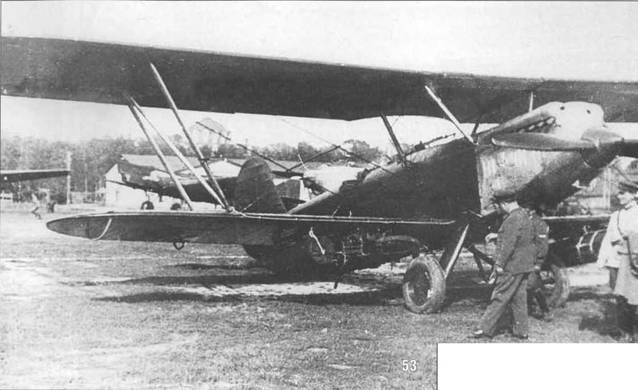

53. Подвеску «Харлеев» под Р-5 осматривает Г.К.Орджоникидзе.
54. Спуск мотоцикла на парашюте.
55. Первый вариант «авиабуса» под крылом Р-5.
Подвесные кассеты Г-61.
Две кассеты обтекаемой формы подвешивались под нижним крылом Р-5. Передняя часть застекленная. В каждой кассете могли размещаться по 4 десантника (всего 8). Для покидания самолета в воздухе имелись открываемые створки.
Кассеты Г-61, имевшие несколько разновидностей, предлагались как для ВВС так и для ГВФ, причем в последнем варианте Гроховскому даже удалось добиться получения авторского свидетельства за номером 407.
В августе 1937 г, Гроховский предложил использовать Р-5, оснащенный кассетами Г-61, для поисков пропавшего самолета Н-209 Леваневского. При этом объем кассет предполагалось увеличить, а общую нагрузку Р-5 довести до 3000 кг.
Кроме перечисленных, у Гроховского имелось много вариантов использования Р-5, не дошедших до реализации. В частности, на Р-5 испытывался первый вариант беспарашютного сбрасывания, т.н. «авиабус». Впоследствии увеличенный вариант испытывался на ТБ-1.

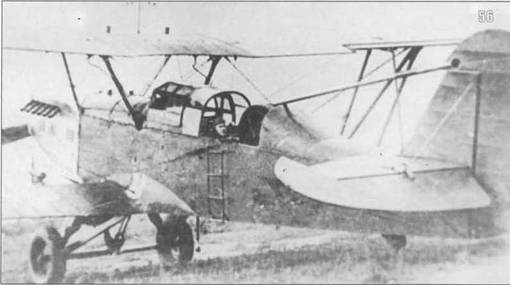

56. Установка, в фюзеляже, барабана для воздушной прокладки ка беля.
