Р-29-300 снабдили новым 11-ступенчатым компрессором большего диаметра с изменённым профилем лопаток 1-й и 2-й ступеней, что обеспечило увеличение степени сжатия до 13,1 и расхода воздуха до 110 кг/с. Лопатки соплового аппарата 1-й ступени турбины получили конвективно-плёночное охлаждение, за счёт чего рабочая температура газов перед турбиной была повышена до 1423°К. Полная форсажная тяга достигла 12 500 кг, а удельный расход топлива на этом режиме удалось снизить — по сравнению с 2,10 кг/кг*ч у Р-27Ф2М-300 он составил 2,0 кг/кг*ч. Двигатели «Союза» производились серийно и имелись в наличии, уже использовались на истребителях МиГ-23М, а давнее и налаженное партнёрство двух конструкторских бюро позволяло рассчитывать на оперативность при решении вопросов по доводке силовой установки.

Истребитель-бомбардировщик МиГ-27

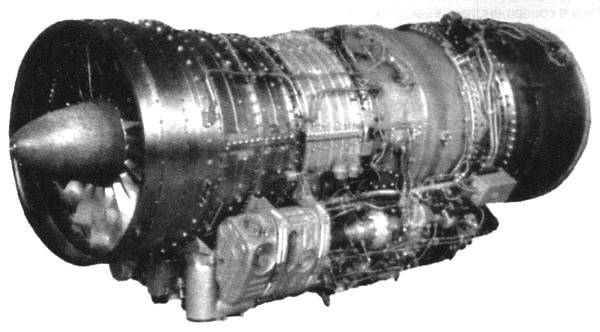

Двигатель Р-29Б-300.

Истребитель-бомбардировщик МиГ-27

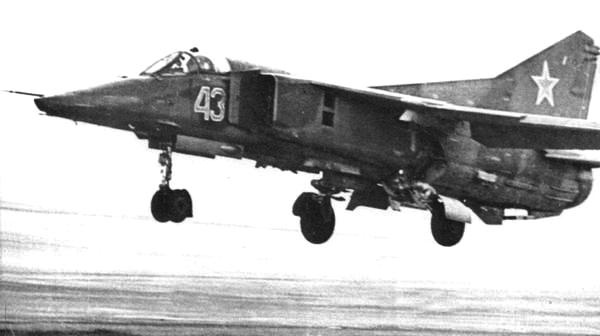

Посадка МиГ-23БН.

С учётом особенностей истребителя-бомбардировщика, выполняющего большинство полётов на дозвуковой скорости и низких высотах, в конструкцию двигателя внесли изменения. Модификация Р-29Б-300 («бомбардировочный», изделие 55Б) была оснащена небольшой форкамерой с укороченным реактивным соплом взамен прежнего всережимного. Форсажная тяга уменьшилась почти на тонну, составив 11 500 кг, за счёт чего улучшалась экономичность, и удельный расход топлива на полном форсаже снизился до 1,80 (меньше, чем у АЛ-21Ф-3, где он составлял 1,86 кг/кг*ч). При крейсерской тяге в 4200 кг расход топлива составлял 0,78 кг/кг*ч, что мало отличалось от соответствующего параметра АЛ-21Ф-3 (0,76 кг/кг*ч).

Истребитель-бомбардировщик с двигателем Р-29Б-300 получил проектное наименование «32–24Б». Самолёт имел уже хорошо зарекомендовавшее себя крыло с отклоняющимся носком и включал ряд новшеств, оправдавших себя на последних сериях МиГ-23. В первую очередь это относилось к применению узлов из высокопрочной стали ВНС-2. Правда, технологии обработки и сварки её нуждались в совершенствовании. В частности, пришлось доработать конструкцию центрального бака-отсека № 2, как наиболее нагруженного и ответственного агрегата планера. Его производство, требовавшее специфических технологических процессов и оснастки, было организовано на Тушинском машиностроительном заводе (ТМЗ), уже имевшем необходимый опыт. Там ранее делали опытные образцы сверхзвукового бомбардировщика Т-4, спроектированного в ОКБ П. О. Сухого и имевшего цельносварную конструкцию с широким использованием стали и титана. Полученный при этом опыт сварки конструкционных сталей использовали при освоении изготовления сварных секций фюзеляжа МиГ-23. Получившим задание директору ТМЗ С. А. Звереву и главному инженеру А. В. Потапову досталась нелёгкая работа: дело шло трудно, потребовалось пересматривать и совершенствовать процессы обработки и сварки агрегатов, а все выпущенные силовые отсеки проходили обязательный рентген-контроль. На ТМЗ попытались внедрить изготовление сварных отсеков МиГ-23 из титана, но этот технологически сложный материал не дал удовлетворительных результатов. Сварная титановая конструкция под нагрузкой трескалась ещё сильнее, и титановыми на «32–24Б» остались только хвостовой шпангоут № 32 и прикрывавший сопло хвостовой кок, сваренный из листов. При сварке деталей из титана наблюдалось также поглощение атмосферного водорода с образованием так называемой бета-структуры кристаллической решетки, что приводило к потере прочности и герметичности шва. Сварку баков из ВНС-2, в конце концов, освоили и на заводе «Знамя труда».

Истребитель-бомбардировщик МиГ-27

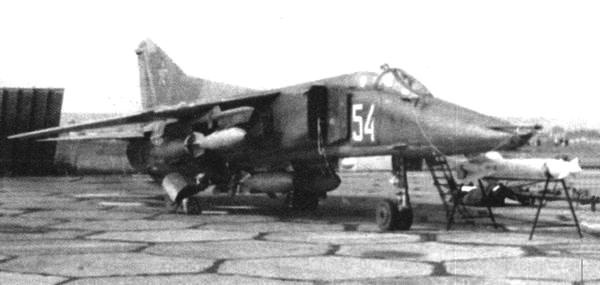

МиГ-23БН из состава 25-го авиаполка ВВС Болгарии с шестью бомбами ФАБ-500М-62. Перед самолётом — управляемая ракета «воздух — поверхность» Х-23М.

Истребитель-бомбардировщик МиГ-27

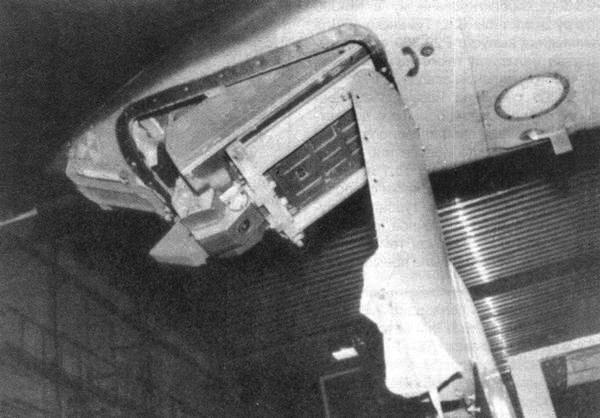

Моноблок лазерного дальномера «Фон», подготовленный к снятию с МиГ-23БН.

Истребитель-бомбардировщик МиГ-27

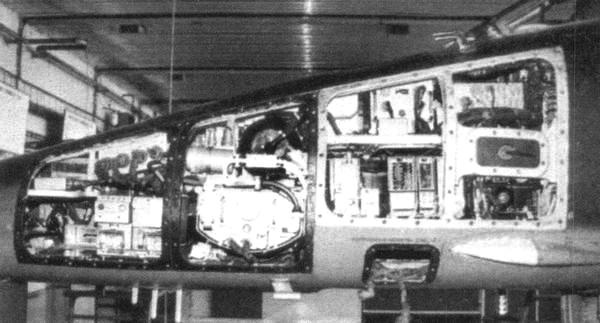

Большие эксплуатационные люки в носовой части МиГ-23БН обеспечивали удобный подход к оборудованию.

Истребитель-бомбардировщик МиГ-27

Вместе с новым двигателем самолёт получил модернизированную прицельную систему «Сокол-23Н», что отразилось в его наименовании МиГ-23БН (изделие 24БН). В остальном оборудование и вооружение машины практически не претерпели изменений. На МиГ-23БН устанавливался радиовысотомер РВ-5Р, внедрённый на последних сериях МиГ-23Б, но радиокомпас АРК-10 заменили современным АРК-15М «Тобол» и ввели централь скорости и высоты ЦСВ-3М-1КМ. Самолёт комплектовался радиостанцией Р-832М, обеспечивавшей двустороннюю радиотелефонную связь на 20 фиксированных частотах, а также радиостанцией Р-855УМ, входившей в комплект НАЗ катапультного кресла. К оборудованию добавился речевой информатор РИ-65Б, голосом оповещавший лётчика о нештатной ситуации на борту при выходе на опасные режимы. В носовой части самолёта сохранялся отсек станции «Барьер» с радиопрозрачным обтекателем, однако эта аппаратура по-прежнему не отличалась надёжностью и на серийные машины не устанавливалась.

Производство МиГ-23БН началось на заводе «Знамя труда» в 1973 г., где он с очередной производственной серии сменил МиГ-23Б. Минимум изменений в конструкции позволил использовать ту же оснастку и стапеля, и переход на новую модификацию прошёл практически без перерыва в производстве. С 1974 г. завод «Знамя труда» был преобразован в Московское авиастроительное производственное объединение (МАПО), тремя годами позже получившее имя П. В. Дементьева в память о выдающемся организаторе авиационной промышленности, в течение четверти века возглавлявшем отрасль. В МАПО также вошли агрегатный завод в Калягине и Луховицкий машиностроительный завод, где размещалась лётно-доводочная база предприятия, занимавшаяся сборкой самолётов, их контрольным облётом и сдачей заказчику.

МиГ-23БН стал наиболее массовой машиной в семействе истребителей-бомбардировщиков и выпускался дольше других модификаций, оставаясь в производстве до 1985 г., когда был уже свёрнут выпуск истребителей МиГ-23 и полным ходом строился МиГ-29. За это время было произведено 624 самолёта МиГ-23БН, большая часть которых предназначалась на экспорт. Поставки зарубежным партнёрам и были причиной такого долгожительства машины, продолжавшей выпускаться без особых изменений более десяти лет. Заказчиков, в большинстве своём из стран «третьего мира», вполне устраивали возможности МиГ-23БН в качестве ударного самолёта, как и условия его поставок.

Истребитель-бомбардировщик МиГ-27

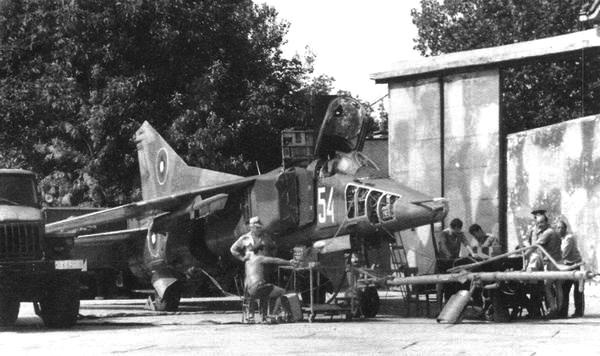

Проверка радиоэлектронного оборудования болгарского МиГ-23БН на авиабазе Чешнегирово.
