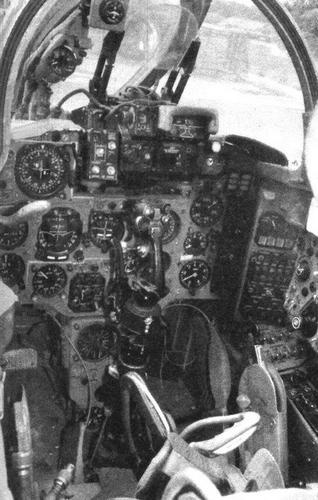

Приборная доска и визирная головка С-17ВГ на самолёте МиГ-27. На козырьке фонаря слева размещены индикатор станции «Сирена-3М» и указатель угла атаки УУА-1А.

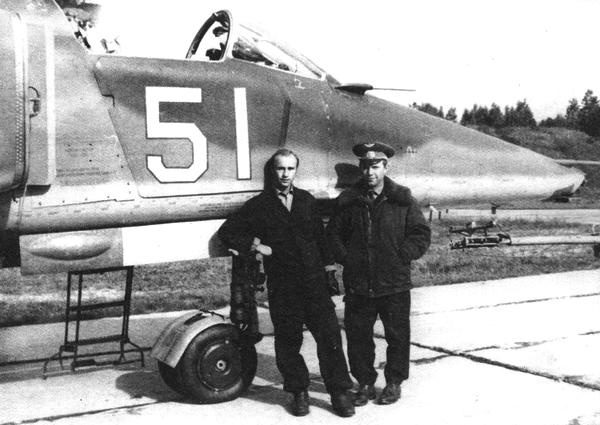

Самолёт с бортовым номером «51» — один из первых МиГ-27, поступивших в 722-й апиб. На ранних сериях МиГ-27 бронеплиты кабины имели характерные вырезы под несуществующие перегородки для слива пограничного слоя, доставшиеся им от ударных «двадцать третьих».

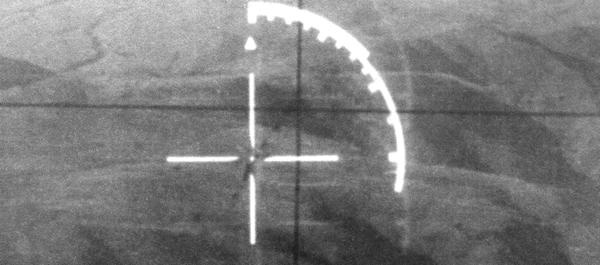

Подвижная марка визирной головки С-17ВГ, состоящая из светящихся дальномерных штрихов в виде перекрестия с центральной точкой, секторов шкал текущей дальности до цели (диапазон от 0 до 3500 м) и эффективной дальности стрельбы, метка крена в виде треугольника.

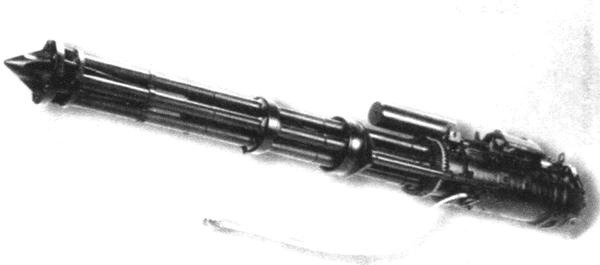

Шестиствольная авиационная пушка ГШ-6-30А (9А621) калибра 30 мм. На переднем срезе блока стволов установлен локализатор, служащий для отвода пороховых газов при стрельбе от обшивки самолёта.

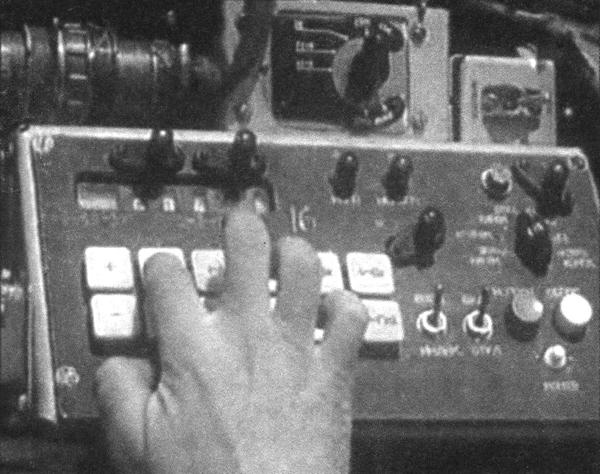

Ввод данных в бортовую ЦВМ истребителя-бомбардировщика МиГ-27 с пульта оперативной подготовки ППО-23.

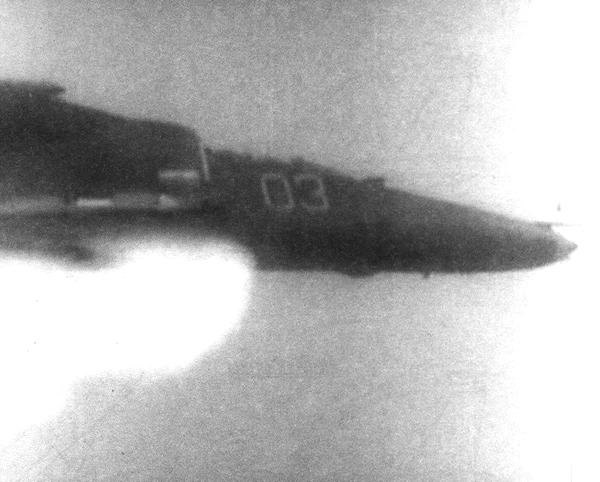

Стрельба из пушки ГШ-6-30А.

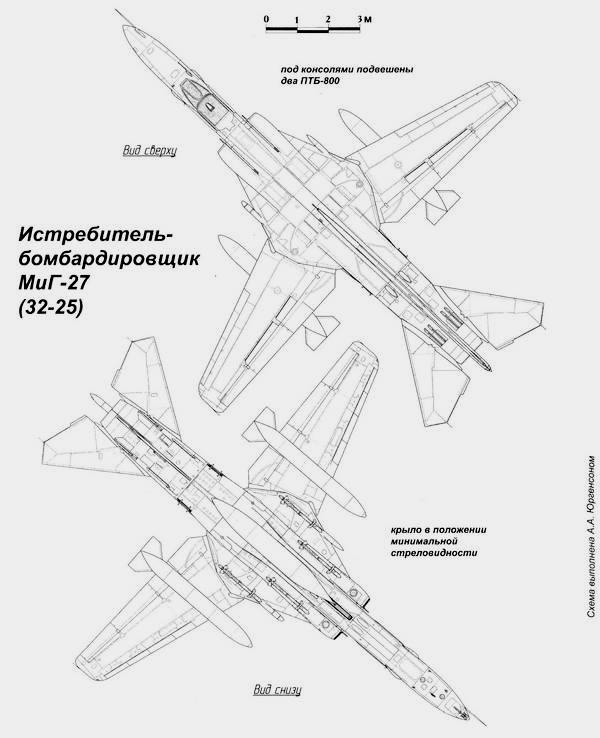

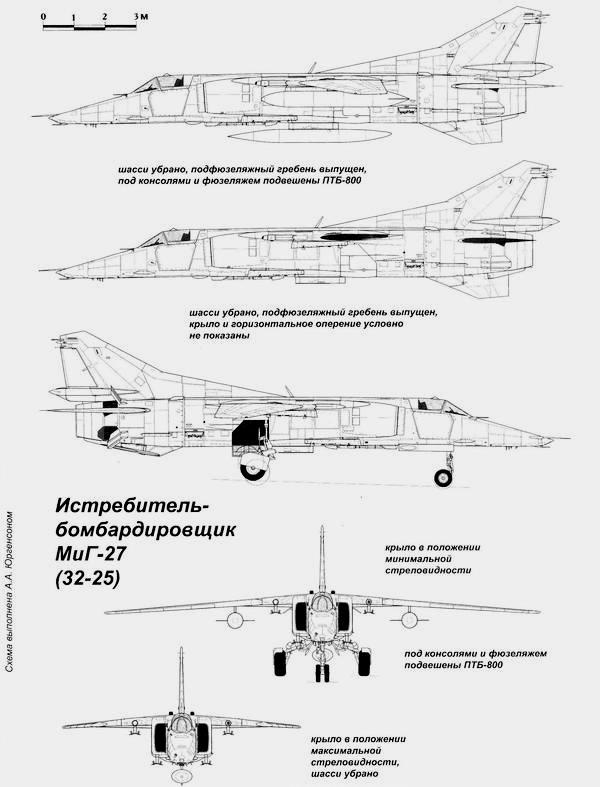

Определившись с преимущественно ударным назначением самолёта, для которого большая скорость и потолок не являются особо значимыми, ими решили пожертвовать ради облегчения конструкции, поскольку планируемое увеличение боевой нагрузки и установка дополнительного оборудования были связаны с неизбежным утяжелением машины. Регулируемые воздухозаборники, доставшиеся МиГ-23Б от истребительных вариантов «двадцать третьего», на МиГ-23БМ заменили облегчёнными нерегулируемыми. Отказ от подвижного клина и системы управления им сэкономил около 300 кг. Площадь воздухозаборников заметно увеличилась с округлением контура, а для улучшения условий работы на дозвуковой скорости их передние кромки притупили.
Секретарь ЦК КПСС по оборонной промышленности Д. Ф. Устинов (второй слева), директор иркутского авиазавода В. А. Максимовский (по правую руку от него) и министр авиационной промышленности П. В. Дементьев (четвертый справа) во время посещения предприятия в мае 1975 г.

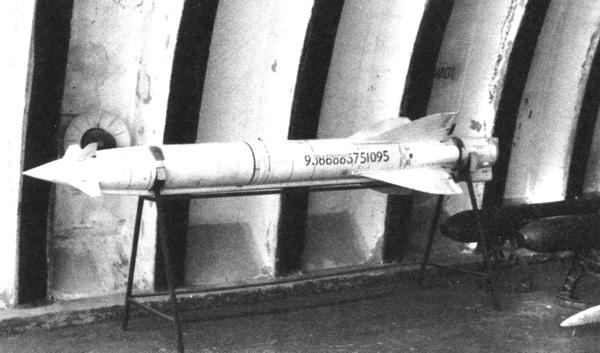

«Длинная рука» МиГ-27 — управляемая ракета Х-23М (изделие 68М).
Прицельная система на базе аналогового вычислителя к этому времени уже устарела, не обеспечивая должной точности и требуя от лётчика избыточного напряжения в полёте при выполнении множества операций. Уже существовали образцы цифровой техники нового поколения, о возможностях которой конструкторы микояновского ОКБ имели представление отнюдь не из популярной технической литературы, пропагандировавшей в те годы перспективы «электронного мозга». Полученный в начале 1970-х гг. положительный опыт работы с бортовыми цифровыми вычислительными машинами «Орбита» на разведчиках МиГ-25РБ решили использовать при создании нового прицельно-навигационного комплекса (ПрНК). Разработчиком комплекса являлось Ленинградское ПО «Электросила», налаженные связи с которым позволяли конструктивно решать возникавшие вопросы, а их предвиделось немало: госиспытания Су-24, на котором использовалась ПНС-24 «Пума» на базе ЦВМ, шли с большими трудностями и затянулись на 4,5 года. Однако ставка на высокоэффективный комплекс электроники давала МиГ-23БМ преимущества перед новыми модификациями истребителей-бомбардировщиков Сухого: в основу прицельной системы готовившегося к испытаниям Су-17М2 закладывались навигационный комплекс КН-23, лазерный дальномер «Фон» и прицел АСП-17, являвшиеся для микояновцев уже пройденным этапом.
Новый прицельно-навигационный комплекс ПрНК-23 (изделие 43) предназначался для решения задач навигации, прицельного бомбометания, стрельбы из пушек и пуска НАР по наземным и воздушным целям. В состав комплекса вошли: цифровая вычислительная машина ЦВМ10-15-23; навигационный комплекс КН-23; оптическая визирная головка С-17ВГ; лазерный дальномер «Фон» и датчики воздушных параметров.
ПрНК-23 обеспечивал решение 11 задач, в число которых входили полёт по заранее запрограммированному маршруту, возврат на аэродром вылета или три запасных аэродрома, выполнение предпосадочного манёвра, навигационное бомбометание вне видимости земли и ряд других задач. Прицельное оборудование МиГ-23БМ по отношению к МиГ-17 увеличилось по количеству блоков более чем в 20 раз (с трёх до 61), а по числу деталей и элементов — в 200 раз.

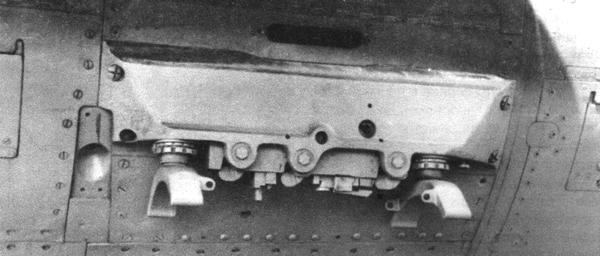

Хвостовой держатель истребителя-бомбардировщика МиГ-27 с замком Д3У-1А для авиабомб калибра от 100 до 500 кг. На ухватах держателя хорошо видны приливы для установки на них балочек, используемых при подвеске бомб калибра 100 кг.

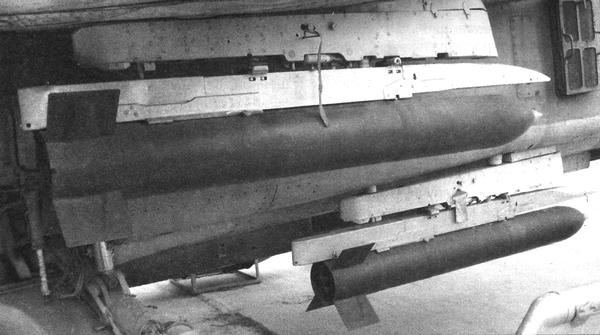

Тяжёлые НАР С-24Б подвешивались на МиГ-27 с помощью авиационных пусковых устройств АПУ-68УМ.

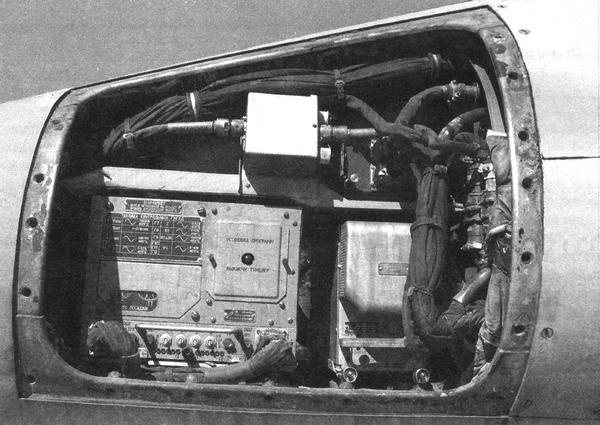

Блок вычисления посадки БВП из комплекта РСБН-6С (слева) и приёмо-передатчик ПП-5Р радиовысотомера РВ-5Р в отсеке носовой части фюзеляжа МиГ-27.
Интегрирование систем упрощало архитектуру комплекса и обеспечивало требуемое резервирование, повышавшее надёжность. Построение ПрНК-23 выполнялось на базе ЦВМ, обрабатывавшей текущую информацию и в автоматическом режиме обеспечивавшей непрерывное решение навигационных и прицельных задач. ЦВМ10-15-23 «Орбита-10-15-23» разработки ленинградского НПО «Электроавтоматика» представляла собой одноадресную синхронную машину последовательного действия с быстродействием 125 000 операций сложения (вычитания) и 62 500 операций умножения в секунду, использовавшую двоичную систему счисления. Перед полётом исходные данные вводились в память ЦВМ при помощи кнопочного пульта оперативной подготовки ППО-23, находившегося под люком справа в носовой части машины. Всего вводилось до 43 параметров, включая координаты аэродрома вылета и четырёх запасных, задавался маршрут в виде шести поворотных точек (они же могли служить целями), данные о метеоусловиях и баллистические характеристики используемых боеприпасов. В воздухе ЦВМ реализовывала программу полёта, рассчитывая и запоминая параметры пути, счисляла и корректировала текущее положение самолёта на маршруте, выдавая управляющие команды на САУ, а также служила вычислителем прицела. Комплекс КН-23 обеспечивал ЦВМ навигационной информацией и играл роль резервной навигационной системы на случай её отказа. При этом по-прежнему обеспечивалось надёжное решение задач самолётовождения, правда, в усечённом варианте. Так, например, количество поворотных пунктов маршрута (ППМ) сокращалось до трёх, а их смена обеспечивалась не автоматически, а вручную нажатием соответствующей кнопки-лампы на щитке управления РСБН.
